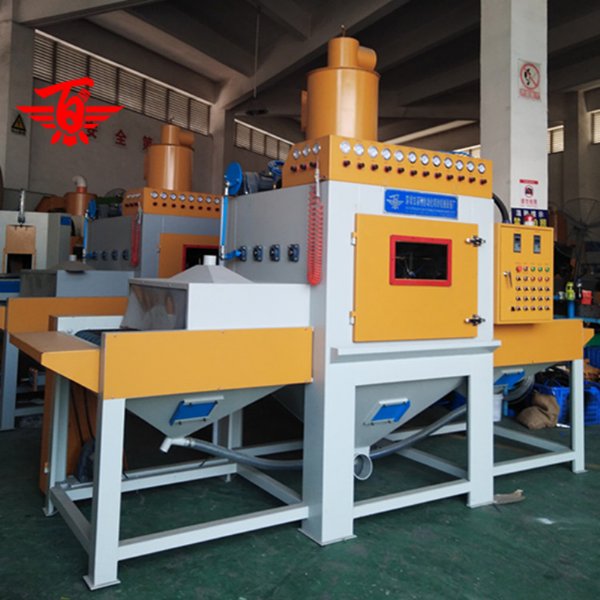

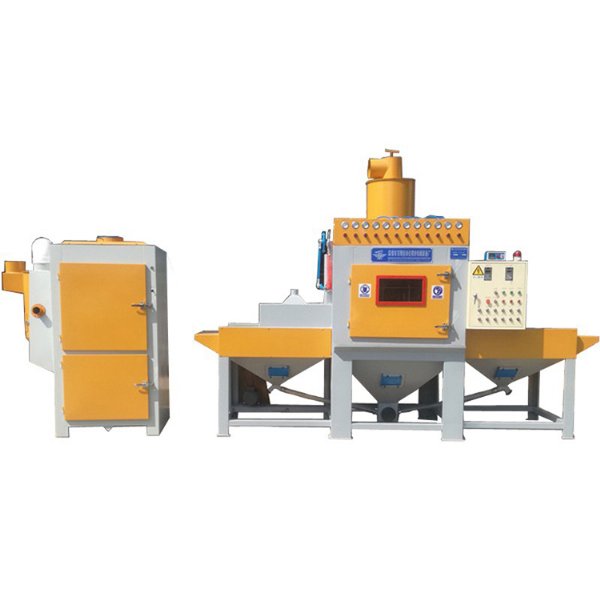

百翔输送式自动
喷砂机适用范围：
适合于平板类、盘类、四方体、型材及其他异形工件的喷砂加工，例如：平面不锈
钢板材、并能钢板、
玻璃钢板、石材、不粘锅 、烤盘、多士炉、电脑机箱、功能DVD面板，笔记本、电脑主机板、电熨斗底板、装饰件、标牌徽章、通讯器材、
铝板材、型材及其 他异形件等。
16个枪头
自动喷砂机参数：
规格型号：BX3210-16A
设备外形尺寸：3900*1500*3500MM
设备工作室内尺寸：1200*1000*700MM
除尘箱尺寸：1200*1300*1800MM
除尘
风机：3KW 380V 50HZ
旋风分离器:400×1000
高照明：18W
日光灯2只
枪的数量: 12只(铝合金带
碳化硼喷嘴)
枪架:带自动摆动枪架(可实现调速)
电机 370W 380V 50HZ
外壳:3.5mm-6mm
冷轧钢板焊接制成
透视窗:2个镜框
下砂斗:3个
实用于30目-320目磨料
空气源要求:压力5-8bar(kg/cm2)(
空压机是需方设备，并请将气源接到自动喷砂机的
接头上)
空压机在6.8立方
输送带载重:60公斤
总功率:6.75KW左右
总重量:1.55吨
温控器：可设定砂料仓恒温60度。
机器特点：
1.采用三角皮带输送工件，不会积砂，皮带速度配合喷砂工艺要求可实现变频调速。
2.每支个喷头角度可自由调节，喷头支架实现自动变频摇摆并可定点喷砂，灵活性强，适用性广。
3.采用先进的上旋风分离系统配置，粉尘分离效果好，喷砂效率高。
4.增加配置我厂已申请国家专利的二级精密分离器，使得加工时不再有灰尘外溢，不会再让好的砂料被吸走，节省成本，提高工作效率。
5.百翔喷砂机增加配置消【音】器，让加工生产时的噪音降低到65分贝。
6.采用
PLC电气先进控制系统，自动化程度高，稳定性好，故障率低。
7.喷嘴采用特制高耐磨碳化硼材料，使用寿命长。
8.独立的布袋式除尘系统，抽尘通风效果良好。（也可选择：脉冲
滤芯式除尘）
9.磨料挥手采用螺旋输送及气力回收相结合，回收稳定行好。
机器组成部件：
A：主机：
该部分由喷砂室、吹砂（减压）室、喷头摆动机构、喷头、皮带
输送机等组成，室体由3.5MM
冷轧钢板焊接而成，内外表面喷塑， 室体内壁衬有易于更换的保护耐磨胶皮，以保护箱体不易磨损。
主机外形尺寸：3900（L）*1400（W ）*3300（H ）mm
喷砂室内共12个喷头，设于输送带上部，喷头随支架做左右往复匀速左右摇摆关自动完成喷砂工作，对工件表面进行均匀喷砂，喷头摆动速度可变频调速，可调整摆动速度（0~15次/MIN范围内）；喷头的喷射角度（-90~45度内）可任意调节。
吹净室两侧设置挡尘帘，以防止粉尘外泄，另外还设置活动插板，在满足工件顺利通过喷砂室的同时，尽可能使进出口面降到靠近产品，这样也可有效地控喷砂时微量粉尘的外泄。工件在喷砂室完成喷砂加工后，进入吹净室，可将工件表面的砂料吹落至喷砂斗内，循环使用。
B：喷头
配置标准A或B型铝质喷头架，采用进口碳化硼喷嘴（喷嘴直径：8MM或6MM），各喷头之间都配置了独立的开关，每个喷头都单独配置了
压力表与
调压阀，方便调节喷砂压力。砂管采用耐磨橡胶吸砂管，管径23MM，吸砂效率高，砂料流动顺畅，不堵管。
C：分离器
该部分是自动喷砂机的重要组成部分，与主机各为一体（或连为一体），能有效实现砂料的自动循环使用及自动分离除尘；机体采用3.5MM冷轧钢接而成，内外表面喷塑。
D：电气系统（仅供参考）
电箱、压力表、调压阀、
电磁阀、电机及相应的电路组件组成。
1）
喷枪摆动电机（
调速电机）功率：0.75KW ，传动比：1：10；
2）抽风电机功率：5.5KW ；
3）输送电机（调速电机）功率：0.75KW ，传动比：1：140；
E：除尘系统
系统采用布袋式除尘，保证无粉尘排泄到加工车间，符合国家相关标准。过滤效率为99％，能充分减少粉尘给环境和工作人员带来的危害。
F：消音系统
百翔机械的自动设备都配有申请了国家专利的消声设备，将噪音降低到65分贝，让生产车间不再嘈杂。
喷砂工艺的应用
1.工件涂镀、工件粘接前处理
喷砂能把工件表面的锈皮等一切污物清除,并在工件表面建立起十分重要的基础图式(即通常所谓的毛面),而且可以通过调换不同粒度的磨料,达到不同程度的粗糙度,大大提高工件与涂料、镀料的结合力。
2.铸锻件毛面、热处理后工件的清理与抛光
喷砂能清理铸锻件、热处理后工件表面的一切污物(如氧化皮、油污等残留物),并将工件表面抛光提高工件的光洁度,起到美化工件的作用。喷砂清理能使工件露出均匀一致的金属本色,使工件外表更美观,达到美化装饰的作用。
3.机加工件毛刺清理与表面美化
喷砂能清理工件表面的微小毛刺,并使工件表面更加平整,消除了毛刺的危害,提高了工件的档次。并且喷砂能在工件表面交界处打出很小的圆角,使工件显得更加美观、更加精密。
4.改善零件的机械性能
机械零件经喷砂后,能在零件表面产生均匀细微的凹凸面(基础图式),使
润滑油得到存储,从而使润滑条件改善,并减少噪声提高机械使用寿命。
5.光饰作用
对各种工件表面抛光,使工件表面更美观、使工件达到光滑又不反光要求。对于某些特殊用途工件,喷砂可随意实现不同的反光或亚光。如
不锈钢工件、木制家具表面亚光化,
磨砂玻璃表面的花纹图案,以及布料表面的毛化加工等。
6.消除应力及表面强化
通过砂丸敲击工件表面,消除应力,增加工件表面强度,如
弹簧、机加工刀具和飞机叶片等工件的表面处理。
