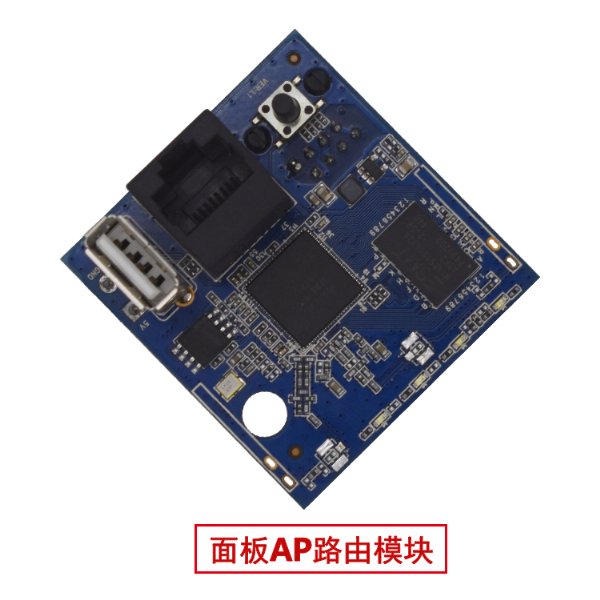

XB7620C 面板AP规格书
1.产品简介
XB7620C
路由器支持IEEE802.11n与两路RF-2.4G天线输出
XB7620C是一款高性能专业2.4G无线路由模块，模块采用高性能无线网络处理器，同时支持多个可配置的功能接口，方便客户使用。可制定的嵌入式实时操作系统软件平台，方便连接串口设备和中继，扩展WIFI设备实现数据的传输与控制。此模块可以减少客户的开发时间，降低制造成本，节省
电路板空间，增强产品的竞争力。
1.产品特性:
24kcMIPS处理器，工作频率高达580MHz以上
两路2.4GHz无线RF收发天线
符合IEEE802.11b/g/n模式
高速的UART通讯口，GPIO口支持输入输出
一个USB2.0接口
20/40时钟频率（可选）
加密方式：WEP64/128-bit,WPA/WPA2/WPA-PSK
长按Reset复位按钮5秒左右可以恢复默认出厂设置
模块供电电压: USB_5V/0.5A,支持外部充电
2.软件性能：支持linux系统、支持OPENWRT系统，客户可定制软件。
产品名称:XB7620C 2.4G无线路由模块
硬件系统指标
CPU+WIFI:24KEc MIPS 32位 XB7620C 主频 360MHz
FLSAH/RAM

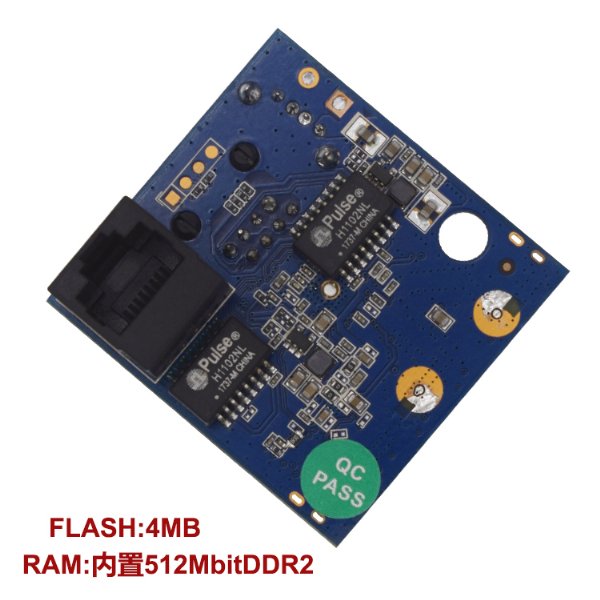

FLASH:4MB(16bit),可选4M/8MB；RAM:内置512MbitDDR2
无线协议标准:IEEE802.11n/g/b
无线工作频率:2.4-2.4835GHz
无线调制模式
802.11b: CCK,DQPSK,DBPSK
802.11g: 64-QAM,16-QAM,QPSK,BPSK
802.11n: 64-QAM,16-QAM,QPSK,BPSK
无线调制速率
802.11b: 1/ 2/ 5.5/ 5/ 11Mpbs
802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mpbs
802.11n: 1T1R:150Mpbs
802.11n: 1T2R:300Mpbs
TX Power:16dBm
Evm:-31dBm
RX sensitivity: -85dbm
PPM:+-15PPM

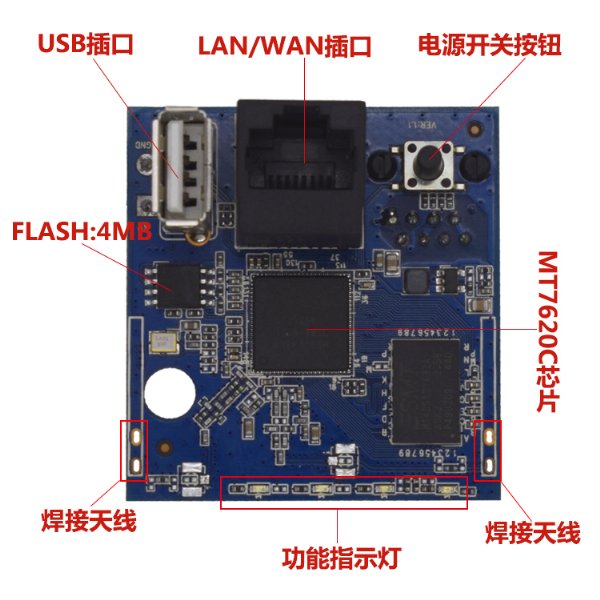

接口类型
WAN/LAN:1个WAN口，一个LAN口
USB:1个2.0USB接口
UART:1个高速的UART串口
LED指示灯
Power_LED:
电源指示灯*1
WIFI_LED:WIFI状态指示灯*1
WAN_LED:WAN状态指示灯*1
LAN_LED: LAN状态指示灯*1
工作条件
I/O supply voltage:3.3V +/- ％10
DDR1 supply voltage: 2.5V +/- ％5
DDR2 supply voltage:1.8V +/-％5
Core supply voltage:1.2V +/-％10
Ambient Temperature Range： -20 to 55℃
板子供电电压：5V/0.5A

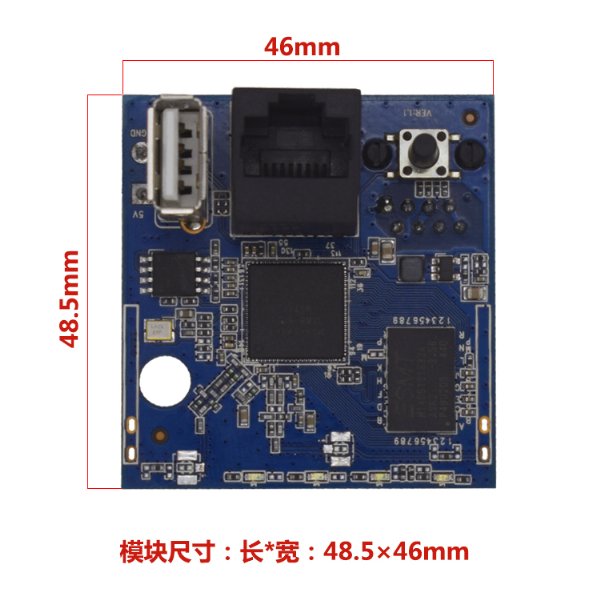

模块尺寸：模块的宽度（46MM)
模块的长度（48.5MM）
二、功能特色：
1.220V供电的，后面有接线铜柱，并有AC220V标签。
2.内置全球*天线，超强信号，覆盖范围广，穿透力更强。
3.5V1A USB电源输出，可为绝大多数手机、平板等设备快速充电。
4.支持LAN口输出，有线、无线网络随意选择。
5.硬件设有
电源开关，不用时可以关闭电源，防止设备长期供电，以免浪费电。
6.支持被AC管理，搭配我司AC管理器。AC管理器可轻松管理1～254台AP.轻松管理AP。
三、面板功能按钮及接口：
警告：USB接口提供电源仅仅用于
电池类设备充电，不得使用其他负载，否则可能导致设备损坏，生产厂家不承担由此造成的一切后果。
