XB732 面板AP规格书
1.产品简介

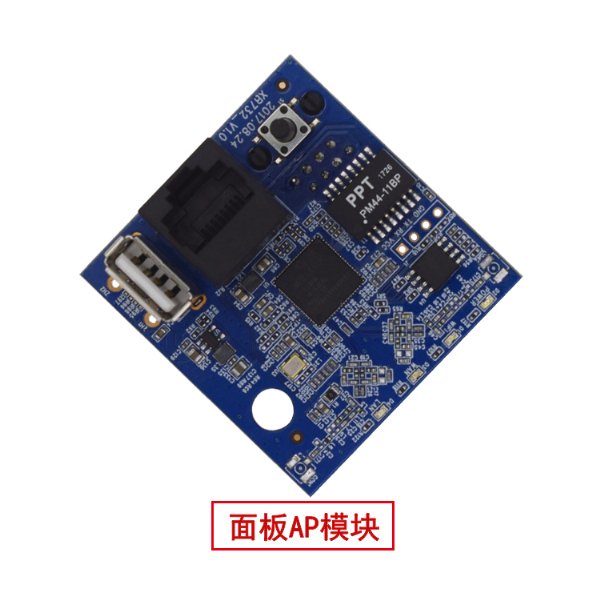

XB732
路由器支持IEEE802.11n与两路RF-2.4G天线输出
XB732是一款高性能专业2.4G无线路由模块，模块采用高性能无线网络处理器，同时支持多个可配置的功能接口，方便客户使用。可制定的嵌入式实时操作系统软件平台，方便连接串口设备和中继，扩展WIFI设备实现数据的传输与控制。此模块可以减少客户的开发时间，降低制造成本，节省
电路板空间，增强产品的竞争力。
2.产品特性
24kcMIPS处理器，工作频率高达580MHz以上
两路2.4GHz无线RF收发天线
符合IEEE802.11b/g/n模式
高速的UART通讯口，GPIO口支持输入输出
一个USB2.0接口
20/40时钟频率（可选）
加密方式：WEP64/128-bit,WPA/WPA2/WPA-PSK
长按Reset复位按钮5秒左右可以恢复默认出厂设置
模块供电电压: USB_5V/0.5A,支持外部充电
产品参数
产品名称

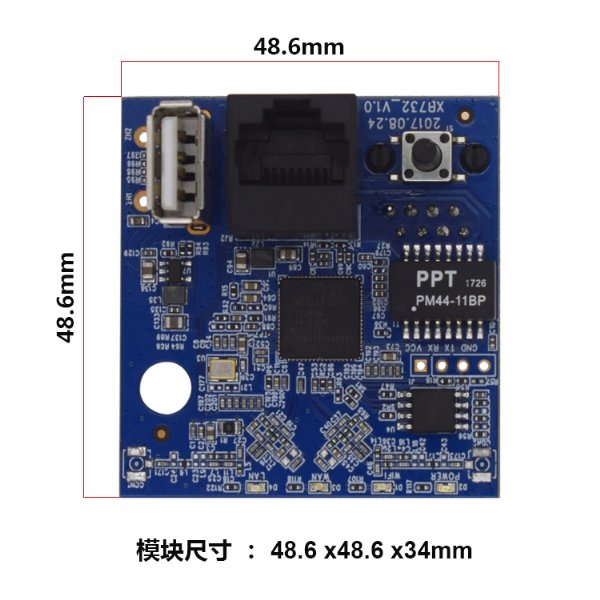

XB732 2.4G无线路由模块
硬件系统指标

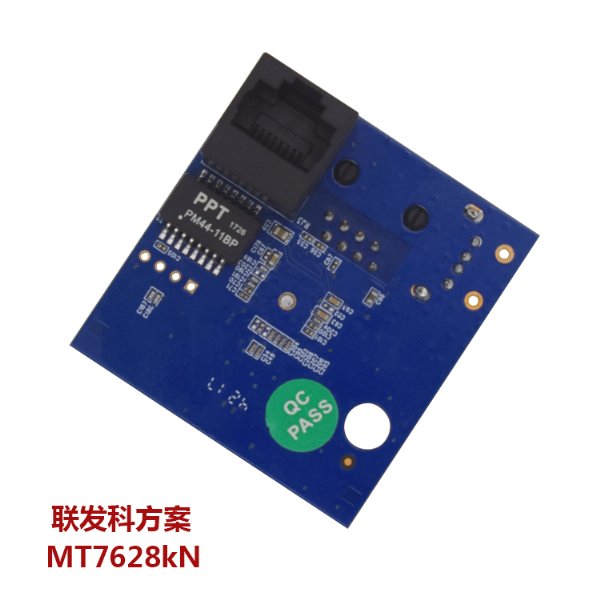

CPU+WIFI：24KEc MIPS 32位 MT7628KN 主频 580MHz
FLSAH/RAM
FLASH:2MB(16bit),可选4M/8MB；RAM:内置8M（64bit)DDRI
无线协议标准：IEEE802.11n/g/b (可选）
无线工作频率：2.4-2.4835GHz
无线调制模式
802.11b: CCK,DQPSK,DBPSK
802.11g: 64-QAM,16-QAM,QPSK,BPSK
802.11n: 64-QAM,16-QAM,QPSK,BPSK
无线调制速率
802.11b: 1/ 2/ 5.5/ 5/ 11Mpbs
802.11g: 6/ 9/ 12/ 18/ 24/ 36/ 48/ 54Mpbs
802.11n: 1T1R:150Mpbs
802.11n: 1T2R:300Mpbs
TX Power：16dBm
Evm：-31dBm
RX sensitivity： -85dbm
PPM：+-15PPM

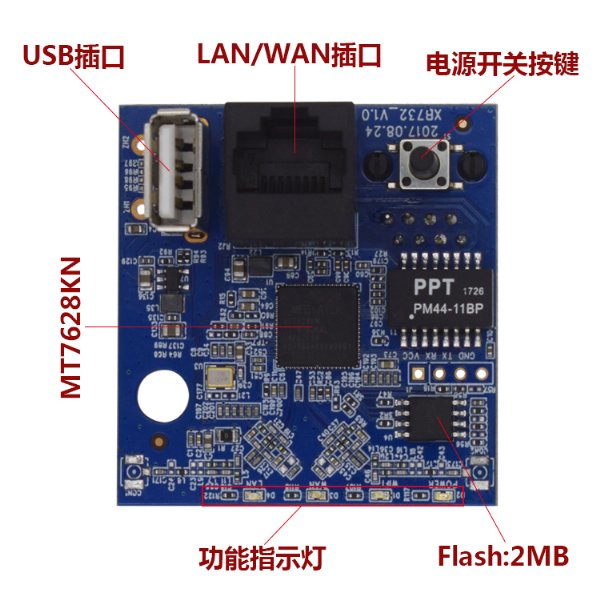

接口类型
WAN/LAN：1个WAN口，一个LAN口
USB：1个2.0USB接口
UART： 1个高速的UART串口
LED指示灯
Power_LED：
电源指示灯*1
WIFI_LED：WIFI状态指示灯*1
WAN_LED：WAN状态指示灯*1
LAN_LED： LAN状态指示灯*1
工作条件
I/O supply voltage：3.3V +/- ％10
DDR1 supply voltage：2.5V +/- ％5
DDR2 supply voltage：1.8V +/-％5
Core supply voltage：1.2V +/-％10
Ambient Temperature Range：-20 to 55℃
板子供电电压： 5V/0.5A
本产品为一款与标准
墙壁开关底盒配套固定，安装于墙壁上的WIFI
无线路由器。集无线路由、无线AP、USB充电等多种功能于一体，功能强大，性能稳定，安装便捷，设置简单，外观时尚。特别适用于现代家居及宾馆酒店、企业、学校、小型办公区等场所的无线WIFI网络覆盖。
