产品名称：

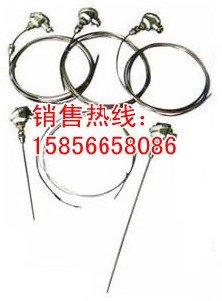

WZP系列铠装热电阻
产品型号： WZPK-136、WZPK-132、WZPK-234等
产品特点： 1）热响应时间少，减小动态误差； 2）直径小，长度不受限制； 3）测量精度高； 4）进口薄膜电阻元件，性能可靠稳定；
WZP系列铠装热电阻详细资料：
产品介绍：
一、概述
铠装铂电阻作为一种温度
传感器，它比装配式铂电阻直径小，易弯曲，适宜安装在
管道狭窄和要求快速反应、微型化等特殊场合。其可对-200~600℃温度范围内的气体、液体介质和固体表面进行自动检测，并且可直接用铜导线和二次仪表相连接使用，由于它具有良好的电输出特性，可为显示仪、
记录仪、调节器、 扫描器、数据记录仪以及电脑提供精确的输入值。铠装热电阻外保护管采用
不锈钢，内充满高密度氧化物质绝缘体，因此它具有很强的抗污染和优良的机械强度，适合安装在环境恶劣的场合。铠装铂电阻通常由铠装铂热电阻感温元件、安装固定装置和接线装置等主要部件组成。
二、工作原理
铠装热电阻是利用物质在温度变化时，其电阻也随着发生变化的特征来测量温度的。当阻值变化时，工作仪表便显示出阻值所对应的温度值。
三、主要特点
1）热响应时间少，减小动态误差；
2）直径小，长度不受限制；
3）测量精度高；
4）进口薄膜电阻元件，性能可靠稳定；
四、常温绝缘电阻
热电阻在环境温度为15—35°C，相对湿度不大于80％，试验电压为10—100V（直流）电极与外套管之间的绝缘电阻>100MΩ。
五、主要技术参数
产品执行标准
IEC751；
JB/T8623-1997；
JB/T8622-1997；
六、测量范围及允差
型 号
分 度 号
测温范围°C
精度等级
允 差
WZPK
Pt100
-200-+500
A级
±（0.15+0.002 ltl）
WZPK
Pt100
-200-+500
B级
±（0.30+0.005ltl）
七、偶丝直径及材料
引线形式
套管直径
套
管材质
Pt100
单支式
Φ3
1Cr18Ni9Ti
Φ4
Φ5
Φ6
Φ8
双支式
Φ4
Φ5
Φ6
Φ8
八、热响应时间
套管直径
热响应时间
Ф3
≤3
Ф4
≤5
Ф5
≤8
Ф6
≤12
Ф8
≤15
九、测量端结构形式
十、安装固定形式
○卡套螺纹
接头 代号和尺寸
铠装阻外径d
Φ8
Φ6
Φ5
Φ4
Φ3
M
M16×1.5
M12×1.5
S
22
19
○卡套
法兰盘
代号和尺寸
铠装阻外径d
Φ8
Φ6
Φ5
Φ4
Φ3
D
Φ60
Φ50
D0
Φ42
Φ36
D1
Φ24
Φ20
S
22
19
d0
Φ9
Φ7
十一、铠装铂电阻分类形式
○
接线盒分类
十二、型号命名方式
十三、选型须知
1)型号
2)分度号
3)精度等级
4)安装固定形式
5)长度或插入长度
例A：铠装热电阻，Pt100型，I级，固定螺纹M16×1.5，长度450mm，插入长度300mm。WZPK-220，Pt100，L=450×300，I级，M16×1.5。
