产品详细介绍：
产品型号:WRNB-130 WREB-230 WRMB-323 WRNB-421
一、产品描述

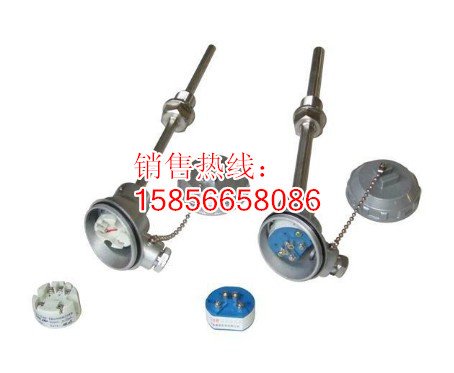

一体化热电偶又称带温度
变送器热电偶，是指在热电偶的防水或隔爆
接线盒内装入放大变送模块（即
温度变送器），与
传感器连接形成一体化，输出标准4-20mA电流信号或也可以输出0-5V或1-5V的电压信号。通常和显示仪表、
记录仪表、电子计算机等配套用，直接测量各种生产过程中的0度-1300度范围内的液体、蒸汽和气体介质以及固体表面温度。
二、一体化热电偶产品特点
体化热电偶二线制输出4~20mA，抗干扰能力强；节省补偿导线及安装温度变送器费用；测量范围大；冷端温度自动补偿，非线性校正电路。
三、一体化热电偶工作原理
一体化热电偶在工作状态下所测得的热电势的变化，经过温度变送器的电桥产生不平衡信号，经放大后转换成为4~20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
四、一体化热电偶产品执行标准
IEC584 IEC751
JB/T7391-1994
五、一体化热电偶产品特性
输出信号：4~20mA，负载电阻250 1/2、传输导线电阻100 1/2
输出方法：二线制
允差等级：0.10.20.5
供电
电源：24V.DC±10％
防护等级：IP65
绝缘电阻： 仪表输出
接线端子与外壳之间的绝缘电阻应不小于50 1/2
热响应时间： 当温度出现阶跃变化时，仪表的电流输出信号变化至相当于该阶跃变化的50％所需的时间，通常以τ0.5表示，当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5的五分之一时，则用热电偶（阻）热响应时间作为仪表的热响应时间；一体化热电偶当温度变送器的阶跃响应稳定时间不超过热电偶（阻）热响应稳定时间τ0.5二分之一时，则用温度变送器热响应时间作为仪表的热响应时间。
基本误差：仪表的基本误差应不超过热电偶（阻）和温度变送器基本误差的合成误差。
■ 接线方式：如下图
六测量范围及温差
#电偶
型号
分度号
允差等级
Ⅰ
Ⅱ
允差值
测量范围℃
允差值
测量范围℃
WRNB
K
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WRMB
N
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~1000
±0.0075ltl
333~1200
WREB
E
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~800
±0.004ltl
333~900
WRFB
J
±1.5℃
-40~+375
±2.5℃
-40~+333
±0.004ltl
375~750
±0.004ltl
333~750
WRCB
T
±0.5℃
-40~+125
±1℃
-40~+133
±0.004ltl
125~350
±0.0075ltl
133~350
#电阻
型号
分度号
测量范围℃
精度等级
允差值
WZPB
Pt100
-200℃—+500℃
A级
±(0.15+0.002|t|)
B级
±(0.30+0.005|t|)
WZCB
Cu50
Cu100
-50℃—+100℃
-
±(0.30+0.005|t|)
七、型号命名方法
