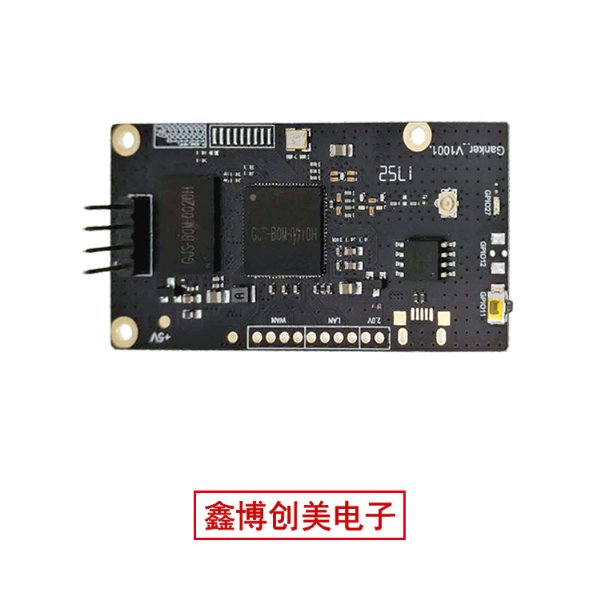

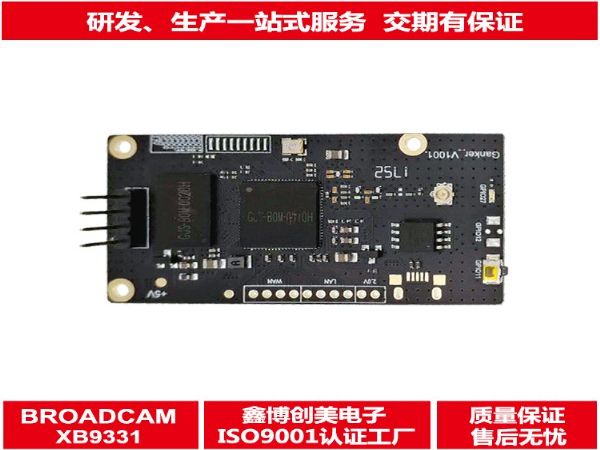

XB9331M模块规格书
1.产品概述
XB9331M是兼容IEEE802.11b/g/n的150Mbps内置无线路由模块，它是一款适应于机顶盒\智能网关等无线网络的WIFI模块，该内置无线路由模块提供一个串口、网口、USB接口用于连接至设备主板，具备无线路由所有功能、安全机制，支持 IEEE802.11g,802.11b,802.11i,802.1X,802.3,802.3u,802.3X,802.11n标准，带给用户非凡的无线上网体验。
卖点：
● 内置模块，体积小巧，易于装配
● 11N无线技术、150Mbps无线速率
● 支持 ATHEROS 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围
芯片方案：XB9331M 802.11b/g/n 150M内置无线路由模块方案是采 ATHEROS AR9531芯片，芯片整合了MIPS 24K 处理器，主频550MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高
内存（DDR2):128MB（字节）；闪存，（Flash):16MB(字节）

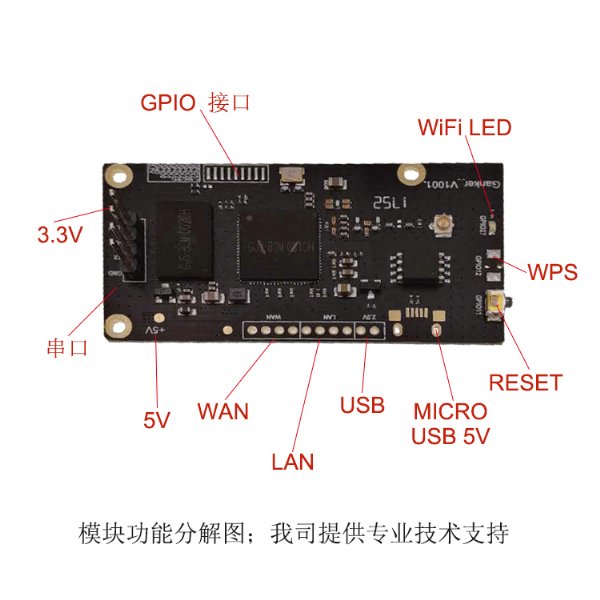

2.功能特性
USB2.0接口
2个IEEE 802.3以太网LAN口
支持64/128bit WEP,WPA/APA2 PSK
内置DHCP服务器，内置防火墙
两路2.4GHz无线RF收发天线
供电电压3.3和5V可选
512M 16bit随机存储器
16Mb SPI Flash
20/40兆赫信道带宽
支持OPENWRT系统
8MB FLASH，64MB (512Mbit） DDR2
3.技术标准：
IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u
WLAN Rate:
11n:
802.11n HT20:max,72.2Mbps@MCS7:1Nss
Max,144.4Mbps@MCS15:2Nss
802.11n HT40:max,150Mbps@MCS7:1Nss
max,150Mbps@MCS15:2Nss
11g:
54,48,36,24,18,12,11,9,6,5.5,2,1Mbps
11b:
11,5.5,2,1Mbps
WLAN特性：
● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,
IEEE802.11b标准
● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA
standard(TKIP/AES),IEEE802.1X 等安全加密机制。
● 支持 SSID 广播控制和基于 MAC 地址的访问控制
● 工作信道数：1-13
● 频率范围：2.4~2.4835GHz
● 展频技术：DSSS（直接序列展频）
● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)
● 灵敏度@ PER（错包率）：MCS15:-62dBm@10％PER;MCS7:
-65dBm@10％PER; 54M: -68dBm@10％PER; 11M:-84dBm@8％ PER; 6M:-88dBm@10％ PER;1M:-90dBm@8％ PER (典型值）
● 传输距离：室内*远60米，室外*远150米（因环境而异）
● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm
● 天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。

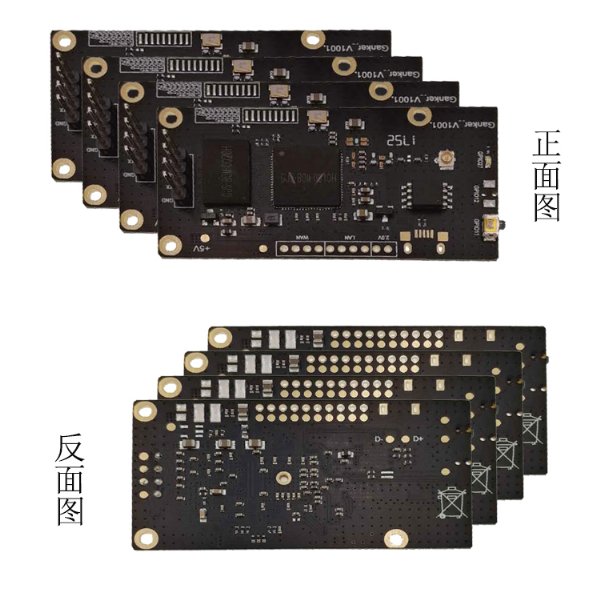

7.产品结构、尺寸

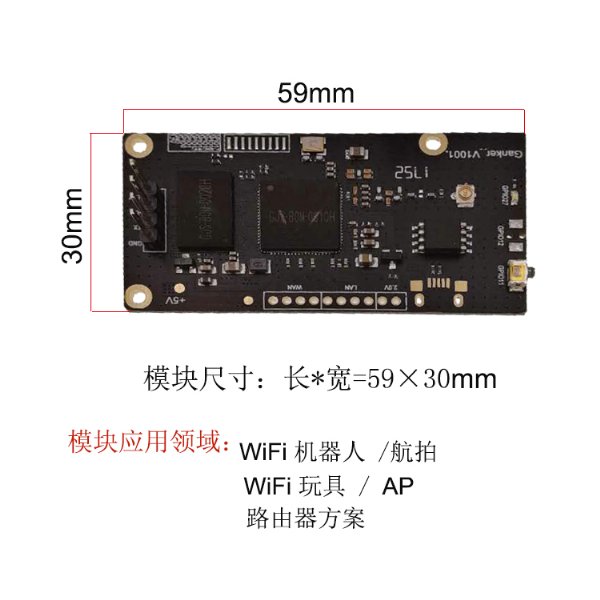

产品尺寸 ：59.5 x30 x10.6mm
8.应用领域：
无线数据存储，WIFI音箱，网络监控，
路由器，无线AP及
智能家居。
9.产品规格：
芯片解决方案 ：CPU：AR9331
遵循标准 ：IEEE802.3u MDI / MDIX 10/100 快速以太网
IEEE802.11b/g 无线LAN接口
IEEE 802.11n 无线LAN标准
DDR：512Mbyte
Flash：8M
天线：内置全向天线（水平波瓣60o垂直波瓣25o）
频率范围：2.400---2.4835GHZ
以太网物理速率： 10/100Mbps
重置按钮：使设备恢复出厂设置
LED灯定义： 指示灯
电源要求：3.3VDC@1A（排针供电）
功耗：≦ 3W
*大输出功率 @25℃： 100mW/20DB
(±2dB)灵敏度
IEEE 802.11b
IEEE 802.11g
IEEE 802.11n
1Mbps≦-95dBm
6Mbps≦-92dBm
HT 20
11Mbps≦-89dBm
54Mbps≦-73dBm
MCS 0≦-86dBm
MCS 7≦-68dBm
HT 40
MCS 0≦-83dBm
MCS 7≦-65dBm
电气特性
输入电压：DC3.3V+-5％
无线规格：
支持速率：IEEE802.11b:11M/5.5M/2M/1M
IEEE802.11g
54M/48M/36M/24M/18M/12M/9M/6M
IEEE802.11n
6.5M/13M/13.5M/19.5M/26M/27M/39M/40.5M/52M/54M/58.5M/65M/81M/108M/121.5M/135M/150M/270M/300M
HT20: 6.5M,13M,19.5M,26M,39M,52M,58.5M,65M,
13M,26M,39M,52M,78M,104M,117M,81M,104M,108M,117M,130M
HT40: 13.5M,27M,40.5M,54M,81M,108M,121.5M,135M
27M,54M,81M,108M,162M,216M,243M,270M
网络标准
802.11b、802.11g、802.11n
无线功率
发射功率 20dBm
使用环境:
环境温度 0℃～40℃ ，
工作温度 0℃～75℃
存储温度 0℃～70℃
存储湿度 5％～90％RH(不结凝）
10.工作环境和热系统设计：
模块在自然通风条件下，
工作的温度范围为：-10 ~ 60℃，相对温度 10％~90％ 。
储运的温度范围为：-20℃ - 70℃，相对温度 5％ - 95％
以下内容仅供参考：
整机装配后，根据结构要做散热分析，总体要求 AP模块工作的*高温度控制在60度以内。
11.安全和电磁兼容认证要求：
√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G
√ 符合国家 ROHS 标准 (china)
12.环境测试和可靠性要求
√ 工作时间：连续工作 10000 小时
√ 高温高湿测试: 50℃,相对温度 90％，时间：18小时
√ 低湿测试：0℃，时间：18 小时
√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5％~90％。采用抗静电老化实验 8 小时高温上电老化。
