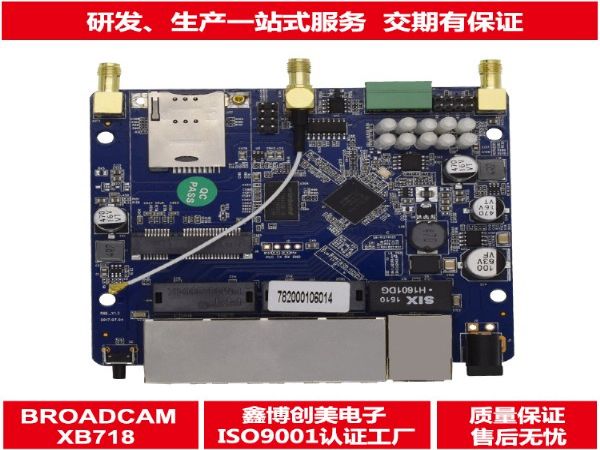

XB780 4G转WIFI（及以太网）规格书
3G/4G 工业增强型
路由器板卡
型 号：XB780
网络制式：LET/WCDMA/EVDO
接口类型：RJ45/UART/WIFE/LTE
温 度：95％无凝结
温度范围：-30 ℃~80℃（工作温度） -45℃~90℃（储存温度）
PCBA尺 寸：105mm x98.4mm x18mm
简介：XB780系列3G/4G/专网-WIFE
无线路由器，采用3G/4G/专网高速无线网络作为数据载承网络，运用高性能的32位嵌入式处理器，支持802.11N，*高300Mbps的传输速率，提供1个10/100M以太网（WAN）接口和4个10/100M以太网（LAN）接口，支持IP与MAC绑定功能，可以有效防止网络攻击。支持SSID广播控制，有效防止SSID广播泄密。内置防火墙功能，支持域名过滤和MAC地址过滤，可以针对地开放*计算机的上网权限，它主要应用于行业用户的数据传输业务，支持数据透明传输，图像传输，设备监控以及无线路由上网等功能。为企业应用互联网提供安全高速的无线连接。无论你身在何处，您的设备都可以借助遍布全球的3G/4G/专网网络快速接入互联网。
该产品已广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、
智能家居、金融、移动POS终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、石化、煤矿等领域。
功能特点：
l 多种3G/4G/专网;网络支持;良好的兼容性
支持多种3G/4G/连接模式和通信模块，适用于不同领域的网络制式（5频/7频/全网通可选），提高联网性能支持 专 网接入，适用性广。
l 完备的路由功能支持 适应多种不同应用
内置网络地址转换（NAT）功能，支持虚拟服务器和DMZ主机
内建DHCP服务器，同时可进行静态地址分配。
内置防火墙功能。支持域名过滤和MAC地址过滤，可以有针对地开放*计算机的上网权限。
支持IP与MAC绑定功能，可以有效防止网络攻击。
内置静态路由功能，可以根据需要构建特殊的网络拓补。
支持QOS
l 丰富的硬件接口，提供广阔的使用空间
提供1个10/100M以太网（WAN）接口，可连接xDSLmodem/cable modem/Ethernet
提供4个10/100M以太网（LAN）接口，适合各种工业应用环境。
提供一个UART接口，可以作为透传DTU通道使用。
l 芯片级的WIFI支持 更加流畅的使用体验
支持802.11b/g/n标准，*高300Mbps的传输率。
支持中英文SSID广播控制，有效防止SSID广播泄密。
多种加密方式。
支持路由模式和AP模式。
支持WDS无线网络扩展。
l 友好的人机界面 方便用户使用
支持中英文界面。
支持WEB软件升级，可以免费获得路由器的*新软件。
支持“设备云”远程和WEB管理。
l 牢固的工业化设计 适合恶劣环境使用
标准SMA天线和SIM卡接口。
工业设计，坚固可靠，抗干扰性强。
优化电磁兼容性设计。
宽电压范围输入，短电路保护设计。
l 专业的VPN支持 提供更高的安全
支持PPTP、L2TP、IPSEC、GRE应用
支持多种加密模式。
连接文库可靠。
l 双线热备功能（fail over）
支持VRRP协议。
灵活设置路线*级，流畅切换WAN/4G线路。
l 稳定的DTU接口 支持M2M串口应用
RS232/485接口可选。
l “设备云”远程管理
支持设备云远程管理平台的接入，
远程监控设备状态、设备参数修改、固件升级、流量告警等，为用户提供远程遥测领域的一站式解决方案。
规格参数
3G/4G 支持5频/7频（可选）
蜂窝网络WIFI
802.11n 300M
工作模式 路由模式，AP模式
无线安全 无线MAC地址过滤
无线安全功能开关
64/128/152位WEP加密
WAP-PSK/WPA2-PSK，WPA/WPA2安全制
接口
Ethernet 5个百兆网卡自适应快速以太网接口
UART 3线RS232/485可选（3线接端子排接口）
Antennas 外置WIFE N-Female天线接口*2，3G/4G专网天线接口Main*1
Power DC接口和自锁式工业
电源接口，可选
LED power指示灯
SYS指示灯
WWAN指示灯
VPN指示灯
WAN指示灯
LAN指示灯
WLAN指示灯
SIM卡槽 1*SIM slot
TF 卡槽 1*TF slot
按钮 Reset按钮
管理 支持“设备云”远程平台管理
功耗 *大10W
电源 9-36V/1A DC input
物理特性
尺寸 成品尺寸139.6mm*99.4mm*24.7mm（L x W x H ）
重量 主设备450g
产品外壳 五金外壳，防锈，防晒
环境特征
温度 工作温度：-20 ℃~70℃（可以为北方使用环境定制加温模块）
储存温度：-45℃~90℃
湿度 工作湿度：10％~90％RH不凝结
储存湿度：5％~90％RH不凝结
防护等级 IP51
产品配件
天线配件 1根3G/4G/专网天线
2根WIFE天线
电源配件 DC12V/1A
电源适配器（可选）
产品型号
XB780 Router 1WAN，4LAN，LTE（5模/7模），WIFE 802.11b/g/n 2.4G
1.产品概述
（一）、工业级应用设计
1、采用高性能工业级3G或4G无线模块。
2、采用高性能MT7620A通信处理器，128M DDR2内存。
3、采用金属外壳，保护等级IP30。
4、宽电压输入（DC 5~35V）。
（二）、稳定可靠
1、WDT看门狗设计，保证系统稳定。
2、以太网接口内置1.5KV电磁隔离保护。
3、SIM/UIM卡接口内置15KV ESD保护。
4、电源接口内置反相保护和过压保护。
（三）、标准接口
1、提供标准有线WAN口，可连接ADSL拨号上网。
2、TF卡、SIM卡、3G/4G模块接口可实现3G/4G上网，以及本地资源存储。
3、可登陆云管理平台，实现远程设备管理（可选）。
4、WEB后台管理。
卖点：

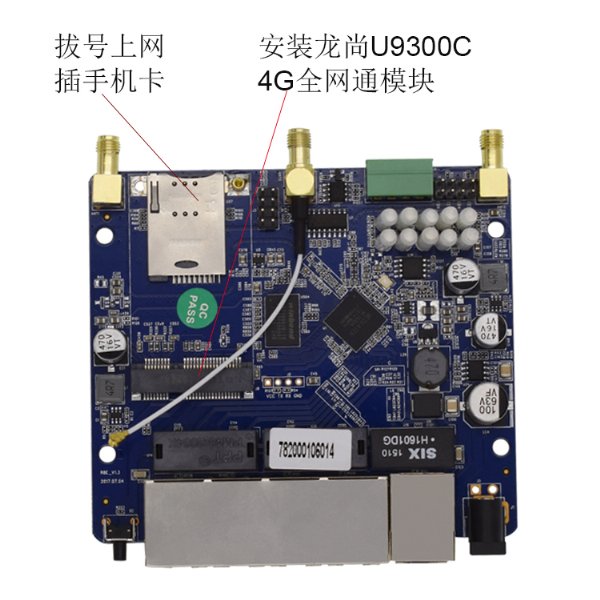

● 4GminiPCIE接口，支持龙尚8300/9300系列模块，支持华为4G模块。体积小巧，易于装配
● 11N无线技术、300Mbps无线速率
● 支持 MIMO 无线技术能大幅加强其无线发射能力，并增强无线信号的稳定性、扩大无线覆盖范围
芯片方案：

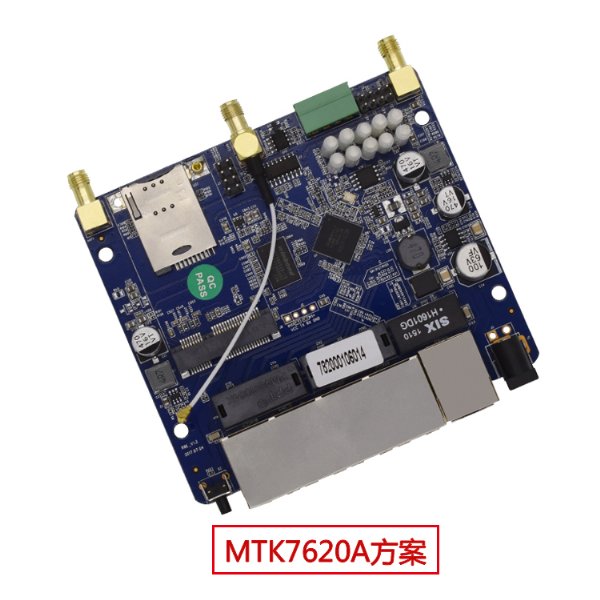

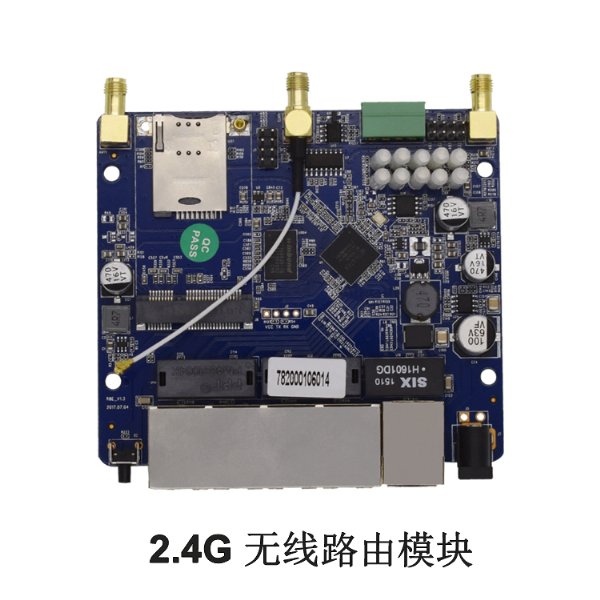

XB718 802.11b/g/n 300M内置无线路由模块方案是采 MTK MT7620A芯片，芯片整合了MIPS 24K 处理器，主频580MHZ、Switch(MAC,PHY部分）以及集成了无线部分的 MAC、RF、PA、LNA部分，功能强大，集成度高。

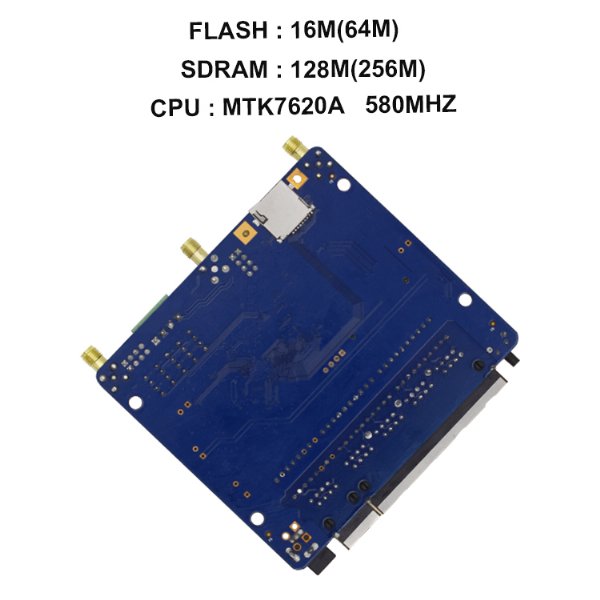

内存（DDR2):128MB（字节）；闪存，（Flash):16MB(字节）
2.功能特性
PCI Express 1.1接口
4个IEEE 802.3以太网LAN口
1个IEEE 802.3以太网WAN口
支持64/128bit WEP,WPA/APA2 PSK
内置DHCP服务器，内置防火墙
两路2.4GHz无线RF收发天线
20/40兆赫信道带宽
支持OPENWRT系统
16MB FLASH，128MB (1G bit） DDR2
3.技术标准：
IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u
WLAN Rate:
11n:
802.11n HT20:max,72.2Mbps@MCS7:1Nss
Max,144.4Mbps@MCS15:2Nss
802.11n HT40:max,150Mbps@MCS7:1Nss
max,300Mbps@MCS15:2Nss
11g:
54,48,36,24,18,12,11,9,6,5.5,2,1Mbps
11b:
11,5.5,2,1Mbps
WLAN特性：
● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,
IEEE802.11b标准
● 支持 64/128/152-bit WEP 加密，同时支持 128 bit WPA
standard(TKIP/AES),IEEE802.1X 等安全加密机制。
● 支持 SSID 广播控制和基于 MAC 地址的访问控制
● 工作信道数：1-13
● 频率范围：2.4~2.4835GHz
● 展频技术：DSSS（直接序列展频）
● 数据调制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)
● 灵敏度@ PER（错包率）：MCS15:-62dBm@10％PER;MCS7:
-65dBm@10％PER; 54M: -68dBm@10％PER; 11M:-84dBm@8％ PER; 6M:-88dBm@10％ PER;1M:-90dBm@8％ PER (典型值）
● 传输距离：室内*远60米，室外*远150米（因环境而异）
● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm
● 天线类型：提供 I-PEX RF 同轴接口（50欧阻抗），可以接不同类型的天线。
3.工作环境和热系统设计：
模块在自然通风条件下，
工作的温度范围为：-10 ~ 60℃，相对温度 10％~90％ 。
储运的温度范围为：-20℃ - 70℃，相对温度 5％ - 95％
附加的散热措施（参考下图）：
1. 做了屏蔽罩兼容设计，如果不加屏蔽罩能过认证，则不加。
2. 顶层屏蔽罩的总高度为 10.0mm, 底层的总高度为 7.0mm,
以下内容仅供参考：
整机装配后，根据结构要做散热分析，总体要求 路由器模块工作的*高温度控制在60度以内。
4.安全和电磁兼容认证要求：
√ 要求通过 EMC 认证：CE认证 CLASS B 射频杂散辐射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G
√ 符合国家 ROHS 标准 (china)
5.环境测试和可靠性要求
√ 工作时间：连续工作 10000 小时
√ 高温高湿测试: 50℃,相对温度 90％，时间：18小时
√ 低湿测试：0℃，时间：18 小时
√ 批量老化要求：环境温度，45±5℃，相对湿度保持 5％~90％。采用抗静电老化实验 8 小时高温上电老化。
