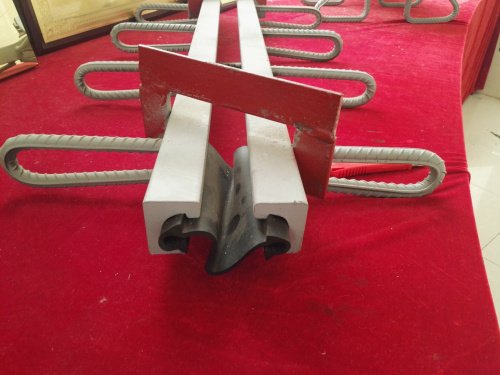

C型桥梁
伸缩缝由一条整长的橡胶
密封条，一组钢质边梁及
锚固件组成。钢质边梁内侧带有能固定
橡胶密封条的沟漕。焊固在钢梁外侧的锚固件，与梁端预埋
钢筋相焊接，浇筑高强度混凝土过渡段后，同志梁体连接可靠，具有与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量 0-80mm的桥梁。
主要材料：
钢质边梁：采用16Mn钢轧制，剖面呈C型。
橡胶密封条：采用
氯丁橡胶制造，具有良好的耐老化、耐曲挠性能。
锚固件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。
选定伸缩缝规格尺寸
选定伸缩缝的规格尺寸与寿命关系很大，在设计时应考虑足够的伸缩富余量。当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心线斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。
例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73Mm, △Lp=61mm，选用本型号的伸缩缝是适用的。同时要注意，
胶条以中部为准，*大水平错动量在前后两个方向都不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。设计时，如带有人行道，防撞墙结构的，必须将设计角度，尺寸数据提供给本厂，便于工厂按设计要求整体制造。
1.画线、切槽：按施工图纸尺寸画出预埋槽位置画线，沿所画线切割
沥青路面，切割深度不低于沥青厚度，直线度控制在5mm以内。
2.开槽：用
风镐凿碎槽去沥青，清理槽区垃圾及杂物，槽口深度凿至设计图纸要求，将槽去内用
空压机吹干净。
3.锚固
螺栓的组装焊接：将锯齿缝按设计长度预排，排好后编上序号，并将螺栓拧好，将穿筋与
螺杆焊接，安好位置，拧下
螺帽，将焊好的钢筋笼放入槽口，与
预埋件焊接。
4.将钢筋笼与预埋件焊接后，安装模板，保证模板安装牢固、密实，以免砼振捣时发生涨模或漏浆。模板安装完成后用空压机吹槽，同时将外露杆套丝用
胶带缠好。
与接缝平行的矢量：△Lp=△L·cosβ
与接缝平行的矢量：△Lr=△L·sinβ
式中：△L表示桥梁位移的总变形量；
β为位移方向与接缝方向的交角
β=45°~135°
△Lr是选用伸缩缝规格的依据，△Lp的变形一般由橡胶密封条的水平错动来完成，对伸缩缝的选用无太大影响。
