结构特点
1 .铝合金外壳压铸成型，表面喷塑，外形美观；
2.内装C65N、NC100H及S25□S高分断小型
断路器、M611或GV2
电动机保护器、3VE1空气开关 CM1
塑壳断路器及信号灯等元件；
3.本产品为复合型，开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构，腔体均设有
密封圈，具有良 好的防水、防尘功能；
4.本产品具有过载、短路保护功能，可根据要求增加漏电保护等功能；
5模块结构，各种回路可根据需要自由组装；
6.可根据要求特制，如加装
电涌保护器、
电流表、
电压表等；
7.
钢管或电缆布线；
8.可选择壁挂式和落地式等
结构特点：
1.防爆动力
配电箱外壳采用ZL102铝合金压铸或
钢板焊接成型，表面高压静电喷塑，配
不锈钢外露
紧固件，产品外形美观。
2.防爆
动力配电箱设计精良，安全易用。
3.
防爆动力配电箱一般都是非标定制，具体箱体图纸可由客户或厂家提供。 4.防爆动力配电箱采用复合型，模块结构，各回路可根据需要自由组装，一般开关箱采用隔爆型结构，母线箱及出线箱采用增安型结构.
5.内装元件可根据用户要求安装高分断路器或塑壳式断路器。如DZ47、C65、DZ158、NM1、CM1等。
6.可根据客户要求特制，如加装电涌保护器、电流表、电压表等，外可配
挂锁金属手柄。
7. 适用于照明和动力线路，具有分断、过载、失压保护和短路自动切断功能 钢管或电缆布线均可.
8. 符合GB3836-2000、IEC60079, GB12476.1-2000、IEC61241标准要求。
产品特点

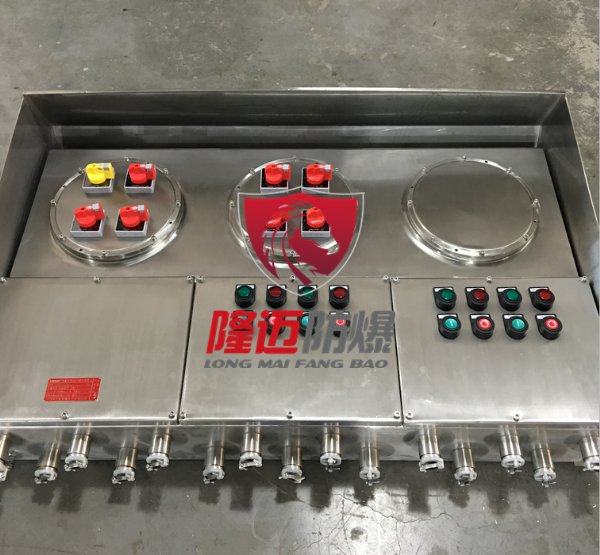

1． 本产品为隔爆型，分隔爆型主腔和接线腔，采用优质SS304
不锈钢板折弯焊接成形，具有外形美观、耐腐蚀，抗静电耐冲击等优良性能。内装断路器及信号灯元件。
2． 盖板上设有*操纵机构，可实现全封闭操作。产品在恶劣环境下也可正常操作。
3． 所有紧固件均采用抗强腐蚀的
304不锈钢紧固件。
4． 钢管或电缆布线均可。
5． 可根据用户要求特制。
6. 材质，经裁剪、车铣，抛焊等工艺而成，外形美观，防强腐蚀；
7. 内装CN65、NC100H高分断
小型断路器、
接触器、热
继电器、按钮及指示灯等元件，可作为照明、动力
电机控制用途；
8. 具有过载、短路保护功能；
9. 模块结构，各种回路可根据需要自由组装；
10. 可根据用户要求特制，如加装电泳保护器、电流表、电压表等；
11. 钢管或电缆布线。
防爆标志：ExdeIIBT4/T5/T6、ExdeIICT4/T5/T6、DIP A20 TA,T4/T5/T6；
额定电压：AC220/380V, 非标准电压：12V/24V/36V/127V/660V；
总开关电流：10A—800A；分开关电流：1A—630A；
防护等级：IP54/IP55/IP65；
螺纹规格：DN15-DN100/G1/2-G4寸
引入线规格：直径6mm-80mm；引出线规格：直径6mm-80mm；
引入引出方向：上进上出，下进下出（可按客户要求不受限制）。
