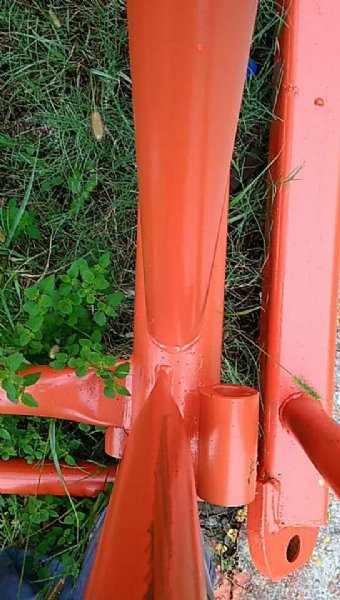

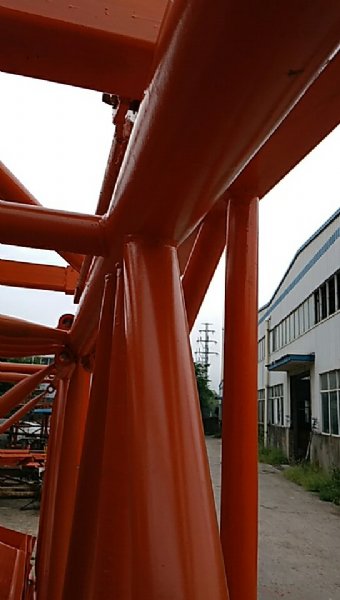

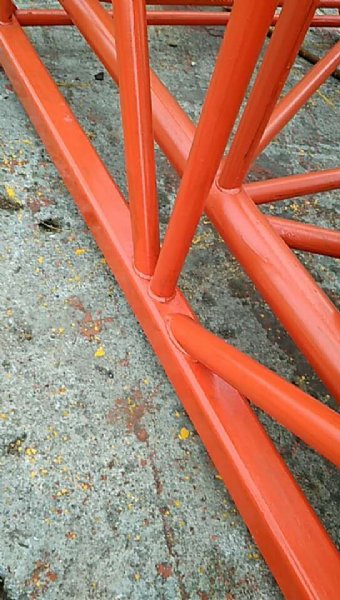

钢结构的形状往往是由两个以上的基本立体，通过不同的方式组合而形成。组合时会产生两立体相交情况，两立体相交称为两立体相贯，它们表面形成的交线称做相贯线，它属于画法几何研究的范畴。

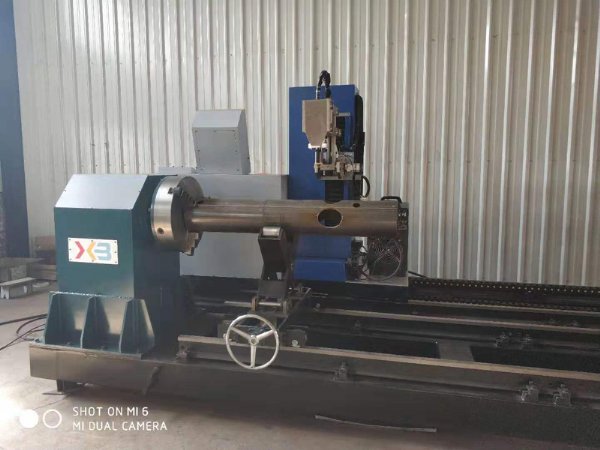

数控圆管相贯线
切割机是一种对
钢管端部结合处作自动计算和切割的设备。该机广泛应用于造船、建筑、石化、机械、冶金等行业的
管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的
弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。数控相贯
线切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的直径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。
1. 管子垂直或者倾斜切断；
2. 管子端部开槽，可以按照设置的参数在管子的端部开出要求的宽度和长度的槽；
3. 管子上开各种形状的孔，用CAD画出想开孔的形状投影到管壁上即可；
4. 管子上切割任意图形，可以按绘制的图形将其绕到管子上切出来；
5. 管子上生支管需开的各种相贯线孔，根据主管与支管的相对位置自动生成主管上的相贯线孔；
6. 管子上生锥形支管需开的各种相贯线孔；
7. 支管与主管相贯的支管端部相贯线生成，可以根据支管和主管的相对位置自动生成支管的端部相贯线位置和形状；
8. 三管交汇的管端部形状，根据输入的基本参数生成三管相汇的管端部形状；
9. 主管上生成两根或两根以上支管时支管与主管及支管与其它支管间的组合相贯线。
