大理石V型架

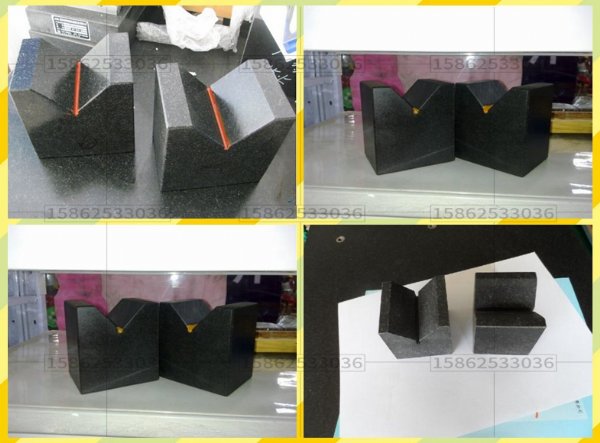

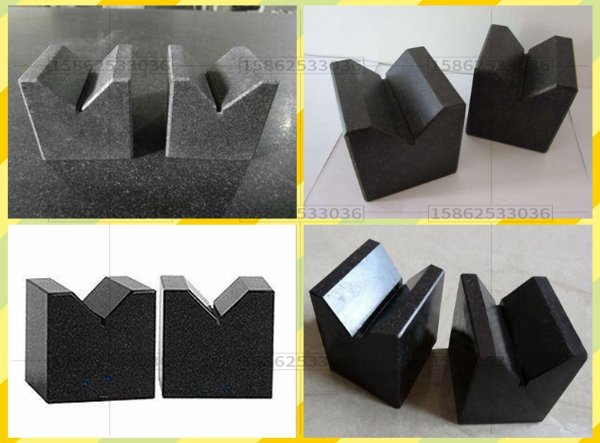

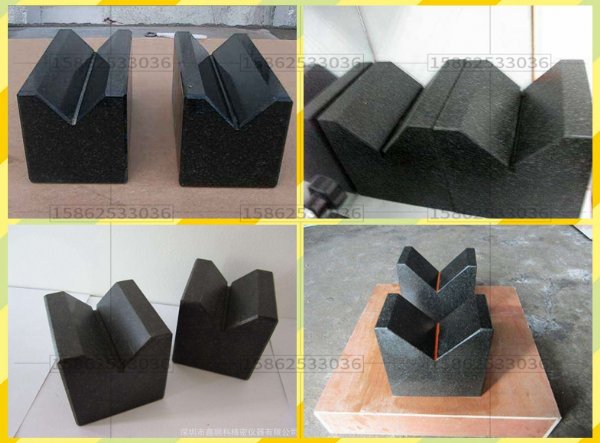

大理石V型架是一种检测圆柱体的大理石
量具，按GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。大理石V型架主要适用于轴类零件的检验和划线,轴类检验，校正，划线，还可用于检验工件垂直度，平行度。 v型铁、v型架按GB4972-85标准制造，一般都成对供应，是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。主要适用于轴类零件的检验和划线,轴类检验，校正，划线，还可用于检验工件垂直度，平行度。 v型铁、v型架是与平板配合，用于检验各种轴类同心度，并作精密划线和成套件等高
垫铁用。 v型铁、v型架类型分一槽四槽，带有压板型，及带有马蹄形紧箍架的提篮式。检验测量基准；检查零件的尺寸精度或形为偏差，并作紧密划线，在机械制造中也是不呆缺少的基本工具。
大理石V型架规格：（特殊规格需定做）
大理石V型架（mm） 工作面平行度 V型槽对底面平行度 V型槽对侧面平行度 V型槽对两侧面对称度 V型槽侧面对端面垂直度 V型架侧面对底面垂直度 一对V型块对底面的高度差
精度等级（um）
0 1 0 1 0 1 0 1 0 1 0 1 0 1
60*60*60 1.5 3 4 8 4 8 8 16 8 8 4 8 5 10
100*80*100 2 4 4 8 4 8 8 16 8 8 4 8 5 10
160*100*160 2.5 5 5 10 5 10 10 20 10 10 5 10 6 12
