RS232/RS485信号转模拟信号 隔离D/A转换器
产品特点：
● 低成本、小体积模块化设计
● RS-485/232接口，隔离转换成标准模拟信号输出
● 模拟信号输出精度优于 0.2％
● 可以程控校准模块输出精度
● 信号输出 / 通讯接口之间隔离耐压3000VDC
● 宽
电源供电范围：8 ~ 32VDC
● 可靠性高，编程方便，易于安装和布线
● 用户可编程设置模块地址、波特率等
● 可设置成主机来读取产品数据实现远程采集
● 支持Modbus RTU 通讯协议
典型应用：
● 标准模拟信号输出
● 智能楼宇控制、
安防工程等应用系统
● RS-232/485总线工业自动化控制系统
● 工业现场控制信号隔离及长线传输
● 设备运行调试与控制
●
传感器信号的远程传输及信号还原
● 工业现场
执行器数据给定
● 医疗、工控产品开发
● 4-20mA信号输出

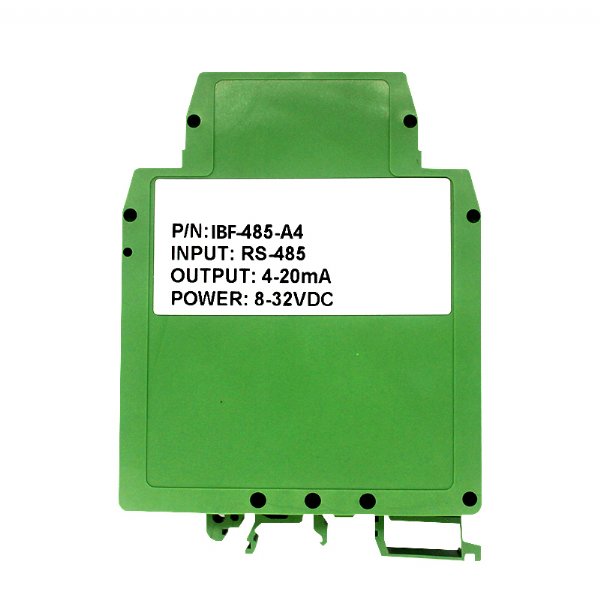

图1 IBF-232/485 模块外观图
产品概述：
IBF-232/485系列产品实现主机RS-485/232接口信号隔离转换成标准模拟信号，用以控制远程设备。IBF-232/485系列产品可应用在 RS-232/RS-485总线工业自动化控制系统，4-20mA，0-5V，0-10V等标准信号输出，用来控制工业现场的执行设备，控制设备以及显示仪表等等。
产品包括电源隔离，信号隔离、线性化，D/A转换和RS-485串行通信。每个串口*多可接256只IBF-232/485系列模块，通讯方式采用ASCII码通讯协议或MODBUS RTU通讯协议，其指令集兼容于ADAM模块，波特率可由代码设置，能与其他厂家的
控制模块挂在同一RS-485总线上，便于计算机编程。
IBF-232/485系列产品是基于单片机的智能监测和控制系统，所有的用户设定的校准值，地址，波特率，数据格式，校验和状态等配置信息都储存在非易失性存储器EEPROM里。
IBF-232/485系列产品按工业标准设计、制造，信号输出 / 通讯接口之间隔离，可承受3000VDC隔离电压，抗干扰能力强，可靠性高。工作温度范围- 45℃～+80℃。
IBF-232/485通用参数：
(typical @ +25℃，Vs为24VDC)
输出类型： 电流输出 / 电压输出
精 度： 0.2％
输出失调： 电流输出 ±0.5 uA/℃ ，电压输出 ±0.1 mV/℃
温度漂移： ±20 ppm/℃ (±30 ppm/℃, *大)
输出带载能力：电流输出 350Ω (4-20mA/0-20mA/0-±20mA电流输出)
电压输出 10mA(0-5V/0-10V/0-±5V电压输出)
通 讯： 协议 RS-485 或 RS-232 标准字符协议 和 MODBUS RTU通讯协议
波特率（2400、4800、9600、19200、38400bps）可软件选择
地址（0～255）可软件选择
通讯响应时间：100 ms *大
工作电源： +8 ~ 32VDC宽供电范围，内部有防反接和过压保护电路
功率消耗： 小于1.5W
工作温度： - 45 ~ +80℃
工作湿度： 10 ~ 90％ (无凝露)
存储温度： - 45 ~ +80℃
存储湿度： 10 ~ 95％ (无凝露)
隔离耐压： 通讯接口 / 输出 之间： 3KVDC，1分钟，漏电流 1mA
其中通讯接口和电源共地。
耐冲击电压： 3KVAC， 1.2/50us(峰值)
外形尺寸： 106.7 mm x 79 mm x 25mm
