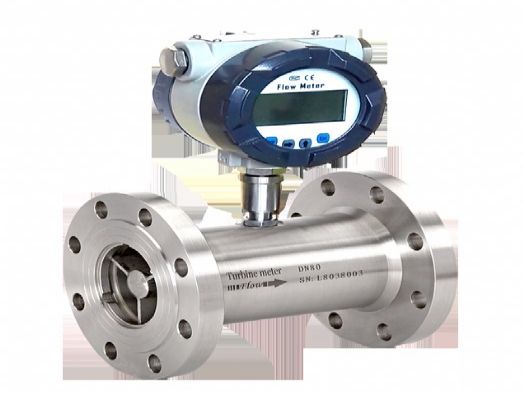

二、产品特点
高精度，一般可达±1％R、±0.5％R，高精度型可达±0.2％R；
重复性好，短期重复性可达0.05％～0.2％；
输出脉冲频率信号，适用总量计量及与计算机连接，无零点漂移，抗干扰能力强；
可获得很高的频率信号（3～4kHz），信号分辨力强；
范围度款，中大口径可达1:20，小口径为1:10；
结构紧凑轻巧，安装维护方便，流通能力大；
可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
三、技术参数
1.基本参数
执行标准 涡轮流量
传感器（JB/T9246-1999）
仪表口径（mm）
及连接方式 4、6、10、15、20、25、32、40采用
螺纹连接 （15、20、25、32、40）50、65、80、100、125、200采用
法兰连接
精度等级 ±1％R、±0.5％R、±0.2％R（需特制）
量程比 1:10；1:15；1:20
传感器材质 304
不锈钢、316（L）不锈钢等
使用条件 介质温度：-20℃～+120℃ 环境温度：-20℃～+60℃
相对湿度：5％～90％ 大气压力：86Kpa～106Kpa
信号输出功能 脉冲信号、4~20mA信号
通讯输出功能 RS485通讯、HART协议等
工作
电源 A. 外电源：+24VDC±15％，纹波≤±5％，适用于4-20mA输出、脉冲输出、RS485等
B. 内电源：1组3.0V10AH锂
电池，电池电压在2.0V~3.0V时均可正常工作。
信号线接口 基本型：赫斯曼
接头或自带三芯线缆；防爆型：内螺纹M20*1.5
防爆等级 ExiaIICT4或ExdIIBT6
防护等级 IP65或更高（可订制）
表1
2.测量范围及工作压力
仪表口径
（mm） 正常流量范围
（m3/h） 扩展流量范围
（m3/h） 常规连接方式
与耐压等级 特制耐压等级
（Mpa）（法兰夹装）
4 0.04～0.25 0.04～0.4 螺纹连接/6.3Mpa 10、16、25
6 0.1～0.6 0.06～0.6 螺纹连接/6.3Mpa 10、16、25
10 0.2～1.2 0.15～15 螺纹连接/6.3Mpa 10、16、25
15 0.6～6 0.4～8 螺纹连接/6.3Mpa 4.0、6.3、10、16、25
法兰连接/2.5Mpa
20 0.8～8 0.45～9 螺纹连接/6.3Mpa 4.0、6.3、10、16、25
法兰连接/2.5Mpa
25 1～10 0.5～10 螺纹连接/6.3Mpa 4.0、6.3、10、16、25
法兰连接/2.5Mpa
32 1.5～15 0.8~15 螺纹连接/6.3Mpa 4.0、6.3、10、16、25
法兰连接/2.5Mpa
40 2～20 1～20 螺纹连接/6.3Mpa 4.0、6.3、10、16、25
法兰连接/2.5Mpa
50 4～40 2～40 法兰连接/2.5Mpa 4.0、6.3、10、16、25
65 7～70 4～70 法兰连接/2.5Mpa 4.0、6.3、10、16、25
80 10～100 5～100 法兰连接/2.5Mpa 4.0、6.3、10、16、25
100 20～200 10～200 法兰连接/1.6Mpa 2.5、4.0、6.3、10、16、25
125 25～250 13～250 法兰连接/1.6Mpa 2.5、4.0、6.3、10、16
150 30～300 15～300 法兰连接/1.6Mpa 2.5、4.0、6.3、10、16
200 80～800 40～800 法兰连接/1.6Mpa 2.5、4.0、6.3、10、16
表2
3.选型表
型号 说明
LWGY- □ /□ /□ /□ /□ /□ /□
公称
通径 4 * * * * * * 4mm，标准量程0.04～0.25m3/h，宽量程为0.04～0.4m3/h
6 6mm，标准量程0.1～0.6m3/h，宽量轮为0.06～0.6m3/h
10 10mm，标准量程0.2～1.2m3/h，宽量程为0.15～1.5m3/h
15 15mm，标准量程0.6～6m3/h宽量程为0.4～8m3/h
20 20mm，标准量程0.8～8m3/h，宽量程为0.4～8m3/h
25 25mm，标准量程1～10m3/h，宽量程为0.5～10m3/h
32 32mm，标准量程1.5～15m3/h，宽量程为0.8～15m3/h
40 40mm，标准量程2～20m3/h，宽量程为1～20m3/h
50 50mm，标准量程4～40m3/h，宽量程为2～40m3/h
65 65mm，标准量程7～70m3/h，宽量程为4～70m3/h
80 80mm，标准量程10～100m3/h，宽量程为5～100m3/h
100 100mm，标准量程20～200m3/h，宽量程为10～200m3/h
125 125mm，标准量程25～250m3/h，宽量程为13～250m3/h
150 150mm，标准量程30～300m3/h，宽量程为15～300m3/h
200 200mm，标准量程80～800m3/h，宽量程为40～800m3/h
类型 B 电池供电现场显示型
C 现场显示/4～20mA 两线制电流输出
C1 现场显示/RS485通讯协议
C2 现场显示/HART通讯协议
精度等级 05 精度0.5级
10 精度1.0级
涡轮
类型 W 宽量程涡轮
S 标准涡轮
材质 S
304不锈钢 L 316（L）不锈钢
防爆 E 防爆型（防爆等级：ExdⅡBT6）
压力等级 N 常规
H(x) 高压
