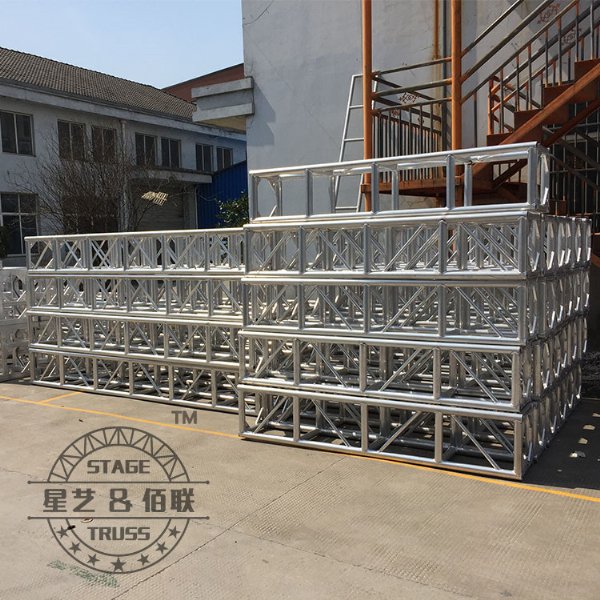

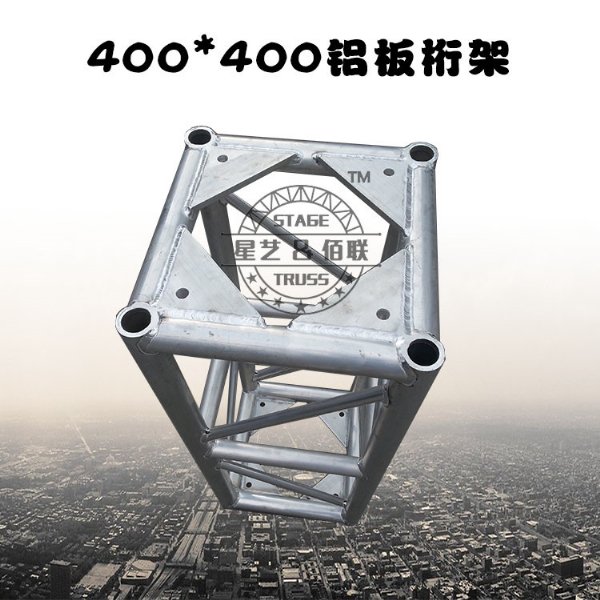

此款桁架:规格400*400.主管50*3,副管40*2,斜管25*2
*大跨度16m,承载500kg。
材质说明:斜支撑斜杆为铝合金、底座有铁的和铝的之分,
横担有
角铝和槽铝之分,桁架、方套、方头、反头全部为铝
合金材质。
更多详情请咨询》》点击这里跟我洽谈
undefined
DSC05260_conew2
DSC05261_conew2
DSC05262_conew2
灯光架搭建步骤:
1、先在地上大致的位置摆好四个底座,调节好下面的支腿,
使之在一个水平面;
2、在四个角上的底座的外侧插入斜支撑底下的部分,每个角
上插2根,总计8根;
3、把反头用
螺丝固定在底座上,注意反头的旋转方向要和图
中标注的一致;
4、在反头上套好方套;
5、把横梁在地面上连接起来;
6、把横梁的两端分别和两侧的两个方套对接链接好,此时横
梁部分在地面上都组装完毕;
7、把立柱桁架平躺着连接好,然后把其中一端拧在反头上,
另一端拧上横担,同时把吊挂葫芦和横担链接好,葫芦的作
用是用来提升下面的横梁桁架;
8、多个人一起把立柱桁架慢慢竖起来,注意不要用力太大把
立柱推倒,然后固定好反头上面的螺丝;
9、立柱竖起后,把吊挂葫芦下面的
挂钩通过吊带钩住下面的
横梁;
10、4个人一起慢慢拽动吊挂葫芦把横梁拉起到人的头部左右
位置;
11、在横梁上面装好灯光音响设备;
12、4个人在一起拽动吊挂葫芦到预定高度停止;
13、把斜支撑的一端和立柱拧紧,另外一端和底座的横支撑
拧紧,这样铝合金架就搭建完成了。
20125634723516917956250_conew3
20122634649003617210000_conew2
21938389_conew1
更多细节展示说明请点击》》点击这里跟我洽谈
