系列

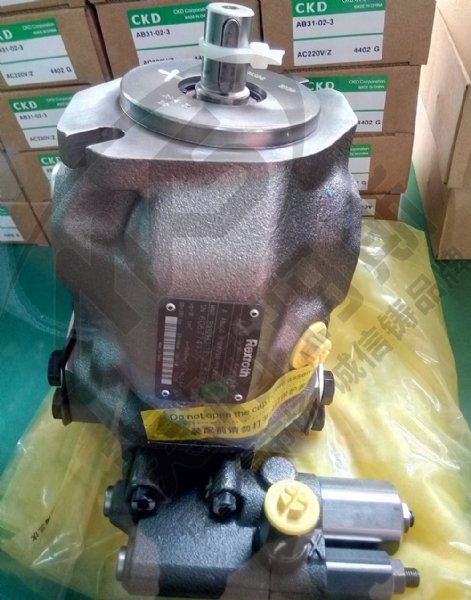

A10VSO系列变量
柱塞泵（31系列）
规格
28、45、71、100、140
工作压力
额定压力：28MPa，尖峰压力：35 MPa
控制方式：
DG —两点直动式控制
DR —压力控制
DRG —远程压力控制
DFR，DFR1—压力和流量控制
DFLR —压力、流量和功率控制
ED —电动液压控制
特性
- 斜盘结构轴向柱塞
变量泵，用于开式回路中的静液压传动。
- 流量与传动速度和排量成比例。
- 通过调节旋转斜盘角度，可实现流量的无级变化。
- 2 个壳体泄油口。
- 出色的吸油特性。
- 低噪音等级。
- 长久的使用寿命。
- 传动轴的轴向和径向负载能力。
- 理想的功率重量比。
- 多种控制范围。
- 短的控制时间。
- 该泵带有通轴驱动，可承装
齿轮泵或者小于等于相同规格的
轴向柱塞泵，即 100％ 通轴驱动。
安全说明
- A10VSO 泵设计用于开式回路中。
- 轴向柱塞单元的项目规划、组装和调试必须由合格人员进行。
- 在使用轴向柱塞单元前，请完整阅读相应的说明手册。
- 如有必要，请向博世力士乐索取这些手册。
- 运行期间及运行后不久，轴向柱塞单元 (特别是电
磁铁) 可能存在造成灼伤的风险。应采取适当的安全措施 (例如穿着
防护服)。
- 根据轴向柱塞单元的不同工作条件 (工作压力、油液温度)，特性可能会改变。
- 工作管路油口：
· 油口和固定螺纹设计用于*大规定压力。机器或系统制造商必须确保连接元件和管路的安全系数满足规定的工作条件 (压力、流量、液压油、温度)。
· 工作管路油口和功能油口仅设计用于液压管路。
- 压力切断和压力控制不提供过压保护。单独的
溢流阀在液压系统中提供。
- 必须遵循此处包含的数据和说明。
- 该产品未被认证为满足 DIN EN ISO 13849 的通用机器安全概念要求的部。
- 采用以下紧固扭矩：
·
接头：
有关所使用接头的紧固扭矩，请参见制造商说明。
· 安装
螺栓：对于符合 DIN 13 的 ISO 公制螺纹标准和符合 ASME B1.1 的螺纹标准的安装螺栓，我们建议根据 VDI 2230 单独检查紧固扭矩。
· 轴向柱塞单元的螺纹孔：
*大允许紧固扭矩 MG max 对于螺纹孔是*大值，不得超过该值。
· 锁紧
螺钉：
对于与轴向柱塞单元一起提供的金属锁紧螺钉，需要施加紧固扭矩 MV。
