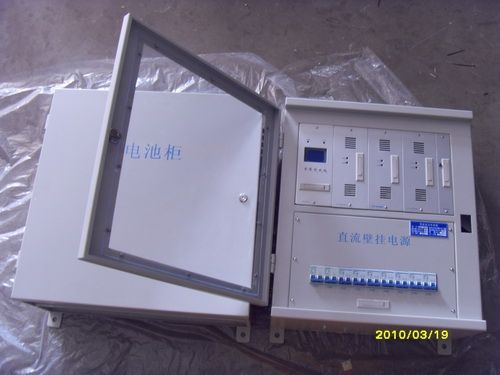

壁挂直流屏

  • 价格:电询
  • 产地:浙江温州
  • 型号:GZDW
  • 规格:齐全
  • 联系:赵君瑜 0577-61728628 13868762252
              联系我时请告知是在建材采购网看到的
  • 公司:乐清市万正电气有限公司
  • 产品介绍
    壁挂直流屏(壁挂电源小系统)是我公司专为小容量系统而设计;适合小型开关站、小型用户变电站、系统采用一体化设计思想,由整流模块、监控模块、降压单元、配电单元和电池安装箱构成;具有体积小、结构简单、独立构成系统等特点;监控模块采用LCD汉字菜单显示,对系统监控和电池自动化管理功能完善,具有与自动化系统连接四遥接口,提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择。
    一、系统功能特点
    适合构成17AH220V、17AH110V、20AH220V、20AH110V、24AH220V、24AH110V、38AH/220V、38AH110V、40AH220V、40AH110V、65AH/110V的壁挂式直流供电系统。
    模块、监控单元和降压单元均采用带电插拔结构,安装、维护方便。
    可安装3个2.0A/220V、4.0A/110V自然冷模块。
    降压单元具有自动硅链降压功能,*大电流5A,冲击电流30A/0.5S。
    监控器采用LCD液晶汉字显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准。
    监控器具有对电池自动管理的功能。
    提供RS232和RS485两种通讯接口选择,提供RTU、CDT、MODBUS三种通讯规约选择,可与电站自动化系统连接。
    监控器实现电池电压、控母电压,控母电流、电池充放电电流、模块状态检测。
    配电单元可提供2路交流输入(可选择一路PT供电)、3路馈电输出。
    PT供电时系统自动限制输出功率。

    三、系统技术指标
    交流输入电压:220V±20%
    PT供电电压:100V±10%
    电网频率:50Hz±10%
    功率因数:≥0.85
    输出电压范围: 90V-140V连续可调(对于110V系统)
    180V-280V连续可调(对于220V系统)
    输出限流:0.2A-2.5A(220V单模块) 0.4A-4.5A(120V单模块)
    稳压精度:≤±0.5%
    稳流精度:≤±0.5%
    纹波系数:≤±0.1%
    均流度:≤5%
    效率:≥93%
    输出过压保护:280V±2V(220V), 140V±2V(110V)
    绝缘电阻:≥10M
    绝缘强度:输出对地、输入对地、输入对输出施加2KVAC,时间1min无飞弧无闪络。
    可闻噪音: ≤55Db
    外形尺寸:452(宽)×600(高)×236(厚)
    重量:20KG(满配置)
