首页 > 化学建材网 > 灌浆料

北京植筋胶厂家直销

  • 价格:电询
  • 产地:北京
  • 品牌:新益世纪
  • 型号:6
  • 规格:30+10/组
  • 联系:于伟 15133231718
              联系我时请告知是在建材采购网看到的
  • 公司:北京新益世纪建材有限公司
  • 产品介绍

     产品特点
      1、承载快、锚固力大、耐老化、耐化学腐蚀和耐水性优良。
      2、滑移量小,能及时控制基材离层与变形,固化后收缩率可降低到1%以下。
      应用范围

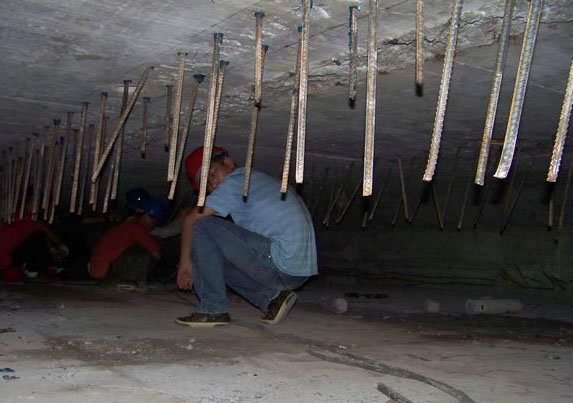

      1、应用于钢筋在混凝土、砖墙、岩石等基材的植筋锚固施工。
      2、应用于各种承重、非承重螺栓与混凝土、砖墙、岩石等基材的植筋锚固施工。
      执行标准 YB/T9261-98
      性能指标
     胶体性能  抗拉强度 Mpa  ≥30
      抗弯强度 Mpa  ≥50
      抗压强度 Mpa  ≥60
     粘接性能  钢-钢剪切强度 Mpa  ≥16
      钢-钢拉伸强度 Mpa  ≥33
      约束拉拔条件下带肋钢筋与C30 Φ25  ≥11
      混凝土的粘结强度 Mpa C30 Φ25  ≥17
      植筋参数表
      1、钻孔直径D由选定钢筋直径d及钢筋表面状态等决定。
       ① 当d≤12mm取D=d+4mm。
       ② 当12mm<d<20mm取D=d+6mm。
       ③ 当d≥20mm取D=d+8mm。
      2、采用YJ-502植筋胶,当钻孔深度L与钢筋直径d之比等于10已能满足植筋需要。由于现场施工条件复杂,为保证施工质量。建议钻孔深度(L)为10d-15d-20d。随着钢筋直径(d)的增大。钻孔深度(L)也应逐步加深。


     施工流程
      仪器探测定位→钻孔测量孔深→清孔钢筋除锈清洗→配胶→注胶→钢筋旋转压入→固化→质量检验。
      施工说明
      甲组份:乳白色粘稠膏状体,乙组份:灰黑色粘稠膏状体,混合后密度1.7×103千克/m³ 。
      1、根据工程设计要求,在基材上相应位置钻孔,孔径、孔深及钢筋直径应根据施工设计要求或现场实验确定。
      2、钻孔孔壁应用硬毛刷刷净,并吹出灰尘,使孔内干净、干燥。
      3、钢筋应去除油污、锈蚀,并用丙酮擦拭干净。
      4、配胶前,先将甲、乙两组份胶分别在各自桶内搅拌2~3Min。然后按甲组分:乙组分=2:1的比例搅拌均匀,每次搅拌的胶水不宜过多,一般不超过5kg。(注:搅拌时甲、乙两组份胶不能同时使用同一个搅拌棒)
      5、向钻孔内注胶,应注意使孔内空气排出,注胶饱满。
      6、植筋时应旋转插入,直至孔底,保证锚杆垂直于基材。
      7、固化前不得摇动钢筋。
      8、重要部位的植筋要进行现场拉拔实验合格后方可进行下道工序。
      9、在常温下(25℃左右),甲、乙两组份胶混合后,可操作时间是30-45min。
      包装储运
      1、本品应密封储存在环境温度0℃~40℃干燥、清洁库房内,不得损坏包装。
      2、本品在常温下储存12个月,各性能均无明显变化,如超出12个月,经检测合格,仍可使用。
      3、本品为非危险品,可以通过民航、铁路、海运、公路连运托运。
      4、乙组份在长期贮存过程中容易出现变色现象,属正常,不影响产品基本性能和使
    对该产品咨询
    咨询内容
    联系方式
    联系人
    灌浆料相关产品
    更多灌浆料产品 >>
