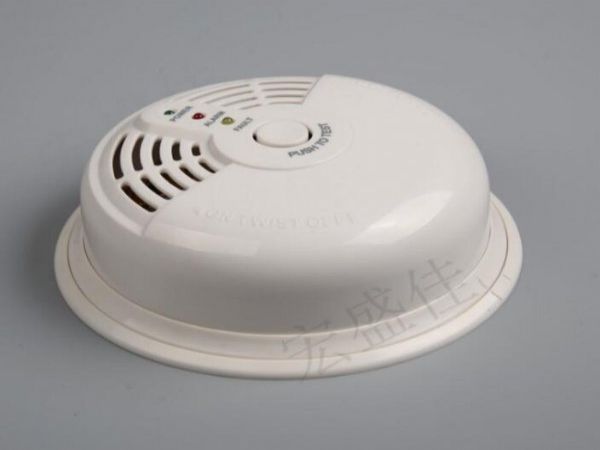

产品概述
HA-818X 型可燃
气体报警器（以下简称报警器）为高稳定性半导体
传感器,具有稳定高,灵敏度漂移小等特点。用于室内检测可燃气体的泄漏，预防气体泄漏造成的危害，广泛用于家庭、宾馆、公寓等存在可燃气体的场所进行安全监控。可以检测天然气、液化石油气，人工煤气。
当报警器感应到有可燃气体泄漏并达到报警器设定的报警浓度时,报警器红色LED闪烁,并发出报警声音。
高可靠性半导体式传感器
具有手动测试/自动复位功能
吸顶安装/底座可适用86盒安装
故障自动检测指示
可测天然气/液化石油气
产品参数
工作电压：AC110~220V/DC9V~28V
功 耗：正常监控状态≤3W
报警状态≤5W
报警方式：报警指示灯闪烁，蜂鸣器响
环境温度：-10℃～+50℃
相对湿度： ≤95％
报警分贝:85DB
环境湿度: ≤95％
安装方式:壁挂安装/吸顶安装
附加功能：联动
排气扇、
电磁阀联网形式:联网输出(NO,NC)/声光报警
外形尺寸:122*40MM
产品选型 型号 供电方式 感应气体 报警方式
独立式 HA-818X AC220V 煤气,天然气,液化气 现场声光报警
联网型 HA-818X-DC DC12V-24V 煤气,天然气,液化气
继电器输出
联网型 HA-818X-AC AC220V 煤气,天然气,液化气 继电器输出
配电磁阀 HA-818X-DCF AC220V 煤气,天然气,液化气 报警时关闭
管道阀门
安装注意事项
1. 首先确定所需检测的气体比空气重或比空气轻，比空气重的气体：液化石油气等；比空气轻的气体：天然气、人工煤气、沼气等。
2. 根据燃气的轻重在合适的地方安装探测器。
检测比空气重的气体时：安装于高出地面0.3-1.0米，距气源半径1.5米内；检测比空气轻的气体时：安装于低于
天花板0.3-1.0米，距气源半径1.5米内（详见下图)。
3.用安装
螺丝将探测器支架固定在墙面，挂上探测器。
4.家庭安装时还应注意，安装位置不能离燃气炉具太近，以免报警器受到炉具火焰的烘烤；不能安装在油烟大的地方，以免引起误报警或导致探测器的进气孔进气不畅，从而影响探测器的感应灵敏度；也不能安装于排气扇、门窗边与浴室水汽较大处。
5.按图正确的接线，所有的接线安装必须符合国家及地方的有效法规、标准。不恰当的连接将导致在发生燃气泄漏时，不能正常报警。
操作说明
1、报警器接线说明
1.1、接线前检查产品背后的标贴,确定产品的工作电压及输出功能，DC型工作电压为DC9-24V；AC型工作电压为220V。
包装盒中配有一条5PIN
端子线,
AC型:红线接交流
电源火线，黑线接交流电源零线。DC型:红线接
直流电源正极，黑线接直流电源负极。
1.2、继电器输出线的连接：
白线：为继电器输出公共端
黄线：为继电器输出常闭端
橙线：为继电器输出常开端
1.3、电磁阀输出线的连接：
橙线：为电磁阀信号输出的正极
黄线：为电磁阀信号输出的负极
备注：继电器输出和电磁阀输出功能，探测器不能同时具备这两种输出功能，接线时请检查产品背后的标贴，确定输出功能，再根据相应的功能来接线。
2、功能说明
2.1、接通探测器电源，电源指示灯绿色LED长亮，蜂鸣器“嘀”的一声，电路进入预热状态，这时红色LED与黄色LED交替闪烁,闪烁约三分钟后停止,表示探测器进入正常工作状态。预热期间禁止用气体测试。
2.2、当探测器探测到可燃气体泄漏并达到报警浓度时，报警指示灯红色LED闪烁，同时蜂鸣器发出“嘀－嘀”报警声。带辅助输出功能的继电器动作或电磁阀输出端输出脉冲信号关闭电磁阀。
2.3、当探测器内部的传感器发生故障时，探测器的黄色LED长亮，蜂鸣器长鸣。请断开电源,并与当地经销商联系维修处理。请勿私自拆开探测器,以免造成触电危险。
3、产品测试
3.1、本产品具有一个自检按钮,可用于检测探测器的LED及蜂鸣器是否能够正常的工作，当按下自检按钮时，探测器红色LED与黄色LED交替闪烁，蜂鸣器发出报警声。
3.2、禁止用打火机直接对准探测器气体对流窗进行测试，否则将会损坏探测器内部的传感器。如需测试，可将打火机的气体放入一个空置的塑料矿泉水瓶中,然后将矿泉水瓶的瓶口对准探测器的气体对流窗进行放气来测试。
执行标准:GB15322.2----2003
宏盛佳-
燃气报警器安装方式,吊顶式,吸顶式,壁挂式
宏盛佳_当现场有气体泄漏且达到报警浓度时,宏盛佳燃气报警器报警的同时输出一个 信号给
机械手,机械手90关闭阀门
宏盛佳-燃气报警器安装位置,天然气,城市煤气比空气轻,应安装离天花板往下0.3米为*佳,液化气比空气重,安装离地面往上0.3米*佳,
宏盛佳_严禁私自拆、装、移、改
天然气管道设备，禁止搬弄天然气表；
感谢您选用我司产品，我司产品三个月内有质量问题包换，二处保修，质量保证，欢迎来电咨询！
