ZW型自力式
温控阀不需外界能源而进行温度自动调节。它适用于蒸汽、热水、热油等为介质的各种换热工况。 广泛应用于供暖、空调、生活热水中的温度自动调节，以及特殊工况的温度自动调节，如化工、纺织、制药等生产工程。
工作原理：
ZW系列自力式温控阀是利用液体热胀冷缩原理，靠感温包内液体体积变化产生的压力来
调节阀门开度，以达到控制热源介质流量的目的，*终控制被加热介质的温度。
应用领域：
ZW系列自力式温控阀常应用于暖通空调系统
换热器及
换热机组；生活热水系统换热设备；生产工况热交换设备；热力除氧等环境。
产品优势：
无需外部
电源；造价低；安装简便快捷；操作维护简单。
技术参数：

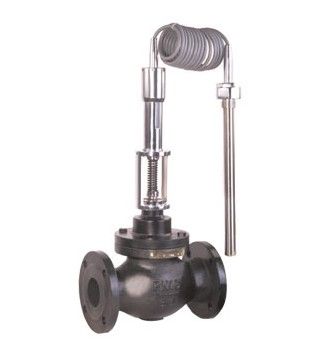

一、ZW系列自力式温控阀本体图
1. 阀体
2. 感温探头
3.
执行器总成
4. 毛细管
5. 调温旋钮
6. 指示标牌
7. 隔热架
8. 钟罩压塞
9. 联接
螺母二、技术参数表
型 号 公称直径 KV 值m3/h 外形尺寸 单侧连接
螺栓M×L×N
L H h M PN16 PN25
ZW32 DN32 13 180 350 360 G1 〃 M16×60×4 M16×60×4
ZW40 DN40 22 200 550 360 G1 〃 M16×60×4 M16×70×4
ZW50 DN50 30 230 560 360 G1 〃 M16×70×4 M16×70×4
ZW65 DN65 50 290 620 360 G1 〃 M16×70×4 M16×70×8
ZW80 DN80 78 310 650 400 G1 〃 M16×70×8 M16×80×8
ZW100 DN100 120 350 690 400 G1 〃 M16×80×8 M16×80×8
ZW125 DN125 190 400 730 490 G1 〃 M16×80×8 M22×90×8
ZW150 DN150 280 480 780 490 G1 〃 M20×80×8 M22×90×8
ZW200 DN200 400 495 830 490 G1 〃 M22×90×12 M22×100×12
ZW250 DN250 500 622 880 490 G1 〃 M22×90×12 M27×100×12
适用介质： 蒸汽 热水 导热油
调节范围：30℃ ~110℃ 毛细管长度：4 米
材质：球铁、碳钢 公称压力：PN16、PN25
注：毛细管长度如有特殊要求，请另行通知。 切勿用于直供水系统。DN15-DN25需现订货
订货说明:
订购ZW系列自力式温控阀建议提供以下参数，以便提供技术选型：
一次热媒温度、压力。
热负荷或工况要求。
