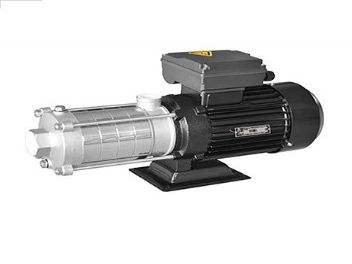

一、CHLF型卧式
不锈钢冲压多级
离心泵概述
CHL，CHLF 为非自吸型卧式
多级离心泵（以下简称泵），具有高效率、低噪声耐轻度腐蚀及结构紧凑、外型美观、体积小、重量轻等特点。
CHL，CHLF型
卧式多级离心泵产品使用条件
介质温度：常温型-15℃~+70℃；热水型-15℃~+110℃；
·流量范围：0.5~28m3/h；
·*大压力：10bar；
·介质酸碱度范围：pH5~9；
·*高环境温度：+40℃；
·*大吸入压力受*大工作压力的限制；
·*小进口压力：参照NPSH曲线；
二、CHLF型卧式不锈钢冲压多级离心泵使用范围
产品适用低粘度、中性、非爆炸性、不含固体颗粒或纤维的液体，被输送的液体不能对泵的材料具有化学腐蚀性。(油或以油为主的液体可以用特殊型号的泵输送)；
·空调系统的循环；
·冷却系统；
·水处理（水的净化）；
·工业清洗系统；
·液体的输送、循环和提升；
·热水和冷水；
·食品、饮料、农业等配料系统；
三、CHLF型卧式不锈钢冲压多级离心泵结构示意图
序号 名称 材料 AISI/ASTM 序号 名称 材料 AISI/ASTM
2
堵头 不锈钢 AISI304 3
轴承 碳化钨
4 叶轮 不锈钢 AISI304 5 轴 不锈钢 AISI304
6 出水导叶 不锈钢 AISI304 8
机械密封 9
电机端盖 铝合金 10 底座 铸铁 ASTM25B
11 拉杆 不锈钢 AISI304 12 导叶 不锈钢 AISI304
13 支撑导叶 不锈钢 AISI304 14 叶轮隔套 不锈钢 AISI304
1 进水体 不锈钢 AISI304 7 出水体 不锈钢 AISI304
1 进水体 铸铁 ASTM25B 7 出水体 铸铁 ASTM25B
四、CHLF型卧式不锈钢冲压多级离心泵性能参数表
型号/Model 电机/电压 功率（W） 扬程（m） 流量m3/h 进水口 出水口
CHLF2-10 370 9
CHLF2-20 单相/三相 370 15 2 G1 G1
CHLF2-30 220V/380V 370 22
CHLF2-30 550
CHLF2-40 550 29
CHLF2-50 550 36
CHLF2-60 750 44
CHLF4-10 370 9
CHLF4-20 单相/三相 370 15 4 G1¼ G1
550
CHLF4-30 220V/380V 550 23.5
750
CHLF4-40 750 31
CHLF4-50 1100 39
CHLF4-60 1100 47
CHLF8-10 单相/三相 750 9 8 G2 G2
CHLF8-20 220V/380V 750 18
CHLF8-30 1100 27
CHLF8-40 1500 35
CHLF8-50 2200 45
CHLF12-10 单相/三相 750 9.5 12 G2 G2
CHLF12-20 220V/380V 1200 19.5
CHLF12-30 1800 29.5
CHLF12-40 2400 39.5
CHLF12-50 3000 50
CHLF16-10 单相/三相 1100 10.5 16 G2 G2
CHLF16-20 220V/380V 2200 21.7
CHLF16-30 3000 34
CHLF16-40 4000 45
CHLF20-10 单相/三相 1100 10 20 G2 G2
CHLF20-20 220V/380V 2200 22
CHLF20-30 4000 34
CHLF20-40 4400 46.5
五、CHLF型卧式不锈钢冲压多级离心泵运行中的维护与保养
1、进水管路必须高度密封，不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检査泵运行中电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检査，必要时可更換易损零件及轴承，机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
