GQF-C型桥梁
伸缩装置三角筋带板采用两条热轧整体成型的C形
型钢为边梁，嵌入
伸缩缝橡胶
止水条为伸缩体，并配以三
角钢筋和锚固
钢板所组成的锚固系统。其结构简单，安装方便，建筑高度较U型环带板的高一些！

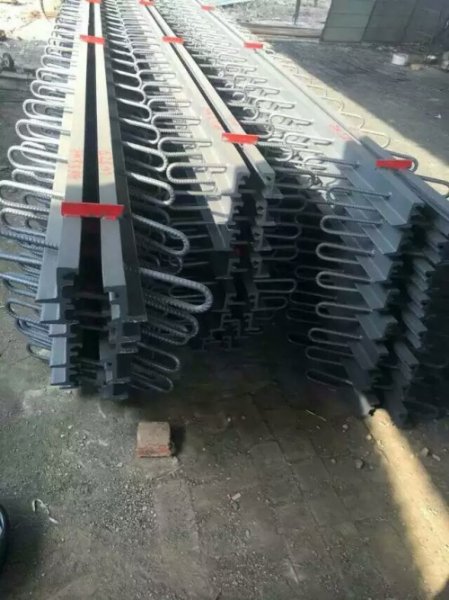

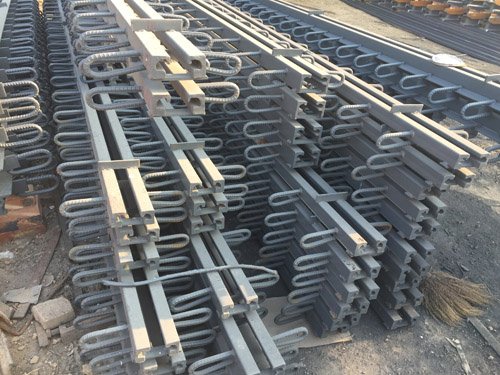

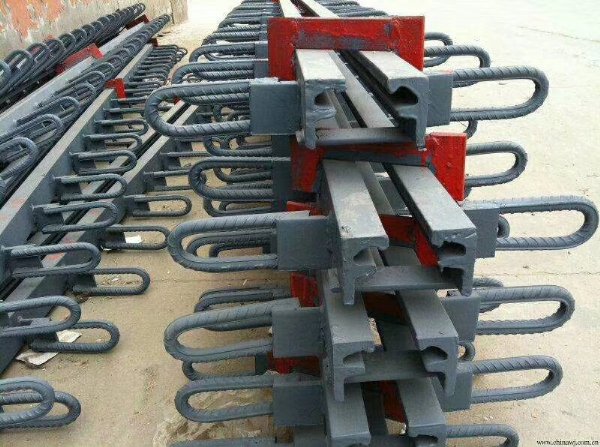

GQF-C型桥梁伸缩装置三角筋带板GQF-C型桥梁伸缩装置三角筋带板
GQF-C型桥梁伸缩装置三角筋带板具有以下特点:
(1)由热轧整体一次成型的C型
异型钢、伸缩缝
橡胶止水条.三角
钢筋和锚固钢板组成的锚固系统。结构简单，伸缩装置较高，可以深入伸缩缝安装槽内，牢固可靠。
GQF-C型桥梁伸缩装置安装图纸
(2)伸缩缝橡胶止水条，也叫鸟形防水密封
胶条嵌固在异型钢的型腔内，防水性能优良，不易顾落且便于更换。
(3)三角筋钢环锚在钢板上，钢板锚固在c型钢上，增加了锚固面积，具有较强的锚固能力，锚固可靠。
(4)在使用过程中异型钢通过混凝士将力传递给梁体，降低了异型钢损坏的概率，使得异型钢具有较长的使用寿命。(5)伸缩缝高度高，伸缩缝高度在16厘米左右，所需要的预留槽区安装深度深，一般20厘米以上的安装槽都可以安装。
由于C形钢本身截面尺寸较小，在混凝士上的支承面宽度仅为30mm,因此，该伸缩装置对梁端的齐平度要求较高，否则由于预制梁的长度误差或安装误差，会造成C形钢局部无可靠的混凝土支承，锚筋受力过大，使锚固区路面混凝土开裂。
GQF-C型桥梁伸缩装置三角筋带板中间橡胶
密封条其技术要求：
（1）、采用
氯丁橡胶(CR)的伸缩装置适用于温度为-25C~+609C地区。
(2)、采用天然橡胶(NR)和三元乙丙橡胶(EPDM)的伸缩装置适用于温度为-40°C~+60％C地区。
