CK210SP迷你型数控
车床◆该小型
数控车床用于加工中小型轴类、盘类零件,可以车削各种螺纹、圆弧、圆锥及回转体的内外曲面,应用于高校创客创新实验室、企业科研单位实验室打样品、高校职校数控教学培训等行业。
◆该
机床品X、Z轴采用高精度研磨滚珠
丝杆、配置集成一体化润滑系统、使用220伏电压、配置4工位电动刀架、运动轴配置伺服
电机。可以实现轴类、盘类的内外表面,锥面、圆弧、螺纹、镗孔、铰孔等机械加工,也可以实现非圆曲线加工。根据用户的需求,可选配不同的数控系统和附件。
主要技术参数
床身上更大回转直径 210 mm
更大工件长度 300 mm
重复定位精度 0.02mm
系统分辨率 0.001mm
主轴孔径范围 26 mm
主轴孔径锥度 MT3
主轴转速级数 G代码控制无级调速
主轴转速范围 300-1750 rpm
卡盘直径 100mm
刀架类型 4工位电动刀架
刀具尺寸 10×10mm或12×12mm
X轴行程 80 mm
Z轴行程 300 mm
X轴快速进给速度 4000 mm/min
Z轴快速进给速度 6000 mm/min
XZ轴电机 450W
伺服电机电子手轮 4轴三档电子手轮
数控系统 980TB工业面板数控系统
尾座套筒直径 20 mm
尾座套筒锥度 MT2
尾座套筒行程 50 mm
主轴电机 1.1 kw
冷却泵电机 0.125 kw
机床重量 200 kg

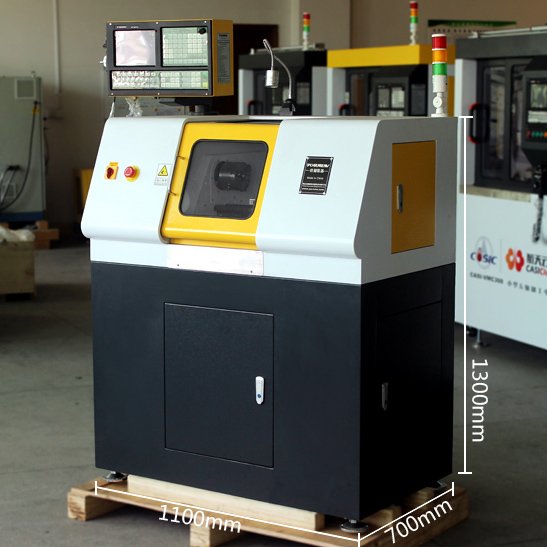

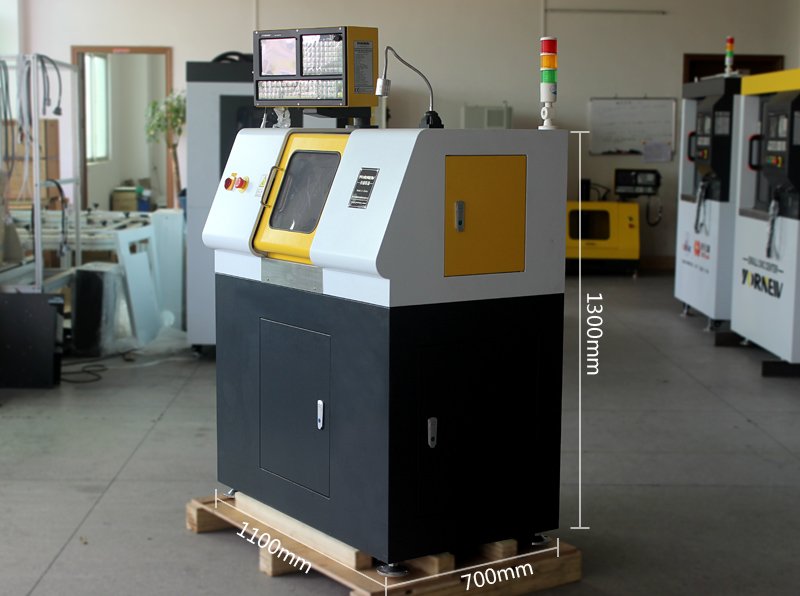

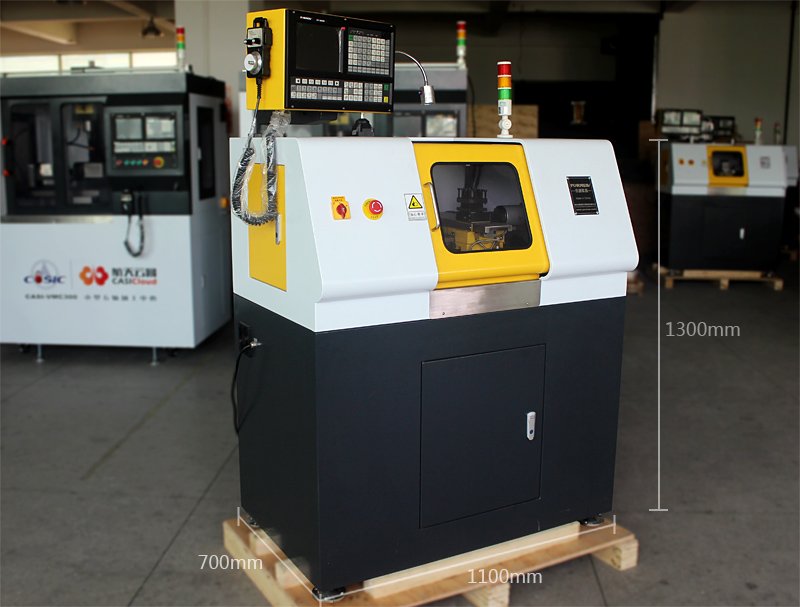

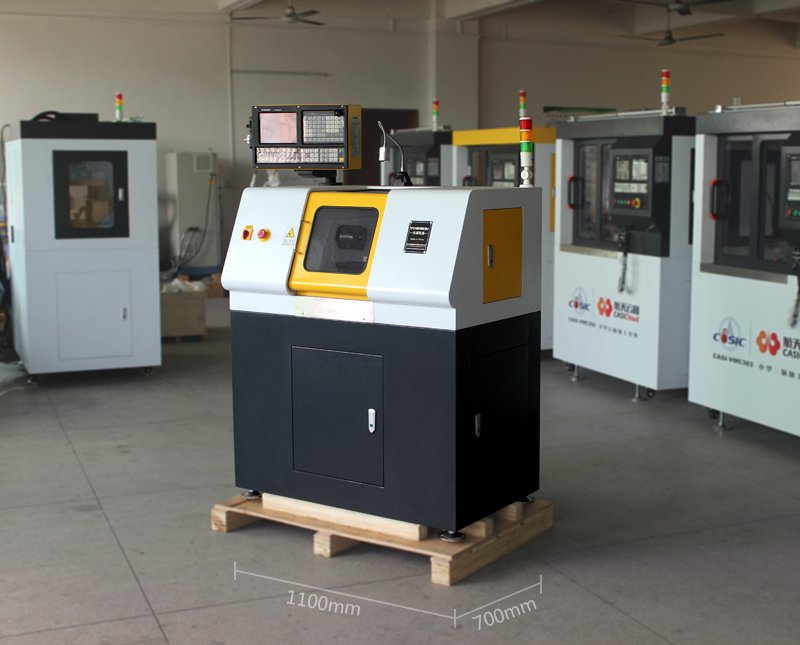

外形尺寸 1100×700×1300mm
