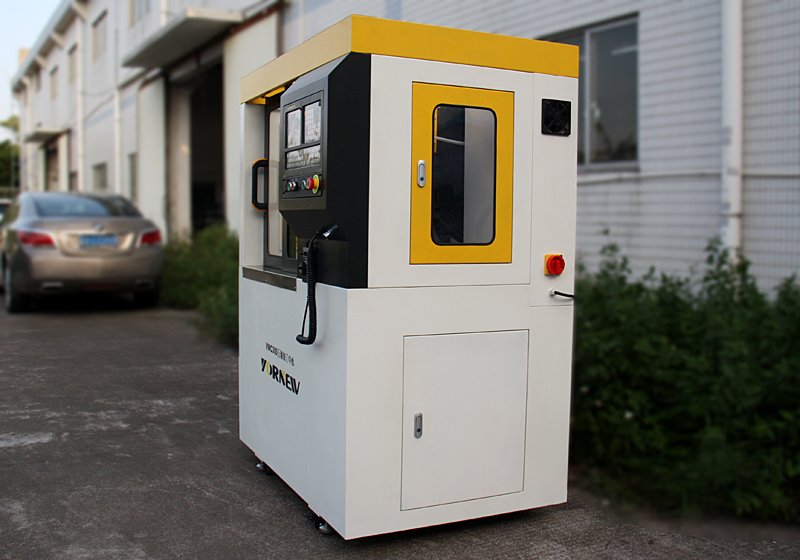

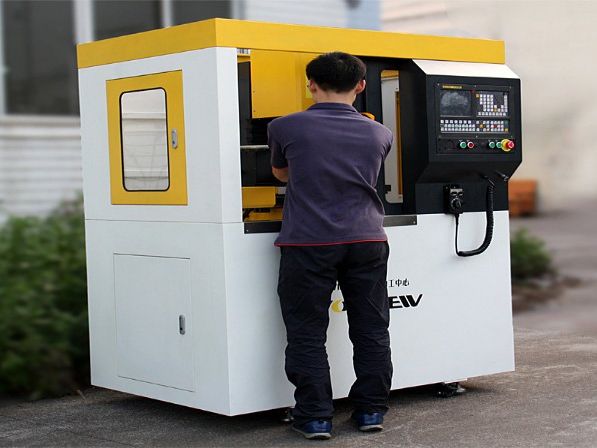

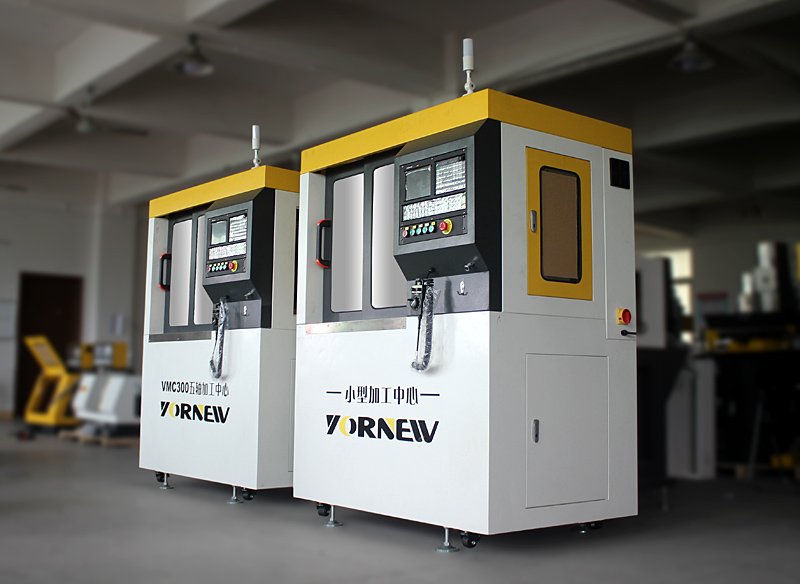

小型五轴加工中心VMC300

  • 价格:电询
  • 联系:吴经理 0757-25566186 13652923051
              联系我时请告知是在建材采购网看到的
  • 公司:佛山市顺德区育能装备有限公司
  • 产品介绍
    型号:VMC300
    名称:小型五轴加工中心


    显著特点
    1、 使用220伏电压,占地小,耗电少,采用全封闭安全设计结构,提高观摩安全性的同时又保障机器的结构稳固性美观;
    2、高强度树脂砂铸件,功能加大,5轴联动,配置YORNEW M5五轴联动数控系统,适用国际通用程序,故障自动检测报警功能、断电记忆功能;
    3、配置精密高速主轴单100-24000rpm,变频G指令控制主轴转速,主轴电机功率1.5Kw;
    4、配置8工位快速换刀系统,换刀时间4S,使用气压0.6 Mpa,可极大提高复杂产品的加工效率及加工精度;
    5、采用C3级精密双螺母滚珠丝杆,经中周波热处理及精密研磨,各轴施以预拉减少热变形,定位及重覆精度高;
    6、XYZ轴采用伺服电机,*快移动速度10000mm/min;
    7、机器采用雷尼绍激光干涉仪精确检测,确保各轴精度背隙,保证定位精度;
    8、带工冷冷却系统,配有5轴电子手脉三档可调极大地方便操作和对刀,机器配置有自动间歇润滑系统;
    9、配有移动脚轮和水平脚垫,放便设备的移动与定位;
    10、加工材料广泛,可以加工钢件、铜件、铝件、塑料件等。

    适用行业:小零件加工、模具厂、印刷机械厂、机械配件厂、首饰加工厂、职业数控教学、科研开发等。

    技术参数
    ●重复定位精度:0.02mm
    ●*大钻孔直径:13Mm
    ●*大铣削直径:13Mm
    工作台:450×160mm
    ●X\Y\Z轴行程:300\175\270mm
    ●A轴行程:+60~-120度
    ●B轴行程:360度
    ●刀库:自动旋转式8工位
    ●*快换刀时间:4S
    ●轴联动性:5轴联动
    ●数控系统:YORNEW M5五轴数控系统
    ●*快移动速度:10000mm/min
    ●*快切削进给:1-4000mm/min
    ●五轴减速结构:诣波减速
    ●电子手脉:5轴三档可调
    ●主轴端部至工作台面距离:320mm
    ●工作台面距地面高度:780mm
    ●工作台 T 型槽尺寸 :12 mm
    ●工作台 T 型槽个数:3
    ●主轴转速:100-24000 转/分钟
    ●主轴电机功率:1.5 KW
    ●系统分辨率:0.001mm
    ●指令编程格式:全面兼容国际标准G代码和多种CAM软件(MasterCAM,UG等)
    ●使用气压:0.6Mpa
    ●工件冷却方式:水冷循环
    ●润滑系统:自动润滑系统
    ●使用电源:AC220V/50Hz
    ●外形尺寸:1360× 990 ×1800 mm
    ●重量:450 kg
    随机配件:工件冷却系统、电子手轮、刀柄、刀柄拉钉、刀柄扳手、ER锁夹头、麻花钻头1把、铣刀2把、平口钳、双头扳手、外六角螺栓垫圈、T形螺母、脚轮4个,水平脚垫4个,数控系统说明书、数控系统电气接线说明书、硬件说明书
