钢筋锯切套丝打磨一体机

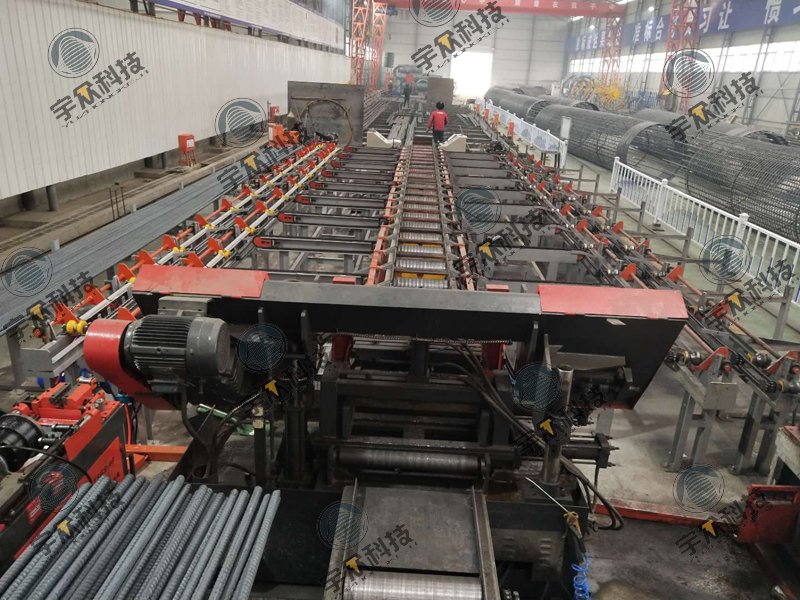

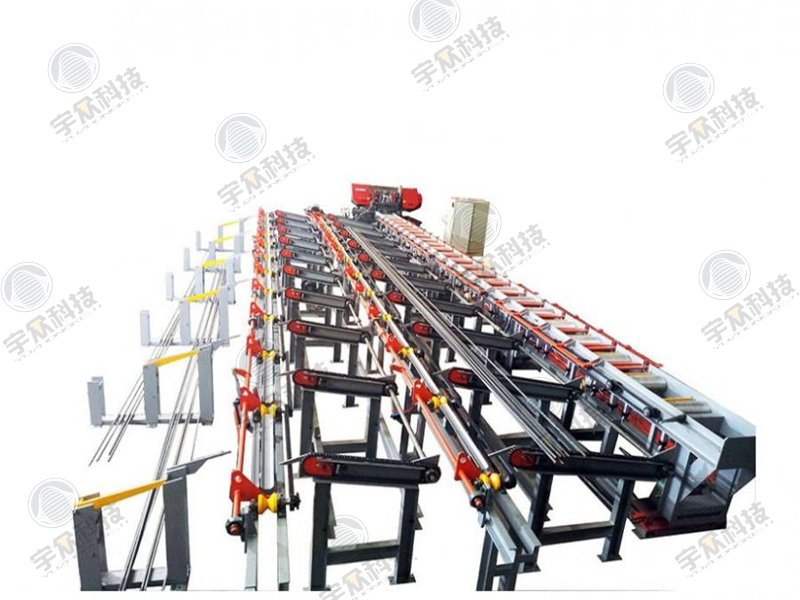

一、设备简介
1.钢筋锯切套丝打磨一体机，又名数控钢筋锯切套丝线，是我公司针对国内
螺纹钢筋的连接，整体结合国际技术，自主研发的集电气、液压、气动于一体的全自动钢筋钢筋锯切
套丝机，可自动完成直径12～50mm，强度HRB335、HRB400、HRB500的钢筋锯切，具有切削效率高、自动定尺、节能省料、操作简单等特点。
2.设备原料存储架采用大吨位存储，并与棒材自动
上料机配合使用，上一个来回尚未结束时即可进行下一步配料，节省来回周期；全自动送料辊道，避免原料的二次搬运；钢筋输送、翻转、传递等由机械完成；钢筋输送滚采用 V 型耐磨辊进行，具有耐磨、减噪音、寿命长等特点；滚丝主机头实现了自动夹紧、送进、滚丝。
3.锯切效率：每天（10小时）锯切套丝约800~1000个丝头、400~500根钢筋。
二、设备优势
1.可自动完成对钢筋端头的自动切断，切头端面平整，可直接套丝。
2.钢筋定尺机构采用伺服
电机控制，通过
伺服电机驱动
丝杠机构来调整锯切刀口与定位挡板之间的距离，采用
编码器测量，
定尺精度高，可达±2mm，可锯切各种长度的钢筋。同行业很多厂家仍然采用
变频电机控制，精度较差。
3.对钢筋长度的自动定尺，钢筋长度剪切准，齐头钢筋尾料短可达到1cm，提高材料的利用率。
4.锯切主机生产效率高，可对原料钢筋的两端自动定尺齐头，锯口宽度达到600mm,一次锯切17根Φ20的螺纹钢在一分钟左
右；锯切主机采用双立柱设计，升降平稳，锯切稳定；钢筋压紧采用液压
油缸两侧压料，压力大，锯切过程中，钢筋不会转
动，减少对
锯条的损伤，钢筋切头均匀。

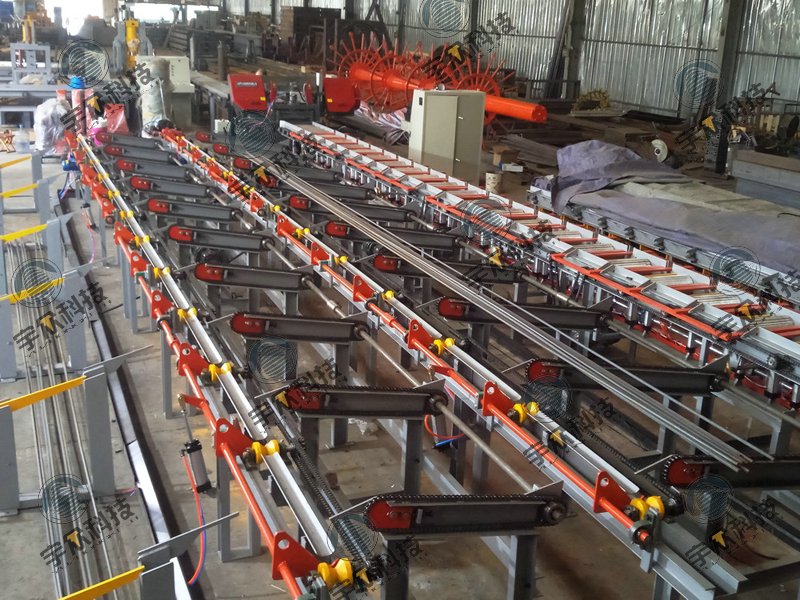

5.一级套丝辊道输送平台采用
链条式传动，可对齐头后的钢筋临时储料，实现加工作业的流水线作业，减少设备的二次搬运，提高生产效率。
6.套丝辊道采用V型轮输送，无需人工辅助，保证钢筋自动输送至套丝机，套丝完成后可自动翻至下一个工序；V型采用耐磨材料，使用寿命高。
7.加强型套丝机，使用寿命长，可实现钢筋的自动夹紧、自动剥肋套丝，降低工人劳动强度，提高生产效率。
8.设备可根据钢筋一端套丝或是两端套丝自动选择套丝流程，也可以根据客户要求。
三、技术参数：
型号 YZJ-600
锯切宽度（mm） 600
轨道宽度（mm） 450
锯切直径范围（mm） Φ16~Φ50
钢筋传送速度（m/min） 90
钢筋长度范围（m） 3.0~12
长度误差（mm） ±2mm
锯切进给速度 无级调速
夹紧方式 液压
主电机功率（KW） 4
油泵电机功率（KW） 1.1
冷却泵功率（W） 60
装机总功率（KW） 40
锯切线外形尺寸（长×宽×高）（mm） 27000*7000*2000
●锯切能量表 （三级钢，HRB400MPa）（注意：锯切钢筋数量要在能量级以内）
钢筋直径 Φ16 Φ20 Φ25 Φ28 Φ32 Φ40
锯切根数 22 18 15 13 11 9
四、售后服务
1.设备安装：由用户提前通知，在*时间内到现场安装（根据合同约定）。
2.设备维护：
（1）公司提供终身维护服务，非人为导致的配件损坏，质量保证期内免费供应；质量保证期后只收取基本成本费。
（2）设备使用过程中遇到问题时，我方保证在15分钟内指派专业人员电话解决问题，给于答复，如需要技术人员
到现场解决问题时，我司将安排经验丰富的售后工程师赶往工地现场指导。
3.响应时间：24小时服务热线
