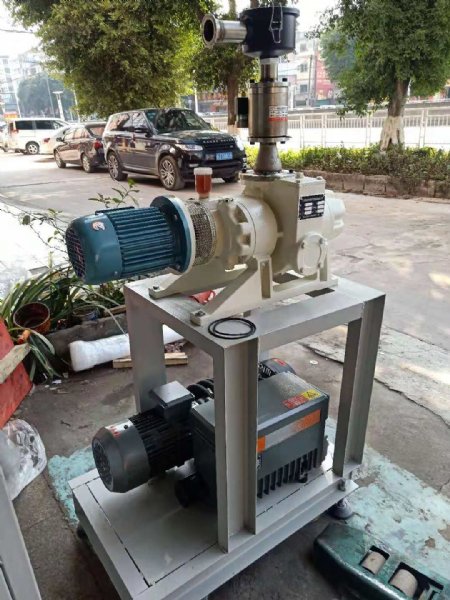

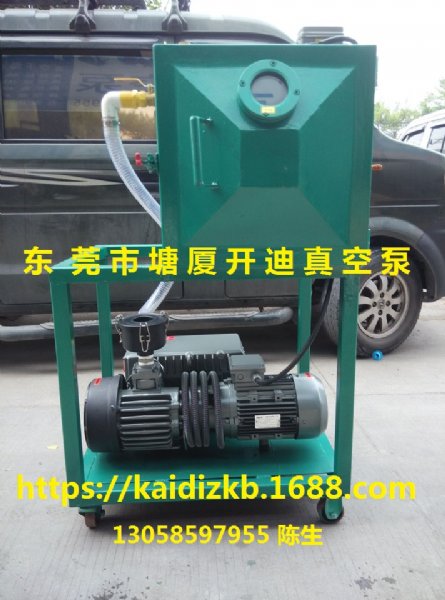

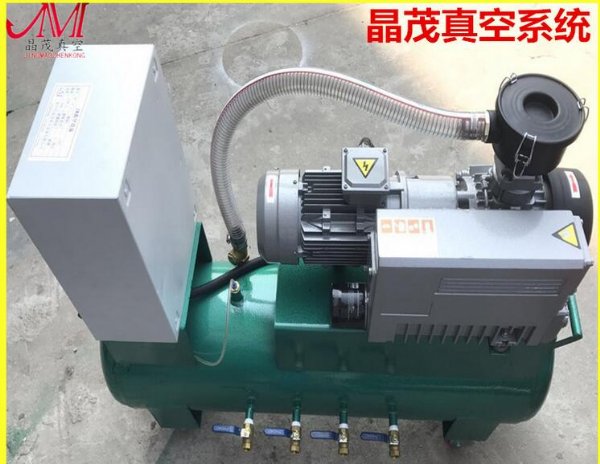

一、产品说明
1．使用：
此
真空泵可用于抽除空气和其它干燥、*、无腐蚀性、非易爆气体，不可用于抽除与泵油会发生化学反应的、含有颗粒尘埃的气体。（若附有气镇装置，还可以抽除一定量的可凝性气体）
抽除比空气密度高的气体会导致真空泵机械负荷与热负荷增加，在没有得到本公司的认可，请禁止这样使用。
本真空泵不允许用于易爆工作环境中使用。
如果真空泵配有浮子阀及回油管，可用连续工作。（使用时请务必遵守注意事项，请参见本说明书中的——油循环和安装与调试）
此真空泵极限压力已得到验证。
2． 本产品所有零部件加工、装配成品质量符合产品图纸及相关技术要求，符合JB/T 5971—1992 与JB/T 6533—2005 的有关规定，密封零部件符合JB/T 109l—1991与JB/T 109l—1991的有关规定，符合GB/T 19956．1—2005 与GB/T 19956．2—2005《容积真空泵性能测量方法》的有关规定，符合GB/T 21271—2007《真空泵噪声测量》与标准DIN45635的有关规定。
3. 产品结构及工作原理：
在缸体内，转子④是通过端盖的偏心孔安装固定的，紧靠左部⑦几乎与缸体腔壁接触。转子
叶片③安装在多个转子槽中。当转子④开始转
动，由于离心力作用叶片③抛出后沿缸体内部
滑动，将缸体和转子之间的空间分隔成数个工
作腔。当工作腔和进气口①相连时，吸入气体。
随着转子④的继续转动，被吸入的气体被压缩，
进而排除到油箱内。恒定的压力差使真空泵润滑
油进入压缩腔。
润滑油和被抽气体一起排入油箱
内，通过重力作用和油
过滤器网⑥以及排气过
滤器⑿的作用下使得油、气分离，润滑油回落到
油箱底部，再次进入工作腔（油循环），不含油
的气体通过排气过滤器排向大气。
为了避免吸入固体颗粒，真空泵在进气口处安装了进气滤网⑿。
为了避免关闭
电源后，叶片逆向旋转，真空泵安装了
止回阀②。（此阀不能作为真空系统止回阀或
切断阀使用，而且关闭真空泵后，此阀不能防止油被吸入真空系统内。）
如果真空泵配有气镇阀⑾（可选）：少量空气通过气镇阀进入真空泵腔体内，连同工艺气体一起被压缩，这样可防止真空泵内工艺气体中可凝气体成分的冷凝（参考“操作注意事项）。
气镇阀配有纸质
滤芯。（如果气镇阀配有
球阀，则通过球阀，气镇阀能够部分或全部关闭。）
4.冷却
此真空泵的冷却方式如下：
--通过真空泵及油箱表面散热；
--通过来自驱动
电机风扇轮的气流散热；
--通过工艺气体自行散热；
--通过来自真空泵轴上风扇轮的气流散热；
--通过油路散热。
5.开启/关闭开关
此真空泵无开启/关闭开关，真空泵的控制需在安装过程中提供。
