斜床身数控
车床是一种高精度、高效率的自动化
机床。配备多工位刀塔或动力刀塔，机床就具有广泛的加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。
Eco Turning Center 斜床身车削
数控车床是BOSUNMAN开发的整体斜床身高效型车削机床，她具有简单稳定的整体结构，配备BOSUNMAN自主研发的伺服直驱刀塔，为您的投资带来更快的产出。
ETC系列斜床身数控车床(ETC系列线轨刀塔车床)产品特点：
1、床身整体式铸造，45°倾斜床鞍，大幅
提升机床刚性并带来更优的排屑能力。
2、机床主轴
轴承采用精密配对轴承结构，可得到高精度、高承载能力，高转速的优化组合，持久耐用
3、X/Z向均采用台湾HIWIN线轨，减少了机床磨损，线轨的超大尺寸预加负荷减少导轨间隙，增加了加工精度
4、标配伺服直驱刀塔，对边换刀仅需0.6s，在提供更高的定位精度的同时，同步提升加工效率。
5、全防护机床，优异的防水、防屑能力

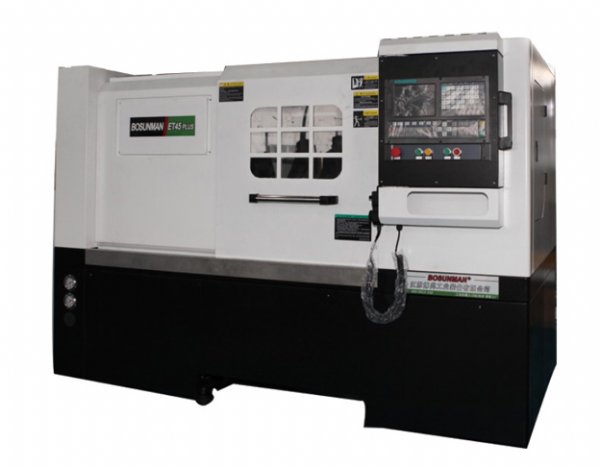

ET系列斜床身数控车床(ET系列线轨排刀车床)技术参数:
项目 单位 ET35 ET40
TRAVELS 行程
X-axis travel X轴行程 mm 350 350
Z-axis travel Z轴行程 mm 350 300
ACCURACY 精度
Positioning 定位精度 mm 0.01 0.01
Repeatability 重复定位精度 mm 0.004 0.004
SPINDLE 主轴
Spindle Through Hole 主轴通孔/卡盘通孔 mm Ø56/ 0 Ø66/ 0
Speed *高转速 rpm 3500 2500
Drive System 主轴驱动系统
Spindle Motor Power (cont./30min) 主轴功率 kw 5.5/7.5 7.5/11
*大扭矩 Nm 36 50
Processing capacity 加工能力
Max Diameter Rotary *大回转直径 mm Ø400 Ø450
Max Diameter *大加工直径 mm Ø250 Ø250
Standard Diameter 标准加工直径 mm Ø100 Ø160
Max Working Length *大加工长度 mm 300 280
X Axis Fast-Moving X轴快速移动速度 m/min 25 25
Z Axis Fast-Moving Z轴快速移动速度 m/min 25 25
TOOL 刀架
Capacity 数量 pcs 依据情况 依据情况
Tool Diameter 刀具规格 mm □20/ Ø25 □20/ Ø25
Tool To Tool 刀对刀换刀时间 s
GENERAL 其他
Machine Weight约重 kg 1600 1800

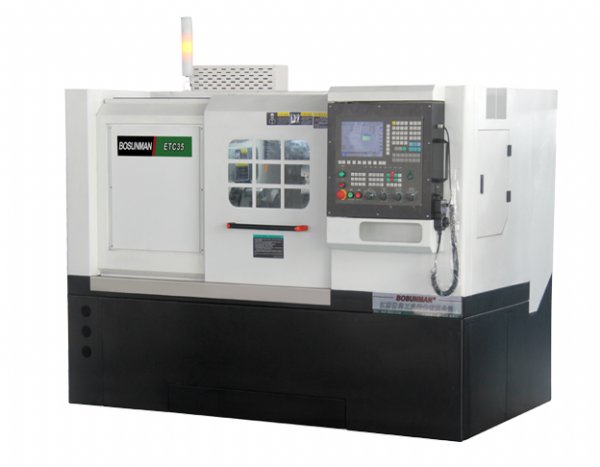

ETC系列斜床身数控车床(ETC系列线轨刀塔车床)技术参数：
项目 单位 ETC35 ETC45 ETC50
TRAVELS 行程
X-axis travel X轴行程 mm 165 200 235
Z-axis travel Z轴行程 mm 350 350 350
ACCURACY 精度
Positioning 定位精度 mm 0.01 0.01 0.01
Repeatability 重复定位精度 mm 0.004 0.004 0.004
SPINDLE 主轴
Spindle Through Hole 主轴通孔/卡盘通孔 mm ?56/ 0 ?66/ 0 ?82/ 0
Speed *高转速 rpm 3500 2500 1800
Drive System 主轴驱动系统
Spindle Motor Power (cont./30min) 主轴功率 kw 5.5/7.5 7.5/11 11/15
*大扭矩 Nm 36 50 70
Processing capacity 加工能力
Max Diameter Rotary *大回转直径 mm ?400 ?450 ?550
Max Diameter *大加工直径 mm ?300 ?350 ?400
Standard Diameter 标准加工直径 mm ?160 ?230 ?250
Max Working Length *大加工长度 mm 300 300 300
X Axis Fast-Moving X轴快速移动速度 m/min 25 20 20
Z Axis Fast-Moving Z轴快速移动速度 m/min 25 25 25
TOOL 刀塔
Capacity 数量 pcs 8/12 8/12 8/12
Tool Diameter 刀具规格 mm □20/ ?25 □25/ ?32 □25/ ?32
Tool To Tool 刀对刀换刀时间 s 0.15/0.5 0.2/0.6 0.2/0.6
GENERAL 其他
Machine Weight约重 kg 1800 2400 2800
斜床身数控车床主要应用于汽车配件、水暖阀门、模具等行业。也适合批量加工复杂、尺寸繁多、精度要求高的轴类、盘类等零件，能自动完成内外圆、沟槽、锥面、球面、各种公、英制螺纹等回转体的切屑加工。
为了保证斜床身数控车床的工作精度，延长使用寿命，必须对自用斜床身数控车床进行合理的维护保养工作。车床维护的好坏，直接影响工件的加工质量和生产效率。当车床运行500h以后，需进行一级保养。斜床身数控车床保养工作以操作工人为主，维修工人配合进行。保养时，必须首先切断电探，然后按保养内容和要求进行保养。
