中温

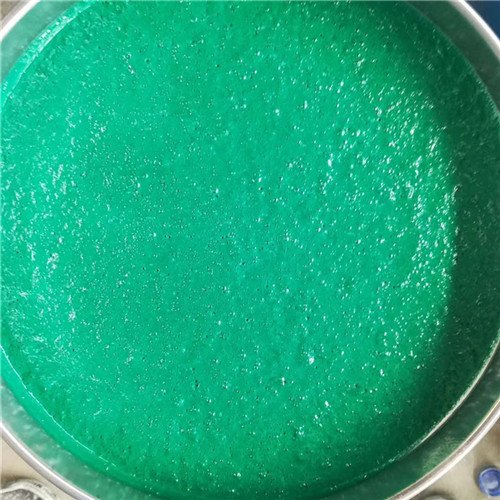

玻璃鳞片厂家施工表面处理的方法
干法喷砂或喷丸用于表面处理，详细施工要求如下：
预处理
（1） 需防腐蚀处理的表面焊缝上的焊瘤、焊渣、飞溅物均应打磨掉。
（2） 结构转角、表面凹凸不平及焊缝表面应打磨平整或圆滑过渡。
（3） 油脂、油污应用酒精（工业纯）或（工业纯）彻底除净。
喷砂（丸）除锈
（1） 喷砂（丸）除锈（包括质量检查及涂刷一道
底漆）应在8h内完成。
（2） 对于大型设备，无法在8h内完成时，可采用分段喷砂（丸）的办法。即先对一定面积进行喷砂（丸）除锈，经检验合格后涂刷一道底漆，待底漆固化后，再对剩余部分喷砂（丸）除锈，此时应对已涂底漆加以保护，并在其继续喷砂（丸）端至少应留出50mm的距离。使能交叉喷砂，从而保证喷砂（丸）的质量。余类推。喷砂（丸）检验合格表面在涂一道底漆前应用酒精清洗。
（3） 喷砂（丸）所达到的质量等级按照GB 8923-88《涂装前
钢材表面锈蚀等级和除锈等级》Sa2 1/2，要求完全除去金属表面上的油脂、氧化皮、锈蚀产物等一切杂物，并清除粉尘。残存的锈斑、氧化皮等引起轻微变色的面积在任何100×100mm2的面积上不得超过5％，粗糙度应达到40—70μm。
在目前国内的防腐蚀工程应用中，工程施工厂家有众多的树脂选择空间，包括环氧树脂、不饱和树脂、双酚A型不饱和树脂和
乙烯基树脂等，*后综合各种情况，我司*后决定选用CH-2乙烯基树脂乙烯基树脂作为目前国内外主流的防腐蚀树脂具有更好的耐腐蚀特性，包括耐碱性和耐酸性等，目前国外基本上90％以上采用乙烯基树脂，市场上虽然有一些防腐蚀树脂的以供选择，但有时质量水平差异较大，如一些而双酚A不饱和树脂（如3301等），同时相对而言，双酚A不饱和树脂的耐腐蚀特性相对较差，尤其在耐氟化学介质、耐碱等情况下，耐腐蚀性能较差；
