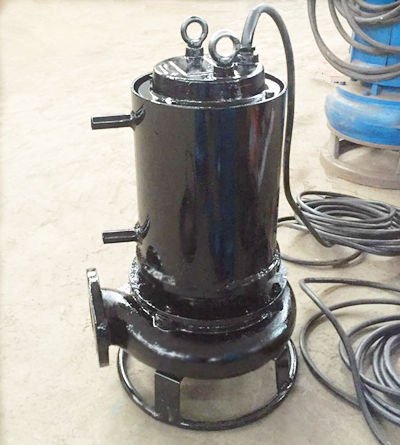

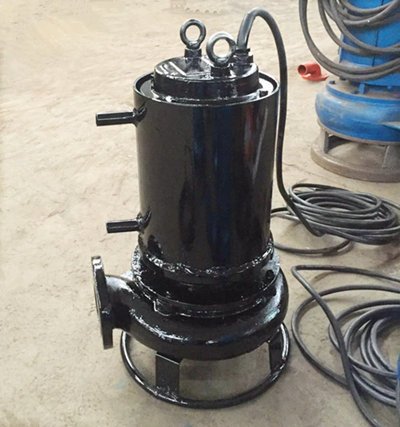

HSQ(R)型高效耐磨潜水
抽沙泵系列是
电机与
水泵同轴潜入介质中工作的水力机械，该泵过流部件采用高合金耐磨材料制造，具有较好的耐磨性，过流通道大，适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质。 可广泛用于矿山、电力、钢铁冶金、煤炭、化工、环保、建筑、清淤工程等行业输送含有磨蚀性固体颗粒的浆体。如选矿尾矿抽砂、金矿淘沙金、冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流抽沙清淤等。
工作原理
HSQ潜水抽沙泵除主叶轮外在底部增加一套搅拌叶轮，电机轴带动水泵叶轮、搅拌叶轮旋转，将能量传递给浆体介质，使沉淀淤积的泥渣、
砂浆等搅拌均匀，进而抽取，使水泵在没有辅助装置的情况下可实现高浓度输送。
结构特点
1. 整机为干式下泵型，电机采用油室密封方式，内设
机械密封，能有效防止高压水和杂质进入电机内腔。
2. 叶轮和搅拌叶轮等过流部件采用高硬度的耐磨合金制造，耐磨、耐腐、排污能力强，能通过较大的固体颗粒。
3. 电机潜入水下，吸渣率高，清淤更彻底，且不受吸程限制，适合深水作业。
4. 整体设备简化，除主叶轮外，加设搅拌叶轮，将沉积的淤渣喷击成湍流，抽取浓度大。不需配备辅助搅拌装置或喷射装置，操作简便，机组总投资降。
5. 搅拌叶轮直接接触沉积面，通过下潜深度控制浓度。在介质比重大的情况下可以通过加装辅助装置，增加介质浓度。
使用条件
1．
电源为50HH/60HH/380V/415V/660V/1140V三相交流电源，配电
变压器的容量为2-3倍电机额定容量。（订货时注明电源条件）
2．常温下，介质温度不得超过50℃，R型不能超过140℃，不含易燃易爆性气体。
3．介质中固体颗粒的浓度：灰渣为45％，矿渣为60％ 。
4．机组潜水深度：不大于40米，潜水深度以淹没电机为准。
5．机组在介质中的工作位置为立式，上部悬挂定位。

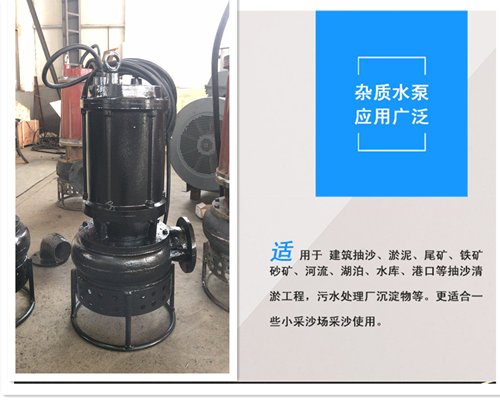

适用范围：
1. 吸取江、河、湖、海等水底黄沙.
2. 河道、湖泊、水库、城市内河等清淤工程；
3. 港口、码头、航道等深水疏浚工程，泥沙治理等；
4. 污水处理厂、钢铁厂、热电厂等的沉淀池渣浆及泥浆、沙石的清理；
5. 大口径深井、沙桩、市政
管道及桥墩施工的排沙清淤；
6. 高温废渣、
锅炉高温粉浆、耐热
氧化铁皮、冶金等高温渣浆排放；
7.
金刚砂、尾砂矿、
石英砂矿、稀土矿等抽取矿粉，砂浆等；
8. 沿海吹填造地、卸沙填海、电站蓄水调沙等；
9. 洗煤煤浆、煤渣、电厂
粉煤灰浆、煤泥抽取，输送；
10. 陶瓷、
大理石粉等各种浆体物料的输送，清除工作；
11. 输送其他含有较大固体颗粒的砂浆类介质。
3. 友情提示
1）只有闭式系统存在出口压力，开式系统出口压力为0.
2）水泵配套电机功率是按照中等浓度（介质密度1.3）计算，当用于较高浓度输送时应重新复核。
3）当介质不能淹没电机或介质温度大于140℃时，应选用冷却罩强制冷却，冷却水压力2-3kg，冷却水流量5-8立方/小时。
4）水泵出口应设置阀门，水泵开机时应关闭阀门后启动电机，待正常运转后逐渐打开阀门。
5）停机时必须先关闭阀门再切断电源，以防止管路水锤造成水泵严重损坏。
安装与使用
本公司生产的潜水抽沙泵，机泵同轴，结构紧凑，效率高，安装维护方便，运行经济，适应性强，其安装方式有移动式安装和固定式安装，固定式安装又分为自动耦合安装与固定干式安装，移动式安装又叫自由式安装。
自动耦合安装
自动耦合安装装置可以将
电泵快而简便的沿着滑移导轨放入污水介质中，泵和底座自动耦合密封。安装及维修提升非常方便。
在这种安种形式中，泵与耦合装置相连，耦合底座固定于泵坑底部（在建造污水坑时，与预埋好地脚
螺栓，使用时将耦合底座固定即可）泵可以在导轨中上下自动移动，当泵放下时，耦合装置自动地与耦合底座耦合，而提升泵时与耦合底座自动脱离。
这种方式可根据用户要求配备液压开关，中间
端子箱及全自动保护
控制柜。在选型时，应注明泵的型号、安装方式、池深、泵控制保护方式，以便提供较好的系统。如用户特别需要，我厂可提供特种材料的泵。
固定干式安装
泵装置于泵坑另一侧，与进水管一起固定在底座上。由于采用水套式冷却系统，可确保水泵在满载条件下运行。优点：水流对积水坑的连续冲击不损坏水泵且可承受意外的泛滥。适合于市政建设，立交桥地下泵站污水的排放。
移动式安装方式
电泵以支架支撑，接上出水
软管即可。适合于河道治理、工业污水排放、市政建设污泥的抽送等场合。
11、水深超过20米时，建议在电缆上间隔1米绑上浮漂，以防水泵运转时将电缆弄破，在水中远距离输送时，水管间隔5米用浮漂绑起来，方便移动。
易损件清单：
序号 名称 单台用量 备注
1 泵壳 1 耐磨合金材质
2 叶轮 1 耐磨合金材质
3 搅拌叶轮 1 耐磨合金材质
4 上护板 1 耐磨合金材质
5 下护板 1 耐磨合金材质
6 机械密封 3
硬质合金7 轴 1 45#
质量与售后
一、质量技术标准： 按国标CJ/T3038-1995标准制造，质保体系按ISO9001执行。
二、技术标准、供方对质量负责的条件和期限：质量实行三包。
三、在质保期内；在输送介质符合泵的过流部件要求，并能遵守使用说明书的条件下，产品因制造不良损坏或不能正常工作时，本厂免费更换或维修，易损件不在此期限。
四、易损件（高铬耐磨合金）。
五、本厂确保低价长期为客户提供配件。
六、针对合作单位，本厂完全对客户售后进行服务。
七、特殊工况请在订货时予以说明，以免影响售后。
