一、概述

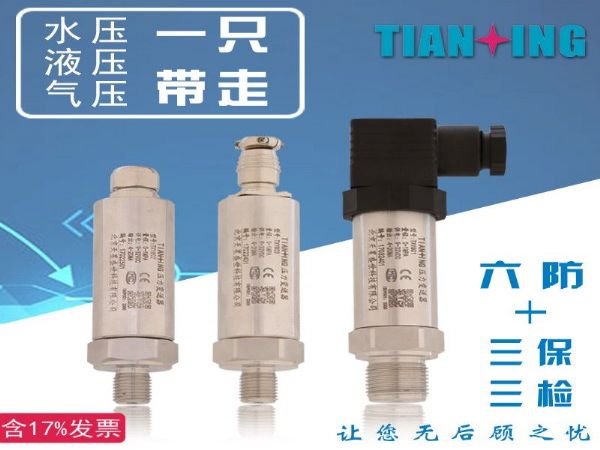

TXY800小巧型压力
变送器采用带
不锈钢隔离膜的压力
传感器作为信号测量元件，并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和温度性能补偿。信号处理电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品及成品的严格测试及老化筛选，性能稳定可靠。该产品以其优良的可靠性、灵活性和多样性，广泛应用于石油、化工、冶金、电力、水文等工业过程现场的压力测量和控制中。
二、产品特点
•产品精度高，长期稳定性好，测量范围宽，可靠性强
•业界*的激光全焊接结构，无O形圈 密封结构，确保产品长期使用无渗漏
•全固定结构，抗冲击震动
•防射频，防雷击设计
•过电压，反极性，限流等多
•全不锈钢多种结构可选择
•体积小巧，易于安装
•标准螺纹引压测量方式
•表压、绝压、密封表压
•激光调阻补偿零点和温度性能
•高可靠性和稳定性
•输出信号形式多样
•恒流源供电
•反极性保护和瞬间过电流过电压保护，符合EMI防护要求
•高精度、现场LED/LCD数字显示可选
•安全可靠，抗腐蚀、抗冲击和振动、输出电流分辨率可达到3uA
•**掉线通讯技术，总线支持255台RS485设备
•独有抗射频干扰技术，完美匹配数据远传监测
•增强型防雷击技术，确保仪表安全工作
•零点自稳技术、温度补偿技术
三、性能参数
介 质： 液体、气体（对不锈钢无腐蚀）
整体材质： 膜片：316L，过程连接：
304不锈钢测量范围： -0.1…0～0.01…100MPa（量程范围内任选）
过 载： 1.5倍满量程压力
压力类型： 表压、绝压、负压
精 确 度： 0.25％FS（量程≥100kPa）
0.5％FS（量程＜100kPa）
稳 定 性： ±0.1％FS/年
零点漂移： ±0.03％FS/℃(≤100kPa)， ±0.02％FS/℃(＞100kPa)
满度漂移： ±0.03％FS/℃(≤100kPa)，±0.02％FS/℃(＞100kPa)
介质温度： -30-85℃ 贮存温度： -40℃～80℃
供电
电源： 9～36VDC宽电压(本安型经安全栅供电)
输出信号： 4～20mA、0-5V、0-10V、RS485通讯（标准MODBUS-RTU协议）HART可选
响应时间： 8ms快速响应
负载电阻： ≤(U-15)/0.02Ω ，≤(U-15)/0.02Ω ， ＞5k
过程连接： M20× 1.5、M18*1.5、G1/2、G1/4、1/4NPT、
卡箍等（其他可定制）
外壳防护：
电缆线和接插件连接均为IP65
稳 定 性： ≤0.2％FS/年
功 率： 0.5W
产品重量： 0.37KG（带包装）
