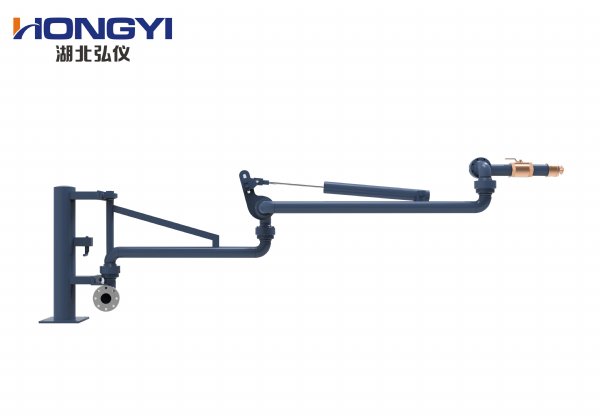

AL2503型底部装卸
鹤管◆ 使用范围:罐车底部（侧面）装卸、接口可向下、可侧向，与罐车接口为快速
接头或松套
法兰◆ 适用介质:原油、渣油、化工介质、水煤浆等
◆ 设计压力:1.0MPa 、1.6MPa 、2.5MPa 等
◆ 设计温度:-196℃～+160℃
◆ 设备规格：液相
管道公称口径范围为DN50-DN200
◆ 可选附件：静电溢油保护器、
液位开关、定量装车控制系统（
流量计、阀门、
压力表、温度及压力
变送器）等
鹤管产品性能
◆ 关键件
旋转接头采用
合金钢及不锈
钢材质，采用精密数控
机床加工，内藏双滚道支承结构，能够承受苛酷的轴向、径向及力矩负荷，转动灵活、可靠、无泄露。
◆
密封圈结构独特，采用PTFE增强聚四氟材料，内嵌
不锈钢骨架，密封面经抛光处理，耐磨性能很好，密封性能优越、可靠。
◆
弹簧缸平衡系统可在任意点平衡，使对位操作轻巧、合理。
◆ 所有承压主管道焊缝采用氩弧焊，完全符合HG/T 21608-96标准。
◆ 配带优质合理的静电接地系统，静电电阻小于2Ω，安全性能可靠。
◆ 结构合理，以*小的臂尺寸，来实现*大的包络范围。
◆ 装卸作业中，随槽车在正常范围内移动，发挥充分的可挠性。
◆ 管道材质可选用碳钢、不锈钢、低温钢、铝、
玻璃钢、内衬四氟等。
◆ 鹤管表面采用喷砂除锈，选用优质
油漆，先进的喷涂工艺，既保证了良好的外观质量，又具备极强的抗腐蚀能力。
◆ 按左侧型或右侧型设计制造，结构形式也可专门设计。
◆ 可配置可靠的液动、气动或电动操作系统，安全的
报警系统。
◆ 可实现自动化作业，
PLC控制，方便作业、检修。
◆ 灵巧多样的附件用以实现环境保护和安全操作。
◆ 鹤管（装卸臂）按HG/T21608标准进行严格检验和试验，其各项性能参数均可得到有效保证。
◆ 我司不仅拥有压力管道设计和安装资质，同时严格执行ISO9001质量体系，对鹤管的设计、制造、安装和服务进行全过程的控制。
AL2503底部鹤管
适用于原油、渣油、化工介质、水煤浆等介质的汽、火车底部装卸。
鹤管的执行/参照的标准及规范
◆ HG/T21608-96 《液体装卸臂》
◆ GB/74-84 《石油库设计规范》
◆ GB50160-92 《石油化工企业设计防火规范》
◆ GB383601 《爆炸性环境用
防爆电器设备通用要求》
◆ GB7932 《气动系统通用技术条件》
◆ GB3766 《液压系统通用技术条件》
◆ GB150 《钢制压力容器》
◆ GB3323-87 《钢熔化焊接接头射线照相和除锈等级》
◆ GB/T8932-88 《涂装前钢材表面锈蚀等级和除锈等级》
◆ GB/T13384-92 《机电产品包装通用技术条件》
