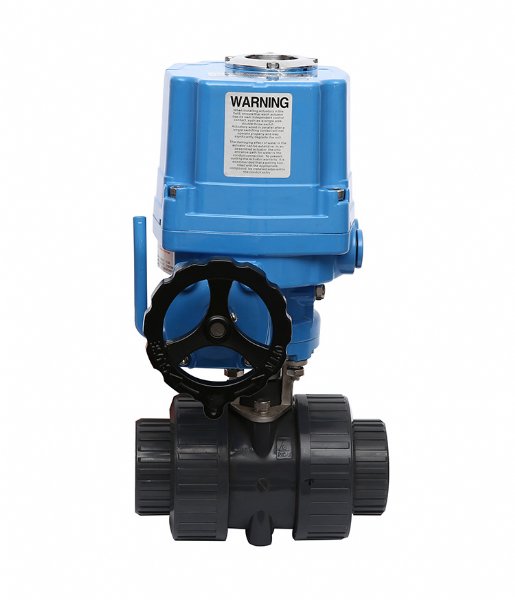

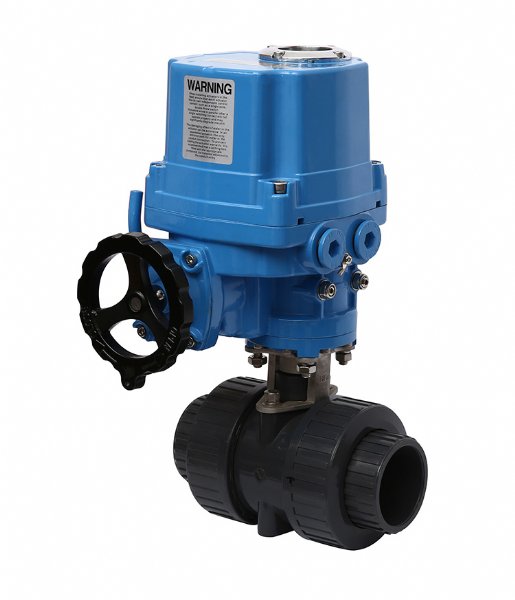

EXQ961F-16S防爆电动塑料
球阀 产品概述
罗赞公司研发生产的电动塑料球阀是由电动
执行器配以塑料球阀制成，整体具有重量轻、耐腐蚀性强，被广泛应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
电动执行器采用一体化设计，输入220V
电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。并且电动塑料球阀得品质得到广大用户的认可。uPVC
电动球阀其主要特点如下：
（1）外型结构紧凑美观。
（2）本体重量轻容易安装。
（3）耐腐蚀性强，应用范围广。
（4）材质卫生*。
（5）耐磨损、容易拆卸，维护简单易行。
EXQ961F-16S防爆电动塑料球阀 主要技术参数及性能指标
公称通径DN(mm) 15 20 25 32 40 50 65 80 100
公称压力(MPa) PN1.0-1.6MPa
连接方式
法兰、螺纹、由令
阀体结构 一体、
三通L、三通T
阀体材质 UPVC、CPVC、PP
阀芯材质 UPVC、CPVC、PP
密封材质 PTFE
适用温度 UPVC：0～+60℃；PPH：0～+120℃
适用介质 PVC兼容的食品工业化学溶剂
配置执行机构 可配EI-TORK、EXI-TORK等系列角行程
电动执行机构控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
EXQ961F-16S防爆电动塑料球阀 执行器技术参数
执行器类别 引进型EI-TORK系列执行器参数 引进型EXI-TORK系列执行器参数
电源电压 标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V DC
输出力矩 50N·M～2000N·M 50N·M～4000N·M
动作范围 0～90° 0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 18S～112S
保护装置 过热保护 内置过热保护、过载保护
环境温度 -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位
防护等级 IP65 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT6,ExdⅡ CT5
位置测量 可选装开关或电位计 电位计、比例控制单元
驱动
电机 8W/E 鼠笼式
异步电机进线接口 2个 G1/2〞M18*1.5 2个 PF 3/4”
壳体材料 铝合金 铝合金
外涂层 干粉，环氧聚酯，具有超强防腐功能
（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35％左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
