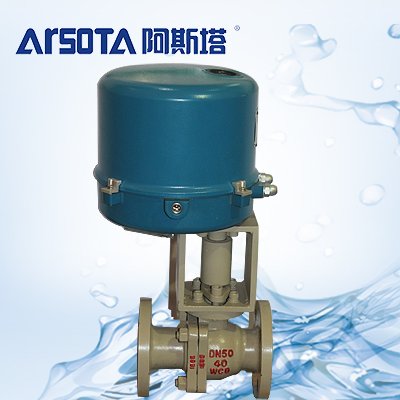

DHRF电动衬氟防腐切断(调节)球阀

  • 价格:电询
  • 联系:郑经理 0577-67319663 18072031965
              联系我时请告知是在建材采购网看到的
  • 公司:永嘉阿斯塔自动化仪表有限公司
  • 产品介绍
    电动衬氟切断(调节)球阀说明:
    DHRF系列电动衬氟防腐O型球阀是旋转切断型球阀它由ARSOTA阿斯塔智能型电动执行机构和衬氟塑球阀两部分组成。由于该阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的氟塑料FEP(简称F46)或PTFE(简称F4),故具有可靠的耐腐蚀性和密封性。能广泛适用于化工、石油、冶金、医药、电力等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断。
    电动衬氟切断(调节)球阀技术参数:
    型式 Type 直通二片式铸造球阀
    公称通径DN G3/4、20、25、32、40、50、65、80、100、125、150mm
    公称压力PN PN1.0、1.6Mpa
    连接形式 Connection form 法兰连接:密封面形式
    Flange connection: the sealing surface in the form
    法兰连接紧固件
    Flange with fasteners GB6170(六角螺母),GB5782(六角头螺栓)或GB901(等长双头螺柱)
    阀体材料
    Body Material ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
    适用温度
    Temperature 衬F46 -30℃~+120℃  衬F4 -30℃~+150℃
    填料
    Stuffing box WCB衬F4、CF8、CF8M、CF3衬F46或F4
    填料密封箱
    Packing boxes V形聚四氟乙烯(PTFE),柔性石墨,PTFE
    阀芯型式
    Spool type 圆柱形通孔带杆球体
    Cylindrical rod with a ball through the hole
    球芯材料
    Ball core material ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
    额定行程
    Rated travel 90°
    流量特性
    Flow characteristics 快开,配定位器后近似等百分比
    Quick opening, with approximately equal percentage after locator
    电动衬氟切断(调节)球阀主要部件材料:
    序号No. 零件名称 Part Name 灰铸铁Gray cast iron 铸钢Cast 不锈耐酸铸钢 Acid-resistant stainless steel 超低碳不锈耐酸铸钢 Ultra-low carbon stainless acid-proof steel
    Z C P8 R8 R3 R3
    1 阀体/阀盖Body / bonnet A216-C A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    2 球体/阀杆 Ball / stem A216-WCB A351-CF8 A351-CF8M A351-CF3 A351-CF3M
    3 衬里/阀座Liner / seat PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶F4)
    4 填料/压盖
    Packing / gland PTFE(F4) A351-CF3 A351-CF3
    5 填料
    Packing A216-WCB A351-CF8 A351-CF8
    6 支架
    Support A193-B7 A194-8 A193-B8M
    7 紧固螺栓
    Fastening bolts A193-B7 A193-B8M A194-8
    8 螺母
    Nut A194-2H A194-8 A194-8
    9 操作手柄
    Operating handle A216-WCB A216-WCB A216-WCB
