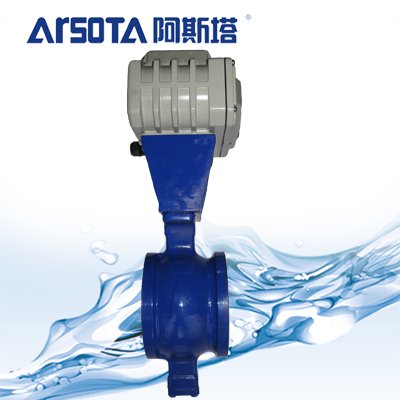

电动V型调节
球阀概述：
该V型调节球阀是一种芯阀座采用金属，或金属对
聚四氟乙烯密封配合的旋转球阀，它将球阀和
蝶阀的*佳控制特性结合成一体,既可用作控制
调节阀，又可作关断
切断阀；ZDRV型电动V型调节球阀为电动单元组合仪表中执行单元，可实现比例调节，接收ON-OFF或4-20mAC或1-5VDC的信号进行比例动作的小型、坚固、高精度的
电动执行机构，动作灵敏，并采用转角直接指示和反馈，广泛应用于石油、化工、造纸、冶金、污水处理等行业，实现
管道中介质流量调节和切断，以达到生产过程按一定的规范进行。
电动V型调节球阀特点：
（１）不带任何管
接头的整体式阀体，因此不受管道或
螺栓应力影响，并且由于阀体无任何
管接头，故耐压壳体不会受压力“突变”的影响；
（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（３）防漏耐用的阀座在其外径处衬有带
不锈钢内芯ＰＴＦＥ杯形或是Ｏ型
密封圈，阀座用截面较大的钨钴
硬质合金制成，通过一个合金的波纹
弹簧进一步增强了阀座的结构；
（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。电动V型调节球阀附件选择：
调节型V型球阀：阀体+支架+调节型电动
执行器开关型V型球阀：阀体+支架+开关型
电动执行器电动V型调节球阀设计标准
1、
法兰标准：GB/T9113.1-2000
JB/T79.1-1994
HG20592-1997
ASME B 16.5
EN 1092-1：2001
2、压力-温度额定值：GB/T12224-2007
ASME B 16.34
ISO7005-1
3、结构长度：a、对夹式：特殊尺寸；
b、法兰式：ISA S75.04-1995，IEC/DIN 534-3-2;
4、适应温度范围：a、常温型：-29℃～120℃
b、中温型：-29℃～200℃
c、高温型：-29℃～300℃
5、密封与强度试验标准：
强度及密封试验标准：GB/T 4213-2007；
密封等级：GB/T 4213-2007 V级；
强度试验压力是按公称压力的1.5倍，阀座密封试验压力是按使用*大压差的1.1倍压力进行，当*大压差小于0.6MPa时按0.6MPa压力进行试验，介质是带有缓蚀
阻垢剂的水进行试验。
电动V型调节球阀阀座*大允许泄漏量
规格 硬密封阀座 软密封阀座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3Ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min
电动V型调节球阀标准技术参数
阀体
型式：直通型铸造球阀
阀尺寸：DN25～300
额定压力：PN16～PN100
连接形式：对夹式（DN25～50）
法兰式（DN65～300）
法兰标准：钢制法兰按GB9113-2000， JB/T79-94
密封面型式：PN16为凸面
PN40、63为凹凸面
法兰端面距：按GB12221-89
材料：ZG230～450
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
结构形式：按
阀芯是否偏心分
无偏心V型球阀、偏心V型球阀
按密封圈材料分
增强聚四氟乙烯软密封
（-20℃～+180℃）
对位聚苯软密封
（-20℃～+300℃）
金属堆焊司太立合金硬密封
（-40℃～+450℃）
按阀体结构分
夹套型
夹套保温型夹套载热体接口Rp3/4″ 压盖型式：压板式
填料：V型聚四氟乙烯填料，
柔性石墨填料
垫片：型式：齿型和平型
材料：F4/改性F4，
不锈钢+石墨
执行机构
型式：电动系列
阀作用：正作用，反作用
控制动作：比例控制
电源：AC100、200、220V、50/60Hz
转角：90°
功耗：65/70/200/350W
输入信号：4-20mADC或1-5VDC
输出信号：4-20mADC
绝缘电阻：100MΩ（500VDC）
耐电压：1500VAC1分钟
外壳材料：铝合金压铸
外壳防护：IP55
电机保护：过
热保护器（自动恢复型）
配线接口：G1/4×2
环境温度：-25℃～+55℃
环境湿度：10～90％RH
伺服控制盒：全半导体，树脂浇铸
手动装置：手轮（QT系列）
可卸式
扳手（TT系列）
电动V型调节球阀标准产品CV值表
规格 硬密封阀座 软密封阀座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600
电动V型调节球阀外形尺寸表
DN(mm) L0 L D H1 H2 H3
25 207 50 64 101 178 67
32 207 55 74 111 187 72
40 207 60 82 121 187 77
50 207 75 100 126 204 82
65 256 145 / 136 235 95
80 256 165 / 146 235 105
100 256 194 / 151 245 130
125 256 210 / 176 245 155
150 380 229 / 196 285 170
200 380 243 / 216 322 210
250 380 297 / 300 322 245
300 380 338 / 385 345 280
