不锈钢偏心半
球阀概述

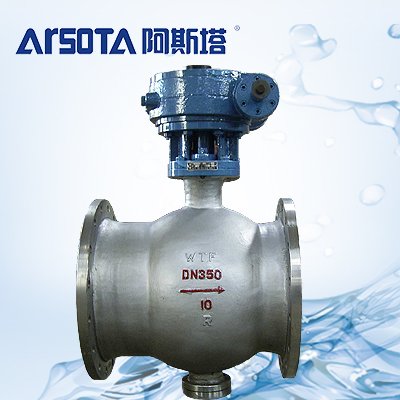

上明牌不锈钢
偏心半球阀是近年来在欧美广泛应用的阀门产品。它通过转动蜗轮（或电动）机构，带动偏心半球转动，从而实现阀门的启闭。流阻小，密封可靠，性能稳定。被广泛应用于市政污水处理、供水及其它流体控制系统。 不
锈钢偏心半球阀产品特点：
1.密封副（
阀芯，阀座）——双金属，实现金属球面环带硬密封，防火防爆；
2.密封严紧，阀芯和阀座的密封是球面线接触，靠三维偏心实现零泄漏；
3.密封副的阀芯留有补偿量，阀门使用较长时间发现密封副磨损时，只需松动手轮侧的限位
螺栓，关闭时再转动少许，仍可实现可靠密封，延长使用寿命。
4.可将压紧套拧掉，调整或更换阀座，阀门仍可继续使用，避免了现行众多阀门密封失效后整台报废的弊端。
不锈钢偏心半球阀适用范围
通用阀:设计合理，结构紧凑，具有流通阻力小，密封性好，操作轻便灵活，特别适应水、污水、蒸汽、纸浆等介质的低压管网，能够配制电动、气动装置，可实现远距离自动化操作。(水、蒸汽、污水、纸浆、泥浆等非腐蚀介质)
煤粉喷吹*：用来控制含尘气体、颗粒流体的煤粉喷吹等固体输送的理想设备，广泛应用于冶金、选矿、电力等生产工艺中高炉煤粉喷吹、制粉系统以及除尘系统中的各种管线控制。它采用直通式结构，流道畅通，不会出现积灰堵塞现象，密封副采用Co－Cr－W合金材质，经过特殊热处理，阀门抗冲刷耐磨损，同时阀门偏心球面具有自动补偿的性能，通过蜗轮上调节螺栓，使密封副在一定程度磨损的情况下，仍可达到重新密封的效果。(含尘气体、颗粒流体)
石油化工*：针对石油化工行业使用压力高、温度高，充满易燃、易爆、一般弱酸弱碱易腐蚀的介质，具有密封性好，耐腐蚀，启闭轻便，能够自动切除阀面结垢物等特点，适用于原油、重油等介质输送以及石油裂解，食品制作等工艺流程。（石油、天然气、煤气、水等）
高炉煤气、燃气*：密封副采用Cr—Mn—Si
硬质合金，耐火防爆防静电，密封副抗高温560℃，其抗腐蚀和抗咬合能力均是不锈钢密封副的6倍以上，特别适宜在煤气、焦炉煤气、水煤气、液化气、天然气的
管道输送与加压门站上使用。（高炉煤气、天然气、含尘气体等）
料浆混流体*:输送易沉淀结垢、结晶析出的溶液矿浆、料浆灰渣等工艺流程中两相混流体介质*理想的工艺阀门，能够在关闭时破除结垢物障碍实现顺利关闭。它结构新颖、设计独特，具有高效节能、耐磨性好、密封可靠、操作轻便、启闭迅速、寿命长等优点。(工艺浆液、料浆灰渣等含颗粒物质输送)
管线*:属于直通式半球阀，无缩径，阀体通道与管线连接的管道成直管相通，截面积相等，阻力小于缩径，全开、全闭只要转动90度即可达到，方便长距离管线输送控制。(煤粉喷吹及燃气输送)
不锈钢偏心半球阀 尺寸参数
公称压或压力级 公称通径 尺寸(mm)
(mm) (in) W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
PN2.5MPa 25 - 50 - 25 - 64 38 57 200
40 - 60 - 25 - 82 49 63 205
50 - 75 124 32 62 100 60 92 225
65 - 85 145 38 72.5 120 75 100 235
80 - 100 165 45 82.5 131 89 108 260
100 - 115 194 50 97 158 113 117 270
125 - 135 210 55 105 180 140 140 320
150 - 160 229 65 114.5 216 164 177 340
200 - 200 243 80 121.5 268 205 200 390
250 - 240 297 92 148.5 326 259 252 420
300 - - 338 - 169 - 300 270 510
CLASS150 25 - 50 - 25 - 64 38 57 200
40 1 1/2 60 - 25 - 82 49 63 205
50 2 75 124 32 62 100 60 92 225
65 2 1/2 85 145 38 72.5 120 75 100 235
80 3 100 165 45 82.5 131 89 108 260
100 4 115 194 50 97 158 113 117 270
125 5 135 210 55 105 180 140 140 320
150 6 160 229 65 114.5 216 164 177 340
200 8 200 243 80 121.5 268 205 200 390
250 10 240 297 92 148.5 326 259 252 420
300 12 - 338 - 169 - 300 270 510
