油量、油耗

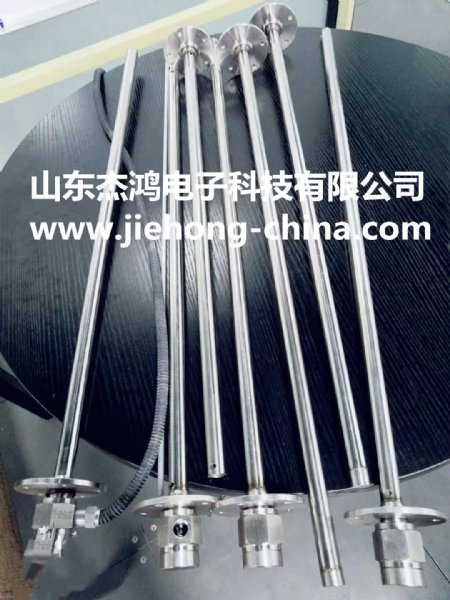

传感器一、产品介绍

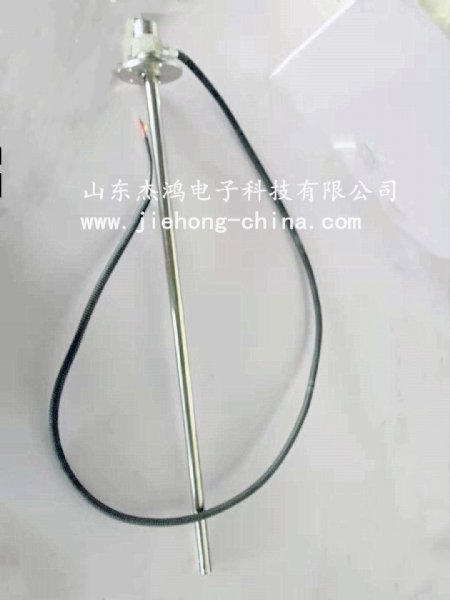

油量、油耗传感器基于射频
电容测量原理，采用断层扫描技术,动态分析传感器在介质中各种参数，自动进行精确补偿，输出信号随液位高度改变呈线性连续变化。整机无任何弹性部件和可动部件，耐冲击、安装方便，可安装在各种场合对汽油、柴油、液压油的油位及其它各种弱腐蚀性液体的液位进行准确测量。
油量、油耗传感器是计量级测量仪器，具有很高的分辨率和测量精度。它无须人工干预，自动校准，不存在温度漂移，不受介质的变化影响，都能正确输出精确的液位高度信号。彻底解决了乙醇汽油、甲醇燃料等介质难测量的问题，也同时解决了不同地区因油的标号不同和温度的巨大差异引起的测量误差问题。目前该技术在国内独一无二，处于国际*水平。
二、性能指标
编号 名称 参数 备注
1 工作电压 DC 5V 范围：4.5V-9V
DC 12V / DC 24V 范围：9V-36V
2 工作温度 -35℃～75℃ 特殊可定制
3 检测范围 100mm～1400mm 特殊可定制
4 承压范围 0.1MPa～0.4MPa 特殊可定制
5 存储温度 -40℃～85℃
6 探极直径 Φ16 特殊可定制
7 安装方式 螺纹/
法兰 打孔安装
8 防爆等级 隔爆ExdⅡC T5
9 精确等级 ±1.0％
10 数字输出 RS232/RS485
11 模拟输出 电流：两线制4～20mA 特殊可定制
电压：0～3.3V、0～5V 特殊可定制
注意：
精确度等级测量均为实验室静态试验结果，实际精度请以实际安装环境为准。
三、产品特点
1、传感器壳体采用优质
不锈钢制造，无可动检测部件整体设计紧凑，测量部无任何可动及弹性元器件，具有抗高空跌落、抗摔打、抗震动等优点。
2、输出信号可随液位高度变化而无梯度连续变化。
3、传感器采用航天级元器件，全数字化采集、处理。对于数字输出的传感器是一款完全数字传感器。
4、传感器在设计上解决了温度以及不同被测介质对传感器精度的影响，传感器适应于不同介电常数物质的测量，传感器具有自动校准自动识别被测介质的能力，被测介质发生变化时（不同型号油品、不同地区油品）传感器可以自动识别补偿，从而实现了传感器的高智能化。
5、供电电压适合市场需求，供电电压范围18-35V。
6、传感器整机功耗仅为25mw（12V），可以长期工作在
电池供电系统中。
7、传感器具有极高的抗干扰能力，可耐受人体、大功率对讲设备、大功率电器的启停以及高电压冲击。
8、传感器具有极高的分辨率，1米长的传感器检测水时，其分辨率可以达到5PPM。测量柴油时其分辨率可达到25PPM。
9、传感器没有其他类别传感器存在的小量程区间误差激增的问题。
三、引线定义

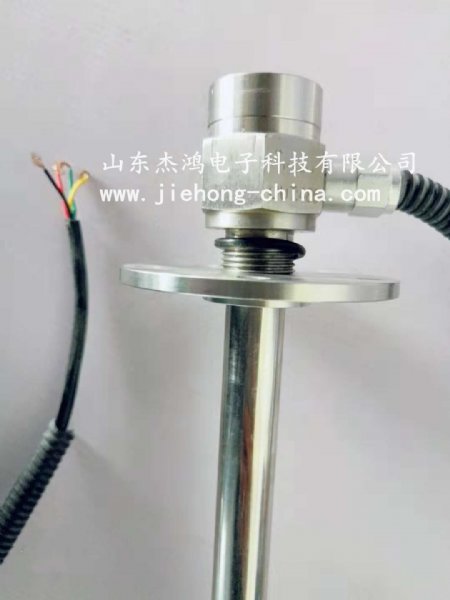

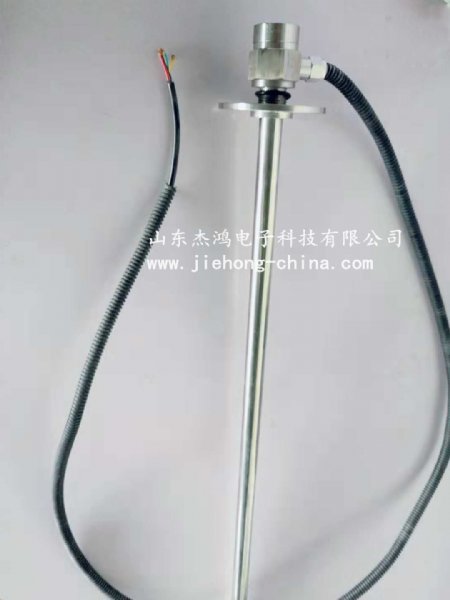

数字输出引出线：红线，黑线，绿线，黄线。
模拟电压引出线：红线，黑线，绿线。
模拟电流引出线：红线，黑线。
引线颜色 引线说明 备注
红线
电源正级
黑线 电源负极
黄线 RS232 RXD/ RS485 A RXD 接收端
绿线 RS232 TXD/ RS485 B TXD 发送端
注意： 引出线缆统一使用4芯线缆，引出线中间截断时，请严格按照接线方式连接，多余线缆请做绝缘处理。
四、校准流程
由于该传感器采用微电脑控制技术，因此省去了使用中繁琐的手动校准，整机正常情况下无需校准可直接应用于常规介质的测量，如需校准，可通过如下操作：
在通电情况下将传感器缓慢放入被测介质中。使液位从传感器的下孔处开始缓慢上升超过传感器测量部分的三分之一处，传感器的上孔处为*佳校准位置，因此，在校准过程中应使液位尽量上升至传感器上孔处。此操作即完成了对传感器的校准。为防止校准失败，此过程应操作2次以上。
五、安装方法
安装前：
1、检查安装所使用的工具是否齐备，产品附件是否完整。
2、开始操作前需将
灭火器材放置在方便取用的位置，以防万一操作过程中油箱起火。
3、打开油箱盖，保证油箱内空气流通。
4、在油箱上居中部位选择油量检测仪安装位置，先清理油箱表面油污，打孔过程中要注意不要将钻落的碎屑掉落油箱。
5、传感器安装完成，把油箱盖盖好，恢复到原来状态。
常规法兰安装：
1、 使用直径22mm的
钻头在油箱上方中心位置钻出一个圆孔
2、将传感器法兰放在选好的位置，保证法兰中心圆孔和打好的圆孔居中对齐。
3、在圆孔周围均匀涂抹防油
密封胶，在圆孔上方依次放置
密封垫，法兰。
4、使用5个5mm钻尾丝将法兰固定好，并将圆孔处多余的密封胶清除干净。
5、将传感器套上O型
密封圈，安装到法兰圆孔中，并固定好。
电源连接方式分为3种连接方式2种状态：
1、直接电瓶取电，由车辆电瓶为传感器供电，这样传感器可以做到不受其他线路因素影响24小时持续测量油位变化。
2、驾驶室内ACC进入线取电，传感器电源连接于ACC引入线一侧，这样传感器可以24小时持续测量油位变化。
3、驾驶室内ACC输出端取电，传感器电源连接于ACC输出端或者后侧的各类设备的保险后端，这样传感器可以持续测量车辆加电状态的油位变化。
4、上述方法中，安装时可根据客户实际需求以及车辆实际状况选择。
5、连接电源时，建议在负极上同时安装保险（建议使用自恢复保险）。
六、燃油油量传感器功效
山东杰鸿电子科技有限公司致力于为您提供精准可靠的油量传感设备，位置服务设备，位置服务系统，以完善的售后服务，协助您解决您在管理中遇到的一些问题；
1、科学规范企业管理，合理优化运输成本杜绝恶意偷盗燃油、杜绝公车私用拉私活，精确统计车辆在外期间的加油情况，有效防止虚开发票行为。
2、科学规范驾驶习惯，杜绝绕路、以及损害车辆的恶意驾驶行为。综合评价车辆的状况以及司机驾驶行为。
3、防止长途意外燃油被盗。
