风电场*35KV一进二出
电缆分支箱产品特点：
1. 外壳颜色与周围环境相协调，箱壳表面有明显的警示标志。
2.电缆分支箱的门开启角度大于90°，并设定位装置。门设有密封措施，并装有把手、暗闩和能防雨、防堵、防锈，
铰链应防锈铰链,箱门有装设暗锁，并设外
挂锁孔。箱体设足够的自然通风口，减少箱内凝露的产生，保证在本规范4.1条件下运行时，所有电器设备的温升不超过其允许值。
3.分支箱内设绝缘
防护门，防护门上标有安全警示标志，确保检修人员安全。
4.电缆箱体顶盖装设防雨檐。
5.箱门内侧标有主回路的线路图，同时注明了操作程序和注意事项。
6.箱体底部两侧面共装有4只起吊安装用吊环。
7.箱体需能满足一定的防水要求，防护等级需不低于IP54。
8.箱体外壳采用厚度不小于2.0mm的优质
不锈钢钢板制造而成，外壳有足够的机械强度，在起吊、运输和安装时不应变形或损伤。
9.箱体外壳有喷涂防护层，防护层为静电喷涂而成，涂层部分不小于150μm并应均匀一致。表面覆盖涂层有牢固的附着力。箱壳至少15年不褪色、不生锈。
风电场*35KV一进二出电缆分支箱技术参数:
分接箱
项 目
单位
技术参数要求
额定电压
kV
35
额定频率
Hz
50
额定电流
A
630
额定绝缘水平
kV
40.5
额定短时工频耐受电压（有效值）
相间、相对地
kV
117
额定雷电冲击耐受电压（峰值）
相间、相对地
kV
200
防护等级
-
不低于IP54
电缆附件冲击耐压
200kV，正负极性各10次，不击穿，不闪络
直流耐压
104kV（负极性），15min，不击穿，不闪络
局部放电
45kV下放电量≤10pc

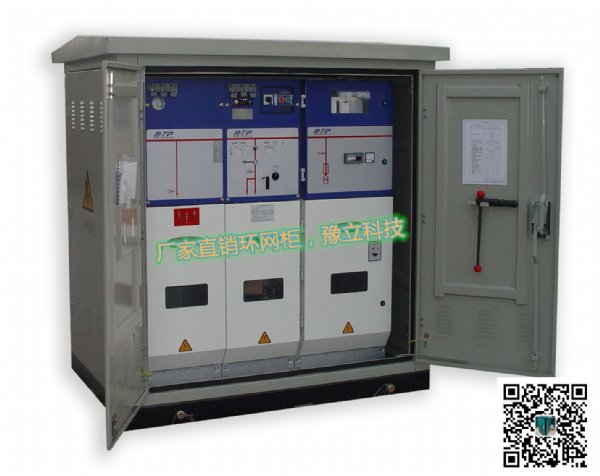

风电场*35KV一进二出电缆分支箱*于交流40.5KV电缆系统的电缆节点处，用以分配电能。其连接方式简单、方便，具有全绝缘、全密封、耐腐蚀、免维护、安全可靠、体积小、重量轻、造型美观、无油化、安装简单、接地灵活、无任何带电部分裸露等特点，以先进技术解决了电缆“T”接、
环网柜供电多路进出线等难题。产品形式可分为开关分支箱，欧式分支箱和美式分支箱。其进出线电缆连接均采用全绝缘型电缆
接头，安装简便、使用可靠。外箱表面均采用静电喷塑工艺加工、美观、大方，可按不同的环境选择不同的颜色加工。箱内均具有相应的
电缆固定夹及接地端子。
