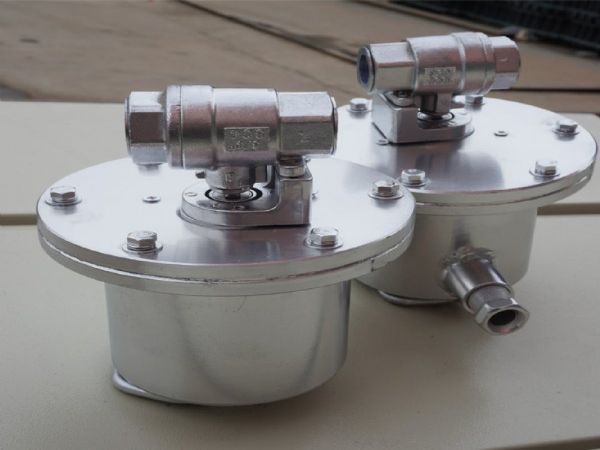

电动
球阀是一种由球体旋转而开闭水路的新型
电动阀门,它由数字逻辑控制电路,方向控制电路,电流采样控制电路,工作状态指示电路等组成;接入24VDC
电源后，控制端K1、K2有
继电器无源点控制球阀的开启与关闭,K1与K2短接球阀打开，K1与K2断开球阀关闭。由电流采样控制电路检测球阀的工作位置, 工作状态指示电路指示球阀的工作状态: 球阀旋转开启,绿色LED亮；当开启到设定口径时,黄灯亮(此时
电机不耗电)；当球阀旋转关闭时,红灯亮(此时电机不耗电)。
五.主要技术参数:
1． 型号： DFB 7/20
2． 防爆标志： ExdⅠ
3． 输入电压: 24V DC.
4． 工作电流: ≤70mA DC.
5． 环境温度: 0℃～40℃
6． 环境湿度: ≤95％RH.（25℃时）
7． 大气压力： 80～110kPa
8． 水压适应范围 : 0.2MPa～7.0MPa。
9． 水温适应范围 : 0～60℃
10． 球阀开启速度 : 6s～12s
11． 球阀开启通径: 10mm
12． 外型尺寸: φ160×190
13. 重量: 2.5kg
