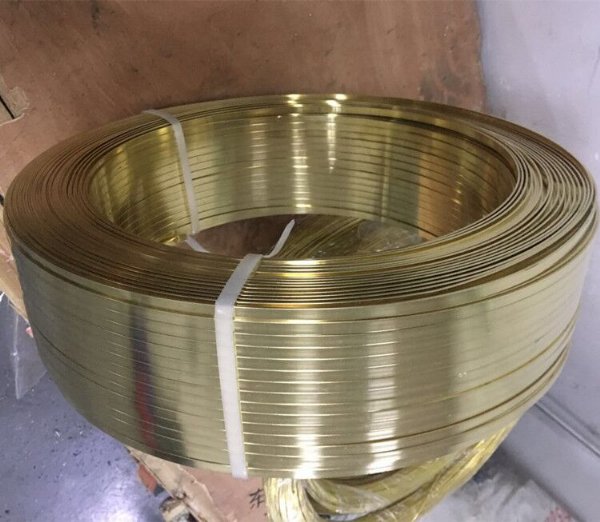

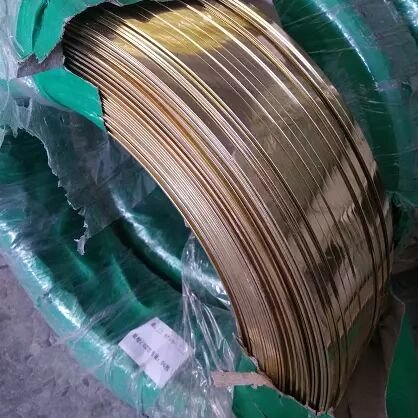

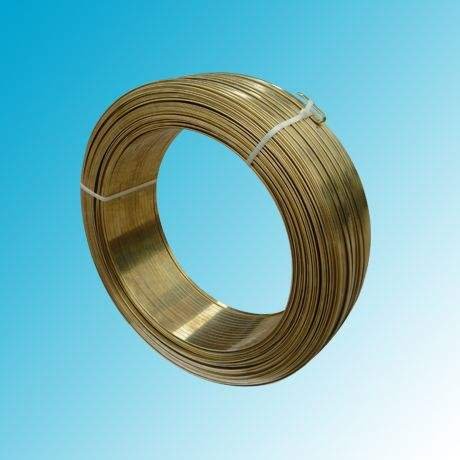

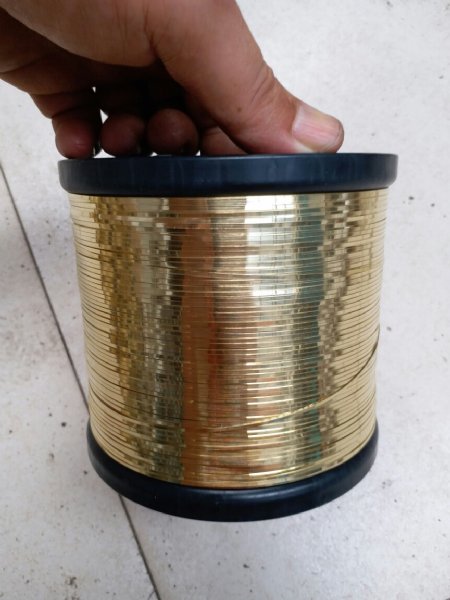

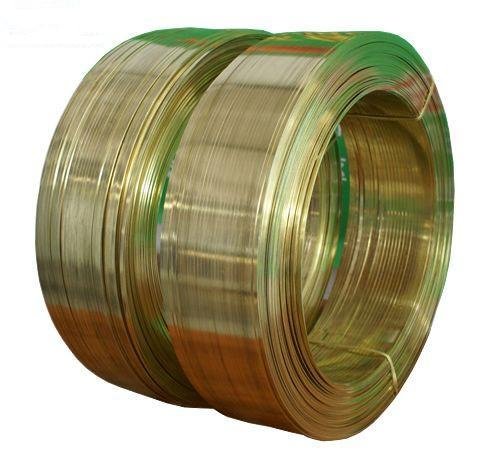

黄铜扁线 插头用欧标1.45*6.25mm黄铜扁线
东莞市庆宇金属材料有限公司
执行标准：GB5584.2-2009
生产范围：
铜扁线
窄边尺寸a:0.90mm—5.60mm
宽边尺寸b:2.00mm—16.00mm
若选用规格超出以上范围，请与我们联系
材料：
铜扁线应符合GB5584.2-2009规定，20℃时的电阻率不大于0.017241Ωmm2/m
铜扁线的抗拉强度和伸长率应符合下表规定：
标称尺寸/mm
软铜扁线TBR H1状态硬铜扁线TBY1 H2状态硬铜扁线TBY2
抗拉强度
N/ mm2 ≤伸长率％≥抗拉强度N/ mm2 伸长率％≥ 抗拉强度N/ mm2 ≥ 伸长率％≥
0.80＜a≤2.00
275 30 275~373 1.5 373 0.4
2.00＜a≤4.00 255 34 255~333 2.0 333 0.7
4.00＜a≤5.60 245 36 245~304 3.0 304 1.7
铜扁线窄边a和宽边b尺寸应符合下表规定： 窄边尺寸/mm偏差/mm 宽边尺寸/mm 偏差/mm
a≤3.15
±0.03 b≤3.15 ±0.03
3.15＜a≤5.60
±0.05 3.15＜b≤6.30 ±0.05
6.30＜b≤12.50 ±0.07
12.50＜b≤16.00 ±0.10
铜扁线R角应符合下表规定： 标称尺寸/mm圆角半径r标称尺寸/mm 圆角半径r
标称偏差标称 偏差
a≤1.00 a/2 ±25％
2.44＜a≤3.55 0.80 ±25％
1.00＜a≤1.60 0.5a 3.55＜a≤5.60 1.00
