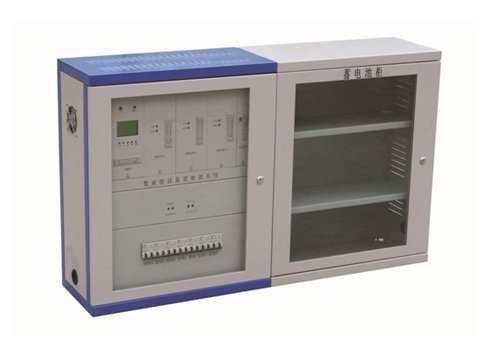

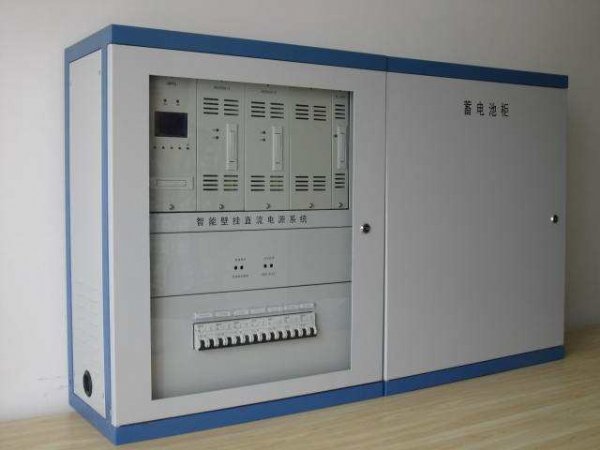

KPGZDW系列高频开关
电源壁挂系统是我公司专为小容量系统而设计；适合小型开关站、小型用户
变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和
电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，提供RS232和RS485两种通讯选择，提供RTU、CDT、MODBUS三种通讯规约选择
KPGZDW直流壁挂电源箱特点
● 适合构成38AH/220V、65AH/110V、100AH/48V、100AH/24V以下所有系统；
● 模块、监控单元和降压单元均采用带电热插拔结构，安装、维护方便快捷；
● 可安装3个HB系列高频整流充电模块；
● 降压单元具有自动硅链降压功能，*大电流2A/DC220、4A/DC110V、5A/DC48V、5A/DC24V，冲击电流30A/0.5S；
● 监控器采用LCD显示,汉字菜单,按键操作,可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
● 监控单元具有对电池自动管理的功能；
● 提供RS232和RS485两种通讯接口选择，提供RTU、CDT、MODBUS三种通讯规约选择，可与电站自动化系统连接；
● 监控器实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；
● 配电单元提供2路交流输入（可选择一路PT供电）、1路电池输入；
● 可选配电池巡检单元HG-X、绝缘检测单元HG-J。
KPGZDW直流壁挂电源箱技术参数
●交流输入电压：220V-15％+20％
● PT供电电压：100V±10％
●电网频率：50Hz±10％
●功率因数：≥0.85
●输出电压范围：20V-30V连续可调（对于24V系统）
40V-60V连续可调（对于48V系统）
90V-140V连续可调（对于110V系统）
180V-280V连续可调（对于220V系统
●稳压精度：≤±0.5％
●稳流精度：≤±0.5％
●纹波系数：≤±0.1％
●均流度：≤5％
●效率：≥90％
●输出过压保护：280V±2V（220V），140V±2V（110V），60V±2V（48V）
●工作环境相对湿度：≤90％
●工作环境温度：-5℃~45℃
●可闻噪音：≤55dB
●人机界面：128×64点阵LCD汉字菜单显示，按键操作
●通讯接口：支持RS232/RS485两种通讯接口， 运行软件已包括CDT451-91和MODBUS两种通讯规约,用户可在现场根据需要自行选择定义
●充电箱及电池箱均带
玻璃门，箱体尺寸： 560×265×680(mm)
●系统接线方案：GZDW33和GZDW35
