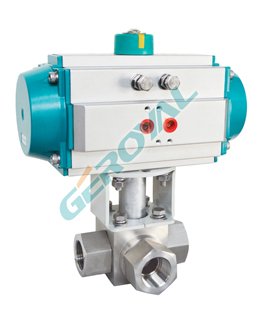

Q611N高压球阀清洗车精欧

  • 价格:2500元/台
  • 产地:上海
  • 品牌:GEROYAL/精欧
  • 型号:Q641
  • 规格:DN15~DN200
  • 联系:刘文真 021-31263267 18019287090
              联系我时请告知是在建材采购网看到的
  • 公司:精欧工业自动化(上海)有限公司
  • 产品介绍
      本公司生产的气动高压球阀分为气动高压法兰球阀、气动焊接高压球阀、气动高压内螺纹球阀三种。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位,与电气阀门定位器配套,输入4-20mADC信号及0.4~0.7MPa气源即可控制运转,实现对压力、流量、温度、液位等参数的调节。气动高压球阀按其密封性能分为金属密封与软密封。气动高压球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性强等优点。气动高压球阀特别适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压球阀广泛应用于石油、化工、教学设备、轻工、高压设备、制药、造纸等工业自动控制系统中,作远距离集中控制或就地控制。
    内螺纹气动高压球阀 技术参数及性能
    公称通径 DN(mm)  15  20  25  32  40  50  65  80  100  125  150  200
    阀体形式           整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上)
    公称压力           PN16.0、25.0 MPa;ANSI 150、300、600、900LB
    连接形式            法兰式、焊接式、螺纹式(适用于PN45MPa以内)
    密封填料            V型聚四氟乙烯填料、柔性石墨填料等
    阀芯形式         O型球体阀芯
    流量特性             近似快开特性
    动作范围            0~90°、0~360°
    泄露量Q          按GB/T4213-92,小于额定KV0.01%
    基本误差            带定位器:小于全行程的±2%
    可调范围              250:1
    配置执行机构    GT、AT、AR、AW系列单双作用气动执行器
    控制方式           开关两位控制能、4~20mA模拟量信号控制
    内螺纹气动高压球阀 执行器参数
    执行器型号  GT、AT、AR、AW系列单双作用气动执行器
    供气压力         0.4~0.7MPa
    气源接口        G1/4、G1/8、G3/8、G1/2
    环境温度        -30~+70℃
    作用形式    单作用执行机构:气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)
           双作用执行机构:气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)
    可配附件  定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
    内螺纹气动高压球阀 零件材料
    零件名称  材料
    阀体、阀盖  A105    304(CF8)   316(CF8M)   316L(CF3M)
    球体   2Cr13+氮化处理  304    316       316L
    阀杆   2Cr13       304    316       316L
    阀座密封圈  PTFE、碳素纤维+PTFE、对位聚苯
    填料       V型PTFE、柔性石墨
    内螺纹气动高压球阀 性能规范
    公称通径DN(mm)  DN15-300
    公称压力  PN(MPa)  10.0  16.0  25.0  32.0  42.0
    试验压力  强度试验  15.0  24.0  37.5  48.0  63.0
    密封试验  11.0  17.6  27.5  35.2  46.2
    低压气密试验  0.5~0.7
    适用介质  水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)
    内螺纹气动高压球阀 产品选型

    (1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
    (2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
    尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
