1.装置概述
单相接地是中压配网中*常见的故障，发生接地后系统虽可以继续带故障运行，但是由于非故障相对地
电压升高，若不及时处理可能会发展为非故障相绝缘破坏继发相间短路的威胁。及时准确地判定接地回路是
快速排除单相接地故障的基础，实现判定接地故障回路的保护装置通常被称为小电流接地选线装置，但早期
的选线装置经常发生误选和漏选，效果不能令人满意。

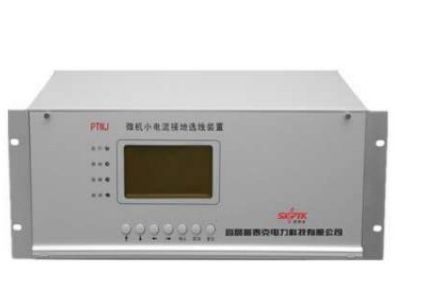

PTKWJ小电流接地选线装置是宜昌普泰克电力科技有限公司自主研发的新一代
变电站自动化系统的配套
产品。该产品采用基于暂态零序电流幅值比较的综合选线理论，通过高速采样，提取和分析接地发生瞬间暂
态零序电流的各次谐波分量，利用特征频带的特有性质识别出故障线路。该选线理论需要强大的硬件平台支
持，因此本装置采用MCU+ARM结构，ARM负责人机和通讯管理，MCU完成选线任务。
2.装置特点
■ 强大稳定的硬件平台
a. ARM系统，保护和监控相对独立，更加稳定可靠；
b. Samsung主流32位微处理器数据处理和逻辑运算能力强大；
c. 12片16位AD，每周波512点同时采样；
d. 功能强大的FPGA，控制AD采样和实现逻辑编程出口；
e. 以太网+RS485通讯模式，各通讯通道完全独立；
f . 具有打印功能，可实现就地打印（此功能选配）；
g. 全触摸屏设计，面板无需按键，更加可靠。
