关键词:高速公路;模数式
桥梁伸缩缝;施工方案选择;更换工艺流程
模数式桥梁伸缩缝装置是进入20世纪90年代以后我国在桥梁工程上应用*为广泛的主要伸缩缝装置形式,它具有吸震缓冲性能好、密封性好、能承载重型和大交通量的车辆荷载并且具有适应大位移量需求等特点。南宁高速公路养护部门自从1999年以来,已先后完成了对所辖路段20多座、60多道桥梁的损坏
模数式伸缩缝进行了更换,现根据施工实践,就模数式桥梁伸缩缝装置施工工艺程序及质量控制措施等浅谈如下:
1 施工方案的选择
模数式伸缩缝整体性较强,损坏后一般较难修复,而我国高速公路大多为国道、省道等重要交通枢纽,车流量较大,中断半幅交通进行施工安全隐患较大。因此,在伸缩缝局部损坏不太严重且不影响行车安全的情况下,可采取不中断交通,封闭部分车道进行施工的作业方式;如伸缩缝损坏严重,已影响行车安全,则需采取中断半幅交通的施工作业方式。
如采取不中断交通,封闭部分车道进行施工的作业方式,需根据可作业区域路面宽度定制伸缩缝,并在组装对接焊一端预留坡口。
2 施工工艺流程
2.1 划线、切割及混凝土破除
在交通管制进行完毕后,在作业区内依据实际桥台(墩)中心处伸缩缝中线,然后按设计要求从伸缩缝中心线向两侧弹出施工所需宽度(宽度根据不同型号伸缩缝预留),要注意桥台侧宽度有变化;弹线要顺直,宽度一致。然后使用混凝土切缝机按所画边线对水泥混凝土铺装层进行切缝;要保证切缝位置、尺寸准确、垂直、顺直、无缺损。如采取不中断交通,封闭部分车道进行施工的作业方式,则需先将伸缩缝用氧割切断。
使用
空压机对伸缩缝处水泥砼铺装层破除进行剔除干净,并对槽口表面混凝土进行凿毛,使用空压机管吹净粉渣;然后将梁体缝间所夹的其它杂物进行清理保证梁体间空隙。注意对缝外铺装层要采取保护措施,严禁剔除及破坏,保证边角整齐与顺直。
2.2 预埋
钢筋检查、修整
清好槽及梁间杂物后,首先检查预埋筋的完好情况,如出现弯曲变形的要调直,使其位置与形式准确;如果有缺失和压坏的,则必须植筋处理,植筋按照伸缩缝锚固筋方向进行,确保植筋与伸缩缝锚固筋具有很好的受力和焊接。选择同源设计预埋钢筋相同规格的钢筋进行植筋,进行植筋施工时,选择可靠的植筋技术,确保植筋质量。
植筋胶应满足焊接要求,焊接后承载力无下降,并具有相应的检测报告。满足设计要求后方可安装
伸缩装置。*后对钢筋腐蚀部分使用铁刷子除锈干净。
检查各梁间隙是否符合要求,如果不符合,则需进行处理已达到要求。检查预埋钢筋是否与伸缩装置锚固环对应,如存在错位、相扭等问题应调整伸缩锚固环。为保证各连接钢环与
预埋件的有效焊接,应根据实际缝大小,备置一定数
量规格不同的
钢板作为衬垫。
2.3 伸缩缝的运输存放及安装
伸缩缝在厂家装车及现场卸车时,注意吊点位置合理,做到不扭曲变形、碰撞弯曲、划磨等。运输过程中要设置防护垫并捆绑牢固,不因道路的颠簸松动而造成伸缩装置的损伤。伸缩装置运至工地存放时,应垫离地面至少30mm,不得露天存放,并盖好薄膜,防雨防水。
伸缩装置安装后装置安装、调试伸缩装置安装前应对其进行平整度的检查,
型钢的平整度应控制在3Mm以内。现场测定实际梁体温度,根据设计给定的施工温度留设的缝宽值,调整伸缩装置安装定位缝宽值。伸缩装置安装前要检查各梁之间间隙是否清理干净,伸缩宽度是否符合要求,伸缩装置是否与缝好一致、完好。然后安上
夹具以备安装。
伸缩装置吊运就位后,选用长度不小于3M,型号不小于20#的
槽钢,以双肢的形式,按间距1m的距离,垂直于伸缩装置,设于桥面上。然后采用丁字
螺栓将伸缩装置吊起,固定在槽钢上。槽钢与伸缩缝两侧路面和伸缩装置要压紧、贴严。安装后要保证伸缩装置在横缝方向和纵缝方向都垂直。伸缩装置安装标高根据缝两侧5m范围内的实测路面标高确定。
2.4 伸缩缝与锚固钢筋焊接
焊接时间要根据设定的伸缩间隙宽度,在一天中与设计要求温度合适的时段内进行。沿伸缩装置的一端依次将伸缩装置两侧的配套锚环与锚筋每隔2～3个锚固筋先点焊,点焊完成后全面检验一下伸缩装置的平整度、顺直度、高程等项目,合格后再进行焊接。伸缩缝固定后对其标高再复测一遍,确定在临时固定过程中未出现任何变形、偏差后,把异性钢梁上的锚固钢筋与预埋钢筋在两侧同时焊牢,*好一次焊牢。如有困难,可先将一侧焊牢,待达到预定的安装气温时,再将另一侧全部焊牢。在焊接的同时,随时用3米直尺、塞尺检测
异型钢梁的平整度。平整度控制在0～1mm之间,以避免出现跳车现象。焊接人员数量配置要合理,焊接时间要尽量缩短,在全部焊接工序完成后要及时拆除夹具、解除缩缝与吊缝装置,放松后再进行一次全面质量检验,如不符合要求则需重新调整。焊接完成后绑扎钢筋。
2.5 混凝土浇筑及养生
安装合格后,采用聚苯乙烯
泡沫板将伸缩装置的间隙封堵严密,以保证浇筑混凝土时无漏浆现象。可采用塑料
胶带粘于伸缩装置的上口和两侧路面的边口处,作为浇筑混凝土时对其的保护装置。
混凝土强度不得低于C40,加入低碱型
混凝土膨胀剂,混凝土内掺铣削型
钢纤维,每立方米钢纤维含量50kg。混凝土采用两侧同步浇筑严密振捣的方法施工,混凝土采用商品混凝土,罐车将混凝土运至现场后,必须检查混凝土的和易性和塌落度,混凝土塌落度控制在70～90之间。采用插入式振捣棒进行振捣,其移动间距不超过振捣棒作用半径的1.5倍,振捣要密实,以混凝土不再下沉至无气泡止,做到不漏振也不过振。然后用刮杠刮平,用铁抹子收浆抹面,要求3次收浆,确保混凝土面无开裂现象。并注意按要求留设混凝土试件。
采用

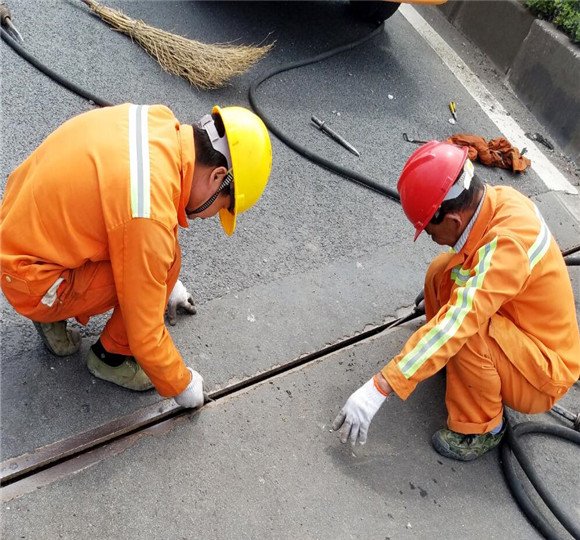

土工布或麻袋浸水双层加盖进行养护,养护期间,水车供水设专人负责,混凝土的养生不得少于14天,养生后安装止水
橡胶条伸缩体,并在养生28天后再放行通车,伸缩装置安装完成后及混凝土施工完成强度达到设计要求之间,禁止一切车辆碾压及人员踩踏,前后50m范围内设置警示标志,提醒车辆及行人绕行。使用彩旗设置禁行线,并设专人看护,防止混凝土表面被破坏。
2.6 伸缩缝分幅施工焊接
如采取不中断交通,封闭部分车道进行施工的作业方式,在达到保养期开放交通后,封闭剩下的损坏伸缩缝车道,施工工序同上,伸缩装置现场安装就位后须现场组装,先将两段伸缩缝上平面置于同一水平面上进行对接。焊口采用坡口双同开,双面焊接,先焊顶面,再焊侧面,*后焊底面。分层施焊,确保质量。并用200×50×16的连接板加固;并及时清除焊渣,将焊缝表面磨平,检查后即可安装。焊接完毕后,剩余施工步骤同上。
3 结束语
高速公路在运营过程中对损坏的模数式伸缩缝进行更换,既要熟悉安装工艺、施工规范,又要充分考虑各种因素,采取灵活的施工方案。从而减少施工对运营中高速公路的影响,确保模数式伸缩缝装置的安装质量,充分发挥伸缩缝装置的设计性能。
