聚脲弹性
防水材料是由半预聚体、端氨基聚醚、胺扩链剂等原料现场喷涂成型的第三代聚脲弹性体。该技术将新材料、新设备和新工艺有机地结合在一起，是传统施工技术的一次革命性飞跃，是目前国际上*先进的施工技术之一。
特 性 ★ 固化速度快，立面、顶面连续喷涂不流挂。
★ 对湿气、温度不敏感，热稳定性好。
★ 100％固含量，无VOC，*，对环境友好。
★ 优良的物理性能，与混凝土底材附着力好。
★ 涂层无接缝，防水性能优异。
★ 伸长率高，耐冷热交替后不开裂。
★ 耐候性好，不粉化，不失色。

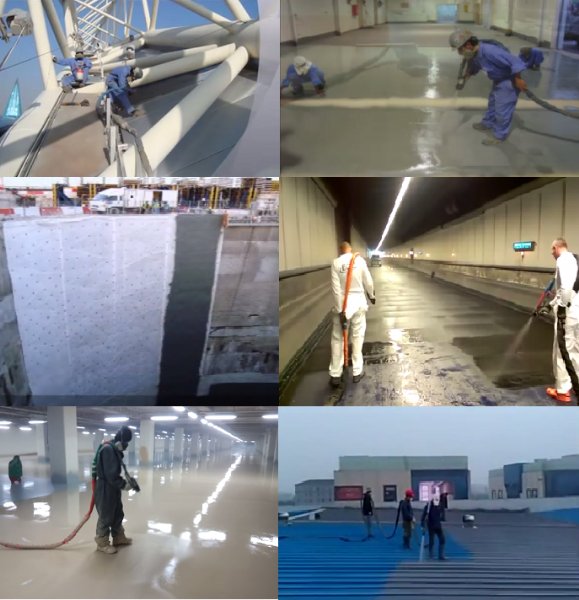

用 途 聚脲弹性防水材料主要用于高级建筑物的屋顶防水、工业厂房、冷库隔汽层、水库、桥梁、隧道、地下工程以及发电厂
冷却塔、废/污水处理池、水族馆、游泳池内衬装饰等领域。
主要性能指标
固含量 100％
凝胶时间 10秒
拉伸强度 14MPa
扯断伸长率 450％
撕裂强度 49KN/m
硬度,邵A 85~95
附着力(砼) 2.6MPa
耐冲击性 1.5kg.m
不透水性 0.4MPa/60min不透水
人工气候老化（2000hrs） 良好
颜色 可根据用户要求调制
密度 1.02g/cm3
以上参数均为在实验室条件下喷涂，
室温固化7天后测试的物理性能。
干燥时间（25℃） 1分钟之内表干，10分钟即可达到步行强度。
厚 度 1~3Mm（视用户要求而定）
涂装间隔 *短，时间不限；*长，不超过3小时。
底材处理 旧混凝土应先用腻子对孔洞、裂缝进行修补。混凝土应完全干燥（新制混凝土需水化、干燥28天）后，表面除去疏松的杂质，喷涂1~2道配套的水泥封闭
底漆，底漆固化后再进行喷涂施工。
涂装方法 施工时必须使用*的高温、高压撞击
混合设备。
包装规格 A料：220公斤/桶；R料：200公斤/桶。也可根据用户要求更换包装。
贮存和运输
本产品应贮存在阴凉、通风、干燥的库房中，严禁雨淋、日晒，隔绝火源，远离热源，贮存温度应为15~40℃。
本产品在不打开原包装的情况下，贮存期自生产之日起为6个月，超过贮存期可按本产品标准规定的项目进行检验，若符合技术要求仍可使用。
本产品不含有机溶剂，运输时可按非危险品运输。运输时，应严禁雨淋、日晒，并应符合运输部门的有关规定。
劳动保护措施
在使用本产品的过程中，必须穿工作服、戴护目镜、手套、
防毒面具等劳保用品。
注意事项
□ 施工时底材温度应高于露点3℃以上。
□ 施工前将R组份充分搅拌至完全均匀。
□ A组分未用完的涂料应充氮后密封保存。
□ 该体系为100％固含量，严禁加入任何稀释剂。
□ 在密闭空间施工时，应保证良好的通风。
