产品简介：
摇床的选矿过程是在具有复条的倾斜床面上进行的，矿粒群从床面上角的给矿槽送入，同时由给
水槽供给横向冲洗水，于是矿粒在重力，横向流水冲 力，床面作往复不对称运动所产生的惯性和摩擦力的作用下，按比重和粒度分层，并沿床面作纵向运动和沿倾斜床面作横向运动。因此，比重和粒度不同的矿粒沿着 各自的运动方向逐渐由A边向B边呈扇形流下，分别从精矿端和尾矿侧的不同区排出，*后被分成精矿，中矿和尾矿。6-S摇床具有富矿比高，选别效率高，看管容易，便于调节冲程。在改变横向坡度和冲程是仍可保持床面运行平衡，
弹簧放置在箱体内，结构紧凑，且能依次得出*终精矿和*终尾矿。
结构：

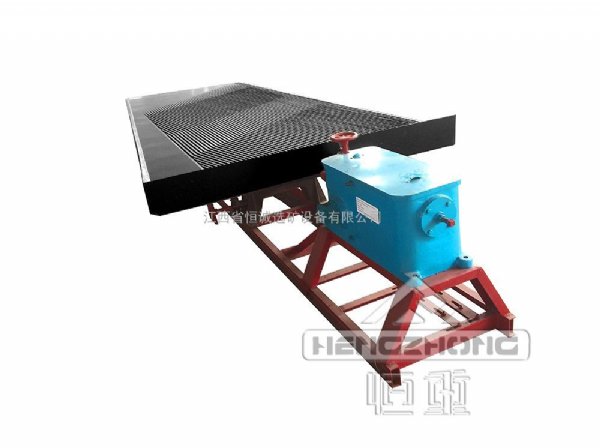

本摇床主要由床头、电动机、调坡器、床面、矿槽、水槽、来复条以及润滑系统等八个部分组成。
原理：
选矿摇床的工作原理是摇床分选是在床面和横向水流的共同作用下实现的，床面床条或刻槽是纵向的，与水流方向近于垂直，水流横向流过时在沟槽内形成涡流，涡流和床面摇动的共同作用使
矿砂层松散并按密度分层，重矿物转向下层，轻矿物转向上层，此过程称为“析离分层”，上层轻矿粒受到水流较大冲力，而下层重矿粒则受较小冲力，因此轻矿粒在床面上横向运动速度大于重矿粒在床面上的横向运动速度。
在纵向，床面的差动运动、（起初以慢速前进并逐渐加速，到速度达*大时突然后退，后退过程中速度逐渐减小，然后又前进，重复上述过程）不仅促进矿砂层松散分层、而且使重矿粒以较大速度沿纵向向前运动，使轻矿粒以较小速度向前运动。
矿粒的去向，取决于纵向速度和横向速度的合成速度。重矿物具有较小的横向速度和较大的纵向速度，轻矿物具有较大的横向速度和较小的纵向速度，应用平行四边形法则把纵向和横向速度合成，可以看到，重矿物的合速度偏向摇床的精矿排矿端，轻矿物偏向摇床尾矿侧，中等密度的颗粒则位于两者之间，此过程称为“运搬分带”。
主要特点：
（1）具有富矿比高，选别效率高；
（2）看管容易，便于调节冲程；
（3）改变横向坡度和冲程是仍可保持床面运行平衡；
（4）弹簧放置在箱体内，结构紧凑；
（5）能依次得出*终精矿和*终尾矿。

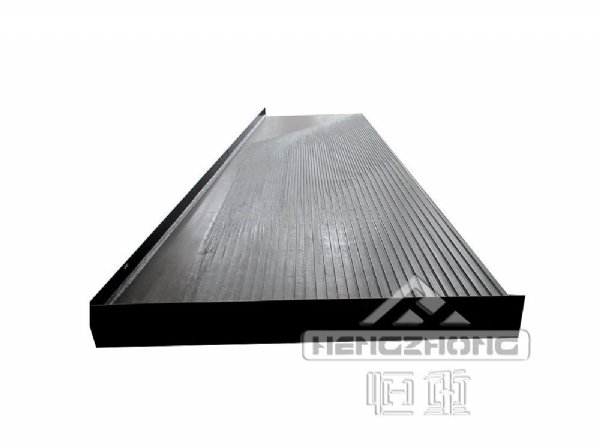

产品优点：
1、刚度、强度大、变形小。
2、吸水率低、不增重。
3、工作表面不易损坏、耐磨性好、维修量小。
4、不吸潮泡肿、不霉烂、无虫蛀。
5、抗化学腐蚀、耐酸碱、不忌矿浆是的药剂。
6、耐气候性好、形状稳定、不干裂。
7、选别性能良好、指标稳定。
8、保留了木质床面的装配尺寸、两者可互换安装。
技术参数表
名称 单位 粗砂摇床 细砂摇床 矿泥摇床
台面尺寸 长度 mm 4450 4450 4450
传动端宽 mm 1855 1855 1855
精矿端宽 mm 1546 1546 1546
*大给矿粒度 mm 2 0.5 0.15
给矿量 t/d 30-60 10-20 15-25
给矿浓度 ％ 25-30 20-25 15-25
行程 mm 16-22 11-16 8-16
频率 f 15-48 48-53 50-57
台面清洗水量 t/d 80-150 30-60 10-17
横向坡度 ° 2.45-4.5 1.5-3.5 1-2
纵向坡度 ° 1.4 0.92 …
台面尖灭角 ° 32-42 40 42
选矿面积 M3 7.6 7.6 7.6
台面长度比 / 2.6 2.6 2.6
床面断面形状 / 矩形 锯齿形 三角形
电机功率 KW 1.1 1.1 1.1
传动机构 / 偏心轴
