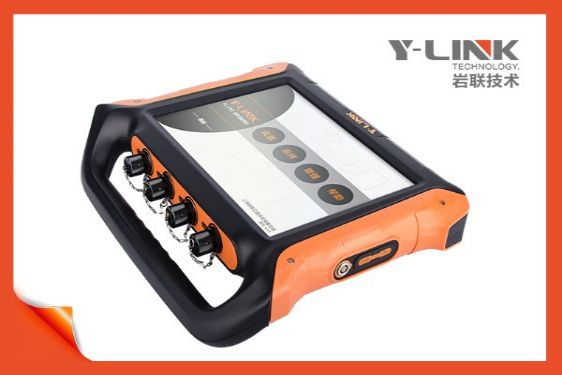

YL-PST(E)超声波检测仪是一款具备内部结构化模块、收发互换一体式径向换能器、智能判读及品质于一体的采用声波透射法检测基桩完整性而定制的检测仪。
YL-PST(E)软件特点:
1、超声波无损检测提供实时云端数据下载功能,实时检查,实时分析。
2、岩联超声波检测仪能实现智能判读,首波声时、声幅判读更准确。
3、提供数据合并功能,满足漏测和多管测试情况下的测试需求。
4、完善的剖面波形浏览编辑功能。
5、超声波检测仪提供深度修正、管斜修正、跨距修正、缺陷操作、数据表修正等编辑功能。
6、支持数字滤波、声时修正、频谱细化等多种分析功能。
7、支持超声波曲线图、波列图、数据表、灰度图等多种波形显示方式。
8、超声波检测仪输出报表格式、内容可灵活定制,输出快速且准确,能够兼容市面所有office办公软件,满足不同工程基于超声波检测需要。
9、支持输出Word、Excel、BMP等多种格式。
YL-PSE(E)超声波检测仪符合规范:
1、《建筑基桩检测技术规范JGJ 106-2014》
2、《公路工程基桩动测技术规程JTG/TF81-01-2004》
3、《铁路工程基桩检测技术规程TB 10218-2008》
4、《广东省标准建筑地基基础检测规范DBJ-15-60-2008》
5、《超声回弹综合法检测混凝土强度技术规程CECS02:2005》
6、《超声法检测混凝土缺陷技术规程CECS21:2000》
7、《铁路工程结构混凝土强度检测规程TB10426-2004》
YL-PST(E)声波仪性能参数:
型号 YL-PST(E)
通道数 四通道(独立可控、自发自收)
测试剖面 6个剖面
测试跨距 混凝土测试跨距≥10米
显示模式 12.1寸真彩
液晶屏(高亮)1280×768
采样方式 连续提升,多通道自动循测
供电模式 内置高性能复充锂
电池≥8h
电量显示精度 10%
主控单元 低功耗嵌入式工业计算机
存储容量 8G(>400根试桩完整测试数据)
操作方式 触摸屏
数据传输 USB2.0
计数方式 自动计数(双向)
采样间隔 0.05μs ~ 65535μs
记录长度 512~6144点
发射电压 500V/1000V可选
动态范围 ≥100dB
声时准确度 ≤0.1%
声幅准确度 ≤3%
发射脉宽 0.1μs ~ 200μs连续可调
频带宽度 1kHz ~ 300kHz
工作温度 -20℃ ~ +55℃
体积 375×300×90mm
重量 3.1kg
YL-PST(E)声波检测仪配置:
可加 数量 单位 备注
YL-PST(E)主机 1 台
深度计数器 1 套
深度计数器连接线缆 1 根
一发一收换能器 4 根 100m(前放)
孔口
滑轮 4 个
U盘 1 个 8G,存储数据,内含分析软件、XP系统安装补丁、分析软件安装说明、典型数据、典型报告、使用说明书、采集软件升级提醒文档、超声波基桩检测仪介绍文档、超声波现场检测技术文档、超声波测缝现场检测技术文档、单孔声波现场检测文档,超声波检测技术文档。
触摸笔 1 只
电源适配器 1 个 12.6V/3A
仪器箱 1 个 PB-2
配件箱 1 个 PB-4
附件 1 份 说明书、产品合格证、测试证书
测强、测缝选配
平面探头 2 只
平面探头连接线缆 2 根 线长5m,航联7芯
超声波耦合剂 1 瓶
测孔选配
一发双收单孔换能器 1 套 50m/100m/200m
