名称：轻质
莫来石化学成分：
项目/指标
JM-23
JM-24
JM-26
JM-28
JM-30
分类温度（℃）
1260
1350
1430
1540
1650
体积密度g/cm3
0.6
0.8
0.8-1.0
0.9-1.1
1.0-1.2
耐压强度Mpa
1.3
2.0
3.0
3.5
3.5
重烧线变化（℃xh）
1250×1.2-0.5
1320×1.2-0.5
1400×1.2-0.5
1510×1.2-0.5
1600×1.2-0.5
导热系数W/m.k(350±25℃)
0.22
0.26
0.26
0.32
0.41
AL2O3
50
55
60
65
70
Fe2O3
1.2
1.2
1.2
1.0
1.0

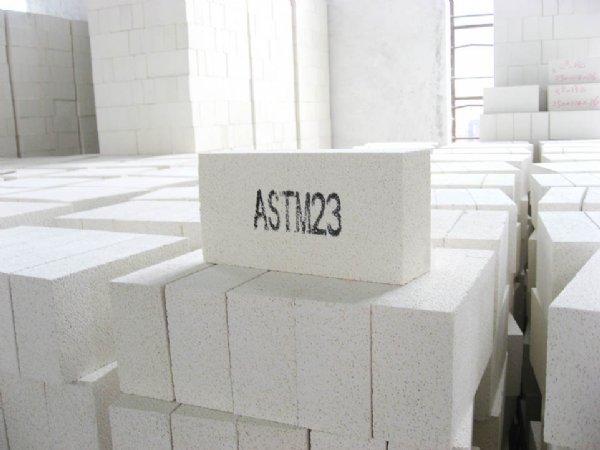

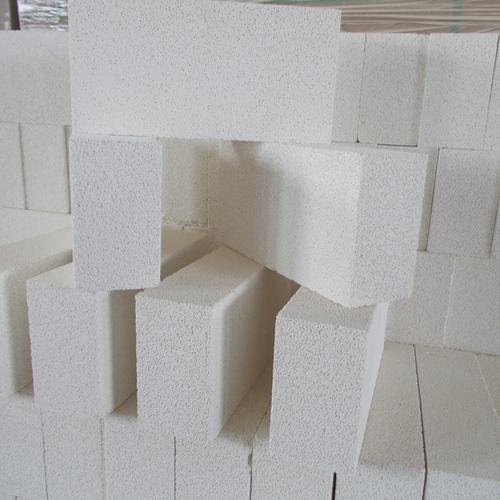

莫来石

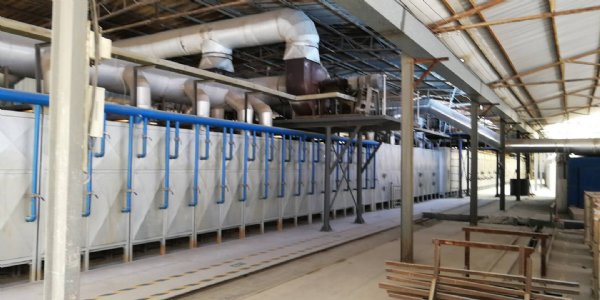

保温砖可以直接用于高温窑炉内衬，目前已广泛用于梭式窑、辊道窑、玻璃及石油化工窑炉的内衬。
产品特征
莫来石保温砖特性：1.低导热率，具有很好的隔热保温效果；2.低热熔，由于低导热率，莫来石系列轻质
隔热砖蓄积很少的热能，在间歇操作中节能效果明显；3.杂质含量低具有非常低的铁盒碱金属等氧化物含量，因此，耐火度高；较高的含铝量使其在还原气氛下仍保持良好的性能；4.热态耐压强度高；5.外观尺寸准确，加快砌筑速度，减少耐火泥使用量，保证了砌体的强度和稳定性，从而延长衬里的寿命；6.可加工成特殊形状,以减少砌砖块数和砌缝。
耐火度较高，可达1790℃以上。荷重软化开始温度1600～1700℃。常温耐压强度70～260MPa。抗热震性良好。有烧结
莫来石砖和电熔莫来石砖两种。烧结莫来石砖以高铝矾土熟料为主要原料，加入少量黏土或生矾土作结合剂，经成型、烧成而制成。电熔莫来石砖以高矾土、工业
氧化铝和耐火黏土为原料，加入木炭或焦炭细粒作还原剂，成型后采用还原电熔法来制造。电熔莫来石的结晶比烧结莫来石大，抗热震性比烧结制品好。他们的高温性能主要取决于氧化铝的含量和莫来石相与玻璃分布的均匀性。主要用于
热风炉炉顶、高炉炉身和炉底、玻璃熔窑蓄热室、陶瓷烧结窑、石油裂解系统死角炉衬等。
