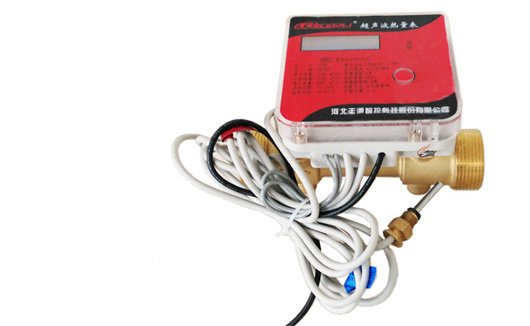

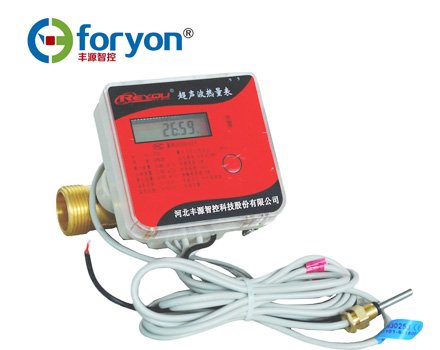

一、产品介绍:
该产品主要有超声波流量
传感器、配对
温度传感器和计算器组成。配对温度传感器测量进水与回水的温度,超声波
流量传感器测量流经
管道的热水流量,此两项数据被采集后送至计算器计算出用户使用的热量,并进行存储、显示或远传。
二、适用范围:住宅分户热计量表、楼宇户用热量表、区域供热站、
中央空调等集中供暖/制冷系统。
三、主要功能:
1)冷/
热量计量及显示
2)供、回水温度、温差测量及显示
3)流量测量及显示
4)累计
流量计量及显示
5)运行时间记录及显示
6)
电源状态自动监测
7)故障状态记录、查询及显示
8)数据存储及查询
四、主要特点:
1)可冷/热计量,满足2、3级计量精度;
2)采用超声测流技术,不受磁场干扰,无机械转动部件,无磨损,可靠性高,维护量小
3)表体材质为锻造
黄铜,经一次锻压工艺制造而成采用直管式结构,压损小(20Kpa),不堵塞,适合我国供暖水质
4)低始动流量,高准确度
5)积分仪采用美国TI公司MSP430单片机低功耗设计,
电池寿命6年以上
6)采用优质进口换能器,保证了产品计量的准确性、稳定性和可靠性
7)存储*近18个月的数据,并能查询;数据掉电不丢失
8)(温度、流量、电池)自诊断功能,防止失热损失
9)全新防护技术,防护等级IP65
10)具有光电、M-BUS接口、方便功能扩展和实现集中组网抄表
11)可水平、垂直方向安装,进/回水管道任选,方便施工
五、技术参数:
公称口径mm 15 20 25 32 40 50
流量特性 常用流量 /h 1.5 2.5 3.5 6 10 15
 较小流量 /h 0.03 0.05 0.07 0.12 0.2 0.6
 较大流量 /h 3.0 5.0 7.0 12.0 20 30
 工作压力 ≤1.6 MPa
 压力损失 ≤0.025kPa
 流量计形式 超声波管道
温度特性 温度范围 (4~95)℃
 温差范围 (3~75)K
计算器 显示位数 8位
电源 供电方式 内置高能
锂电池 工作寿命 ≥6年
 静态工作电流 ≤10μA
计量准确度 2级
工作温度 工作环境 (-5~+55)℃
 储存及运输 B类
防护等级 IP65
安装位置 进水管、回水管
安装形式 管螺纹联接
