CC-LINK BUS总线
3x20AWG（有镀锡丝引流线）

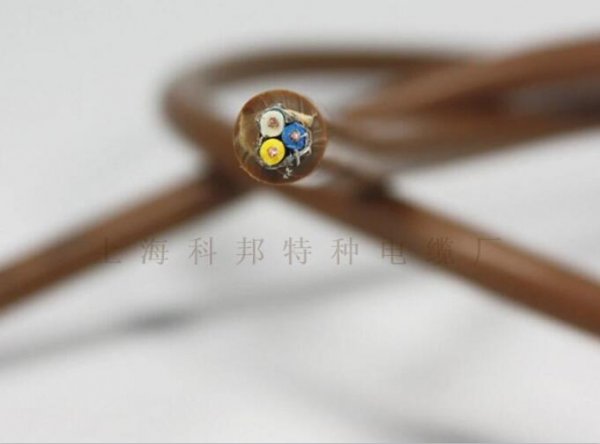

电缆结构
柔性
无氧铜丝 (AWG 20/7) 内导体直径，
物理发泡芯线绝缘，双层共挤，
白色，蓝色，黄色 芯线颜色，
三芯 绞合元件，配镀锡引流线，
绞合线束上覆
聚酯薄膜 绕包，
铝塑复合薄膜 屏蔽 1，
镀锡
铜网编织全屏蔽层，
是 排扰线（引流线），
阻燃柔性外护套材料，
约 7,7 mm ± 0,3 mm 电缆外直径，
棕色 外护套颜色，
电气特性
110 Ohm ± 15 Ohm 特性阻抗，
37,8 Ohm/km 导体电阻, ，
10 GOhm x km 导体电阻，EIB, ，
75,6 Ohm/km 回路电阻，
60 nF/km 标称 互
电容，
2 kV 测试电压，
衰减: dB/100m 16,0 < MHz 1
dB/100m 35,0 < MHz 5
技术数据
约 77 kg/km 重量，
50 mm 弯曲半径，多次，
-40°C 工作温度范围，
+75°C 工作温度范围，
1,10 MJ/m 热负荷, 约值，
40,00 kg/km 铜的重量，
规范
CC-Link规格1.10 适用标准，
阻燃 符合EN 50265-2-1
CM 75°C或PLTC UL 标准，
CSA FT 4 CSA - 标准，
应用
上海科邦电缆 CC-Link Bus
柔性电缆，用于固定或移动安装。亚洲是主要市场，但美国和英国CC-Link的使用量也在增加中。该电缆拥有针对这些市场的相应许可。可选配带有动力导体的款型。尤其适用于通道中。
800497, CC-Link
通信电缆 物料编号
