数控圆管相贯线
切割机是一种对
钢管端部结合处作自动计算和切割的设备。该机广泛应用于造船、建筑、石化、机械、冶金等行业的
管道结构件的切割加工。这些行业中有大量的管道结合相贯线孔、相贯线端头，还有俗称“虾米节”的
弯头，此类加工大多采用制作样板、划线、人工放样、手工切割、人工打磨等落后又繁复的方法来进行。数控相贯
线切割机能十分方便地切割此类工件，并且操作工人不须编程、只需输入相互配合的管子的直径、相交角度等参数，机器就能自动切割出管子的相贯线、相贯孔、以及焊接坡口,不再需要人工打磨。
名称 三轴数控圆管
相贯线切割机型号 XBXG32C300P
切割系统参数 名称 轴代码 运动范围
割炬左右移动 X 6000mm 可定制
管子主轴旋转 Y 360°自由回转
割炬上下移动 Z ≦200mm
数控控制轴数 三轴两联动
管子尺寸 切割管子直径 ∮40-∮300
切割管子长度 100-6000mm （可定制）
切割管子壁厚 等离子1-10mm 火焰 5-30mm
切割速度 50-1500mm/min 移动速度 6000mm/min
运行精度 ±0.2 卡盘规格 ∮320 三爪自定心

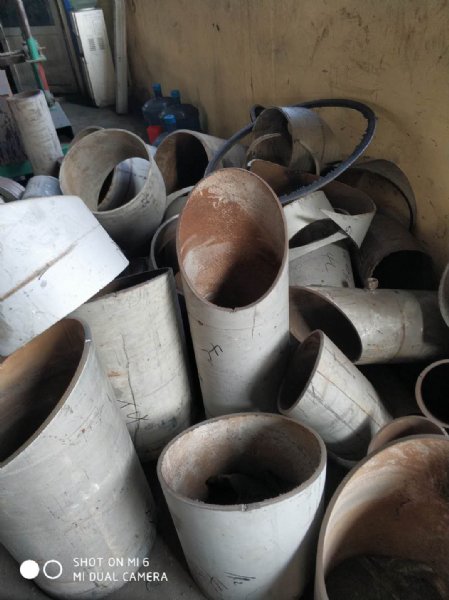

1) 任意角度端头切割（直切、斜切）
2) 等径管V字形切割
3) 端部开槽
4) 虾米腰弯头切割
5) 任意形状马鞍头切割（倾斜、扭转、偏心）
6) 任意形状开孔（可以使用CAD设计异形孔）
7) 多重支管马鞍头切割
8) 割缝补偿功能
