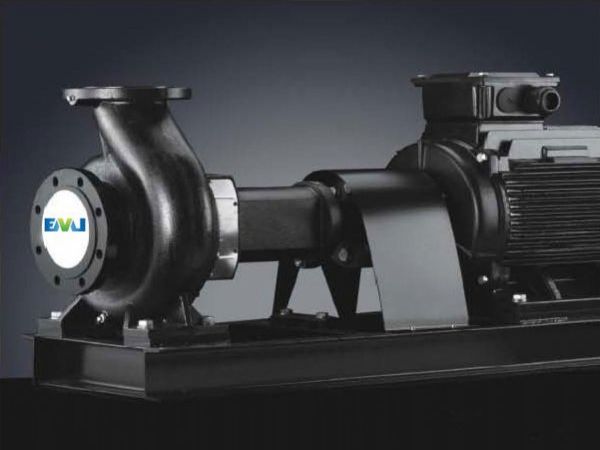

依默NM端吸
离心泵系列
典型应用
•产品适宜在清洁、稀薄、非侵蚀、非易燃易爆且不含固体颗粒或纤维的液体中使用。
•供水系统
•供热空调系统
•增压供水、恒压供水
•消防、喷淋系统
•灌溉、畜牧使用
•工业冷却、加热循环系统
•工业输送、排放系统
*小进口压力
*小进口压力取决于NPSH值+0.5米的安全余量+汽化压力。如果下列情况发生，重新计算入口压力：
•液体温度较高
•液体流速超过了额定值
•吸程较大或进口管路较长
•系统压力太小
•进口条件差、工作压力低
泵结构
•泵为自吸、单级单吸卧式，轴向进水，径向出水，泵体底部与泵座固定。
•采用
轴承架，可进行轴承定位，避免轴承的轴向窜动，同时提高了转子部件的刚性。
•整体式泵轴，采用油脂润滑的导向
深沟球轴承。
•泵与
电机之间采用半弹性
联轴器相连。
•采用标准型耐磨
机械密封。
•全封闭风冷标准电机，尺寸符合IEC标准，安装方式为B3。
•泵外形及安装尺寸符合ISO2858标准。
